Prosím o radu

[oscar]

a tech 180 jsi zmeril cim?

[Ballbutick]

nejdřív sondou z multimetru a pak infrateploměrem. když je to vypnute tak vše ukazuje 20°c co je v mistnosti. čím je vyší teplota tim větší chybu to děla.

[Car]

vždyť to máš v parametrech napsáno :

Description:
R value: 100 k +/- 5%
B: 3950 k +/- 1%

tak proč se divíš , že se vzrůstající teplotou ( tedy odporem R ) je i větší odchylka v měření teploty .

Buď ,ale v klidu z ČÍNY mi došly i klasické skleněnky 1% ( drátky jen na jedné straně zakončené skleněnou kuličkou ) a místo 240°C na trysce je jen bídných 208°C ( toto není problém ve špatném styku s měřenou plochou ) .

Prostě si zadej natopit na více stupňů a zkontroluj skutečnou teplotu .

[oscar]

vždyť to máš v parametrech napsáno :

Description:
R value: 100 k +/- 5%
B: 3950 k +/- 1%

tak proč se divíš , že se vzrůstající teplotou ( tedy odporem R ) je i větší odchylka v měření teploty .

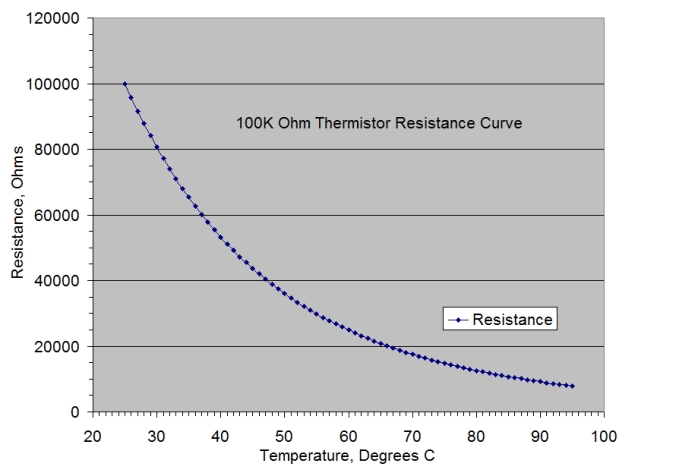

sakrys, a mne ten NTC termistor funguje presne obracene. se vzrustajici teplotou klesa odpor.

nejak takhle


tu je doc:
http://www.farnell.com/datasheets/102485.pdf

co delam spatne?


2 Ballbutick: mas u toho infra nastavenou spravne emisivitu materialu?

[Car]

Oscar fakt nevím co je špatně ,ale u mně to je prostě takhle , každopádně je třeba si tu skutečnost ověřit kontrolním měřením a nespoléhat jen na ten 1%NTC .

[oscar]

takze Tobe u NTC termistoru s teplotou stoupa odpor?

[Car]

Oscare někdy vidíš to , co tam není napsáno . Brýle jsi už našel ?

Description:
R value: 100 k +/- 5%
B: 3950 k +/- 1%


( tedy odporem R ) - toto je přece jen obecná veličina pro description , kdyby to nebylo v závorce ,tak bych to považoval za zavádějící .

[Rebel]

No, asi je to deformace, ale vidim to take, ale nema cenu asi resit
Kazdopadne k presnosti beznych NTC termistoru z ciny musim konstatovat, ze jsem nikdy nezaznamenal tak brutalni odchylky, ktere zde popisujete. Ba naopak jsem s presnosti docela spokojen a to z kazde varky par termistoru vzdy testnu, protoze nejakou tu tiskaru sem tam postavim. Da se rici, ze jsem zaznamenal odchylku tak max 5°C a to uz bylo moc a pri pri pokojove teplote tak max do 0,5°C. Pokud je chyba vetsi, bral bych to jako vadu termistoru, spatne nastavenou charakteristiku ve FW, nebo nejakej prechodak, ci blbe osazenej vstupni RC clen pred analogem.
Arduina mivaji problem s analogy pri spatne filtraci napajeni, to uz se mi take stalo, ale ne zrovna na tiskarnach.

[oscar]

moje snaha vedla k tomu abys tu nepsal bludy
takze:

tak proč se divíš , že se vzrůstající teplotou ( tedy odporem R ) je i větší odchylka v měření teploty

je u NTC termistoru samozrejme nesmysl. odpor s teplotou klesa.

vedl jsem Te k tomu aby ses chytnul za nos a uznal chybu. evidentne se to nenosi.

opravdu neni zapotrebi aby toto forum bylo plne nesmyslnych informaci

[Car]

Bylo by to už hodně mimo a velmi zbytečné , vymaž z vety to co je v závorce neb to tam je připsáno jen aby bylo srozumitelné jaká veličina to v datsheetu od produktu je a je celý problém vyřešen .
Každý není elektrikář a jen jsem to chtěl zjednodušit na pochopení . sorry ,ale za toto se není proč omlouvat .

[Ballbutick]

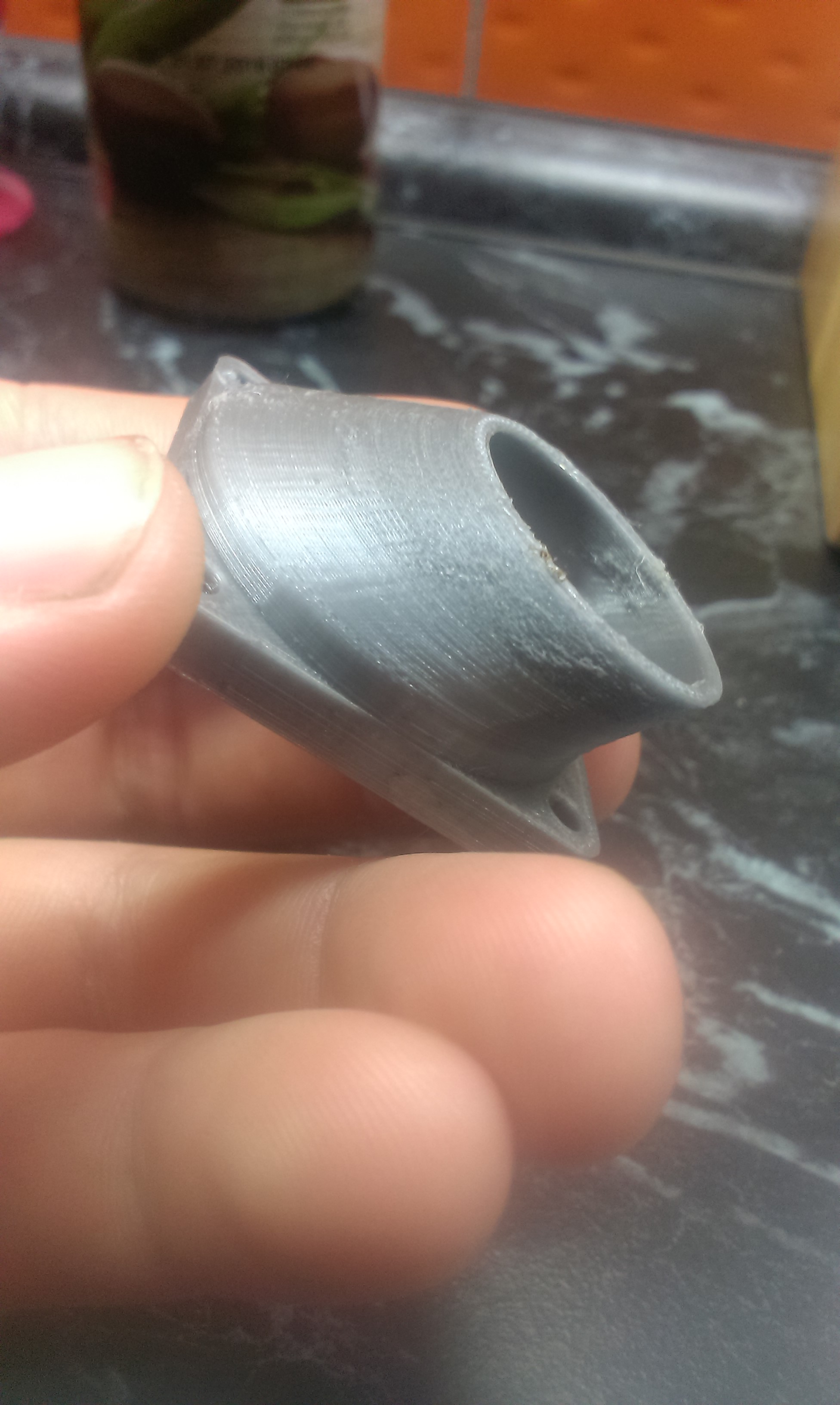

Takze teploty jsem dohonil, stolek uz taky hreje jak ma.. ale, rekne mi nekdo proc to dela tak hnusnej povrch ? Pla mladec, 190stupnu. 40mms



40mms



[grim.sk]

Príliš vysoká teplota. Nestíhalo to chladnúť.

[Rebel]

Yes foukat, tisknout ty objekty 2 najednou, nebo zpomalit.

[Ballbutick]

Ok díky díky, zkusím to dát ještě o 10 stupů níž a já bych foukal.. ale to co tisku je tryska za ventilátor takže začarovanej kruh

[Otomar]

Ok díky díky, zkusím to dát ještě o 10 stupů níž a já bych foukal.. ale to co tisku je tryska za ventilátor takže začarovanej kruh

Teplotu už nesnižuj. Jen foukej. Ten ventilátor na tohle stačí i bez trysky.
