Magnetický BED - home made - TEST

[rambo]

To se ti prohýbá ten tišťák mk2b i bez magnetů nebo to nějak způsobyly ty magnety?

Bez těch nalepených magnetů jsem to nezkoušel, ale předpokládám že se to taky vyboulilo, podle mě na to nalepení magnetu vliv nemá, už jen proto že jsme lepil celkem malé kulaté magnetky. Problem bude v samotné desce a její teplotní roztažnosti.

[zemciko]

No snažím se najít nějaký hliníkový bed který má tu topnou měděnou vrstvu zvrchu abych mohl zespodu odfrézovat kapsy pro magnety. Bohužel jediná co sem našel je průšova Mk 42 a klony (a s tou začínat experimantovat nechci), všechny ostatní to mají zespodu. Na mojí kostce by se mi hodila nějaká z těch 220x220mm co by takto šla upravit...
Neviděl někdo někde hliníkovej bed 220x220 s ohřevem shora( ono i kdybycg to otočil a zahloubil z druhé strany tak mi tam furt zavazí vyčnívající napájené prvky)?

[zemciko]

Mimochodem mám tu 220x220 čínské řešení s magnetickou folií (která má podle prodejce vydržet i 150°C) a k tomu podložku. Bohužel ta podložka je klasická plastová a na ní nalepená měkká "folie" z kovu. Nic kaleného, jde to ohnout skoro jako alobal a nicmoc to nedrží, pochybuju že se to neohne díky deformaci tištěného plastu. Takže pokud někoho napadne experimentovat s nákupy něčeho podobného tak tomuhle se doporučuju vyhnout.

https://www.aliexpress.com/item/New-For-ABS-Magnetic-Print-Bed-Tape-square-100-150-200-214-220-250mm-Print-Sticker/32904481255.html

Možná by to snad mohlo nějak fungovat v kombinaci s pořádným ocelovým plechem...

[Otomar]

A tvoje je to hodnocení za 4 hvězdy?

[zemciko]

No unáhlil jsem se měl sem dát tak 1 za klamavou reklamu. V porovnáním třeba s prusa mk52 tohle prakticky nedrží...
Původně jsem myslel že jsou to dvě magnetické folie a ne jedna s plechem, zvlášť když tam psali že je důležité dodržet polarizaci.

[RiMaServis]

kolik je potřeba přidat na teplotě bedu, pokud je nalepena magnetická folie + planžeta a PEI ?

[rambo]

U mě nic navíc, když nastavím 80°C na "tiskárně" tak při měření bezkontaktním teploměrem mám okolo 80°C (s nějakým tím "normálním" výkyvem) na nerez plechu s PET páskou.

[Onnyxer]

zdravím,

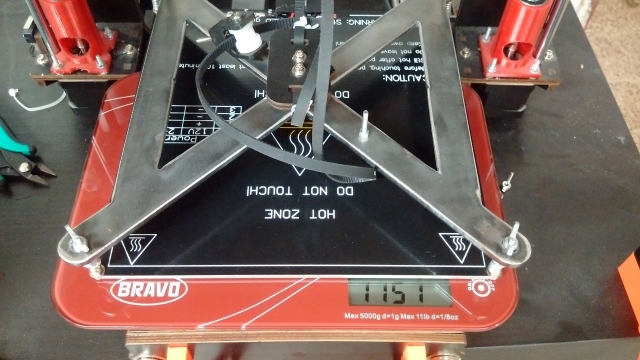

trochu jste tu vážili hotbedy tak ten můj na CTC. Hliníkový hotbed + ocelový rám 5mm.


[zemciko]

Tak zkouším překonvertovat klon mk42 na magnetický bed.
Našel jsem že i neodymové magnety se dělají do 120 či 150°C je potřeba aby v označení měly na konci H respektive SH. takže jse sehnal třídu N35SH a nalepil zatím zespodu bez ztenčení hliníku. Magnety jsme sehnal o velikosti 10x10x5. 12ks přes 3mm hliníkový stolek bohužel není dost, takže další pokus byly 25x25x4mm. tyhle už drží slušně i pře ty 3mm hliníku. Nicméně hladký pružný plech po tom mk42 stolku docela klouže a navíc mám obavy ze zkratu.
Takže teď vymýšlím čím ošetřit plochy mezi plechem a stolkem. Zatím jsem nalepil na plech tenkou kapton pásku a tření se výrazně zlepšilo. Máte s tím někdo zkušenosti? Už si nepamatuju jak vypadá zaspodu plech od prusi či jak je ošetřený stolek (naposled jsem na to koukal tak před 3 měsíci a nepamatuju si nic zvláštního). Ještě mně napadá skusit pet pásku jestli nebude mít větší koeficient tření, či to natřít něčím měkkým, jako silikonem.

[Otomar]

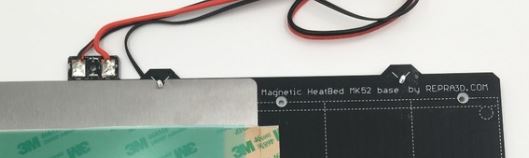

Průša i napodobeniny to mají zajištěné proti posunutí dvěma kolíčky v zadní části.


[zemciko]

Tohle ale nemůže bránit v posunu plechu směrem dopředu. Spíš mi to přijde jako zajištění polohy plechu pokaždé do stejného místa.

[andywarhol]

mohu se zeptat, jaky na to pouzivate plech ?chtel bych koupit neco bezneho a sam si pririznout potrebny tvar. a pak nalepit pei folii. bezny pozink by asi nestacil co ?

[tomast]

Potřebuješ něco tvrdého a pružného, aby to jen zapružilo a trvale se to neohnulo při manipulaci.
Třeba materiál na špachtle nebo zednická hladítka je OK.

[Klaudius]

Andywarhol: Všeobecne tzv. pružinová oceľ. Bežne sa predávajú plechy z materiálu 12081 (podľa ČSN, resp. CK78-podľa DIN, alebo sa ešte označuje 1.1248), alebo 14260 (54SiCr6/1.7102). Samozrejme, zväčša predávajú len celé tabule 2x1 m, ale ak si nájdeš firmu, ktorá má laser na vyrezávanie plechov, tak ti za rozumnú cenu dodajú vyrezané podložky ako im zadáš. Nemá cenu sa s tým trápiť doma.

[Rebel]

mohu se zeptat, jaky na to pouzivate plech ?chtel bych koupit neco bezneho a sam si pririznout potrebny tvar. a pak nalepit pei folii. bezny pozink by asi nestacil co ?

Pouzivam magnetickou nerez / plech o tloustce 0,6mm. Ale doma to rozhodne pririznout nejde, zrovna tak jako nejdou prodkladove planzety, ktere ale na rozdil o nerezi po par maknutich zacnou reznout.
