Vady na modelech a jejich řešení

[lubosh]

Ještě jsem zkusil starý "stabilní" Slic3r 1.1.7 a ten to počítá správně, chyba je tedy v novém sliceru 1.2.9.
Perimetry to tlačí více k sobě a tak vznikne mezírka, kterou se snaží vyplnit (přeplnit):

1.1.7.

1.2.9.

[lubosh]

možeš mi poskytnuť inštalačku toho slicera? prosim? vdaka
a ako si donutil ten slicer aby ti vykreslil 4 perimetry?

instalace předchozích verzí jsou na webu Slic3r.org
Pro Mac: http://dl.slic3r.org/mac/old/
Pro Win: http://dl.slic3r.org/win/old/

perimetrů to udělá tolik, kolik se vejde, maximum mám nastaveno na 3.
Infill 0%

[Cerney]

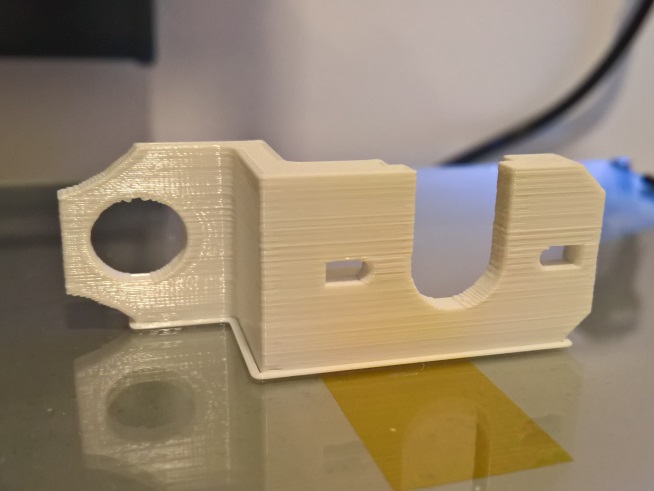

Ahoj, přes Vánoce jsem dostavěl Rebelixe a postupně jsem kalibroval. Pohyby všech os jsou v pořádku - posouval jsem ručně přes Repetier a měřil o kolik se pohnuly. Materiálu si to také bere správně (měřeno kolik ho zaleze do extruderu), vytiskl jsem i objekt s jedním perimetrem a změřil jeho tloušťku v poslední vrstvě - při nastavení Slic3ru podle obrázku jsem naměřil 0,49mm, to mi přijde OK. Řeším ale potíž s výškou objektu v ose Z. Všechny objekty jsou trochu nižší než mají být. Díra vlevo na výtisku má být kulatá, ale v ose Z jí chybí několik desetin mm. Rozměry v osách X a Y sedí na setiny mm.


Jak už jsem psal, osa Z se pohne o 10mm, když to ručně zadám. Podle mě bude chyba v nastavení slic3ru, ale netuším kde by mohl být zakopaný pes. Díky za každou radu.

Tisknu PET-G od DD, 225-220/80, rychlosti 80-60, první vrstva 20, tryska 0,4. Slic3r 1.38.5 PE, nastavení přikládám.

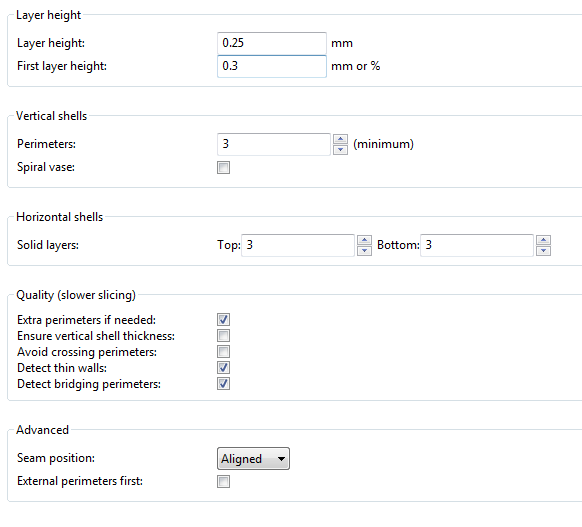

2018-01-15 10 10 18.png (14.18 KiB) Zobrazeno 6874 krát

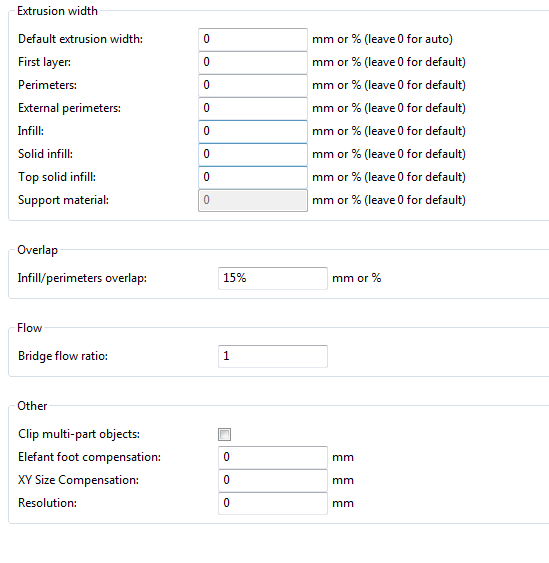

2018-01-15 10 10 35.png (16.4 KiB) Zobrazeno 6874 krát

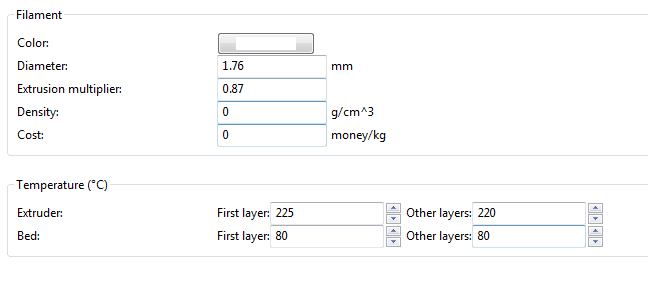

2018-01-15 10 10 56.png (8.5 KiB) Zobrazeno 6874 krát

Jinak moc díky za tohle fórum, v několika chvílích jsem se se stavbou a oživováním zasekl, ale tady jsem vždy dohledal nějakou užitečnou radu.

[kroxigor]

Díry v Z nebudou úplně kulaté díky vrstvám viz.:
viewtopic.php?f=12&t=1981&p=25704&hilit=d%C3%ADry+Z#p25704

[Cerney]

OK, ale nemyslím si, že je to přesně to co hledám. Na té díře jsem to chtěl jen demonstrovat. Ten výtisk je totiž celý nižší než má být. I obyčejná kostička 20x20x20 se vytiskne nižší. Konkrétně ten výtisk na fotce je skoro o milimetr menší. Pomohlo by více materiálu, aby výtisk nabyl na výšce? Nebo upravit šířku extruze?

[kroxigor]

v tom případě jsou špatně nastavené Steps pro Z

[smejch]

Na čem ti jezdí Z osa? Jestli máš třeba 5mm závitovky tak změň výšku vrstvy na 0,252 mm (někde byla kalkulačka na ideální výšku vrstvy podle závitovek). Mě to taky dělalo na rebelovi a vypadalo to podobně jako z wobble.
Nebo nevypínat motory Z v průběhu tisku, to taky pomáhá

[medapeta]

Špatně nastavené kroky v eeprom, nebo nevhodně spojené motory se závitovkami.

[Cerney]

Díky za tipy. Osu Z mám na 5mm závitovkách. Kalkulačku doporučené výšky vrstvy má na webu Průša, ale píše tam, že chyba při mé konfiguraci na objektu vysokém 10cm bude 0,8mm - do toho se nevejdu... Ale vyzkouším to.
V Marlinu mám nastavené motory nevypínat.

[Cerney]

Kroky jsou správně, při ručním ovládání osa popojede vždy přesně o zadanou vzdálenost. Hýbal jsem s tím sem a tam a pořád to drží, tam by se podle mě projevilo i špatné spojení motorů a závitovek.

[medapeta]

Radu jsi dostal.

[Cerney]

Díky, všimnul jsem si. Budu dál zkoušet a snad něco objevím.

[creagel]

Pridam taky 2 me problemy.

1. V pulce tisku mi najednou uskocil tisk o kousicek v jedne ose (cca 1mm). Viz. posledni foto. Toto se mi stalo uplne poprve a nikdy jindy zatim ne. Bohuzel jsem tisk celou dobu nesledoval na oci, takze nevim co presne to mohlo udelat. Uricte do toho nikdo netuknul apod.

2. Tisknu s vyplni 15% s tim, ze jedna vrstva vyplne je +45stupnu otocena a dalsi vrstva -45stupnu. A takto to stridam. Vlakno vyplne je ale ok na prvni az treti vrstve, pak se zacne trhat, delat vystupky a cely tisteny objekt je pak jak z zele (protoze vypln neni celistva, ale potrhana). Je to videt i na prvnim obrazku, jak to udela takove male vycnelky, o ktere se pak trha dalsi a dalsi vrstva.

Tisknu PLA Mladec, 208stupnu, ofuk (na 1/3), tryska 0,4mm, vrstva 0,2mm. Slicer je simplify3d.

[kroxigor]

To vypadá že tryska zavadila o výstupek a přeskočil motor.

Nevím jakou rychlostí tiskneš, ale vypadá to buď na vysokou teplotu nebo rychlost infilu

[medapeta]

Špatně nastavený proud do driverů.
