Z wobble

[peterhe]

No páni ďakujem za podnety, uf ale má toho ešte čaká. Logicky by som zatiaľ vylúčil akceleráciu - pri kruhu je v akcií minimálne. Prúd motorov sa nemám moc od čoho odchytiť - krokáče sú longs stepper motor a ani pri naplno vyhulených driveroch sa nezohriali viac ako 35-40 st.

[medapeta]

Hoď sem STL a GCODE toho "problémového" tisku.

[peterhe]

kruh3.STL

(23.13 KiB) Zobrazeno 16604 krát

Nech sa páči

[peterhe]

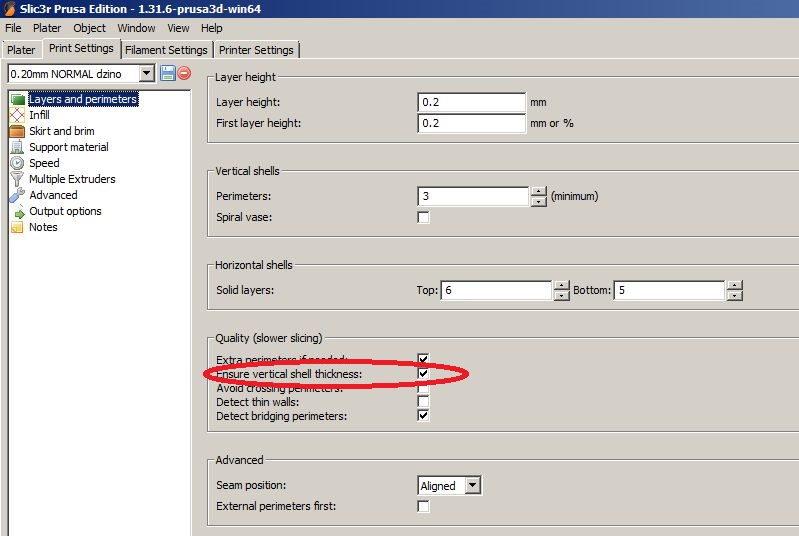

Bingóóóóóó - nové ovocie výskumu, aj keď pravdepodobne neide o 100% vyriešenie problému ,ale čiary sa o 90% zlepšili - teraz je ich ťažké nájsť aj po lupou (X,Y 8825, Z,E 4988) po zapnutí voľby v slicri

sikme ciary 3.jpg (84.75 KiB) Zobrazeno 16591 krát

[peterhe]

Ďakujem všetkým zúčastneným v tomto vlákne za pomoc.
Aby som to uzavrel.

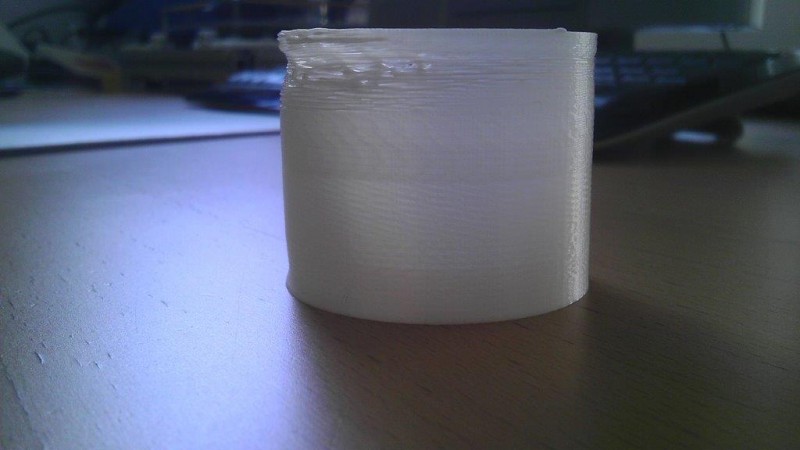

najskôr som tlačil kruh
šikmé čiary podstatne ovplyvňuje voľba v slic3r ensure vertical shell thinckness pri A4988 aj pri 8825 viditeľné len pod lupou
potom som vytlačil model s rovnými stenami a čiary sa zase objavili
upravil som driver 4988 podľa tomovho linku na mixed decay a čiary takmer zmizli - kvalita veľmi vyhovujúca pozorovací uhol sa tiež podstatne zmenšil
v kombinácii so spomínanou voľbou v slicri je viditeľné ešte ďalšie mierne vylepšenie

@peterhe
Popisovany problem pravdepodobne suvisi s pulzujucim extruderom.
- pre DRV8825 nastav Fast Decay Mod (http://www.rebelove.org/viewtopic.php?f=44&t=918)
- pre A4988 nastav Mixed Decay Mod (ROSC pin na GND)

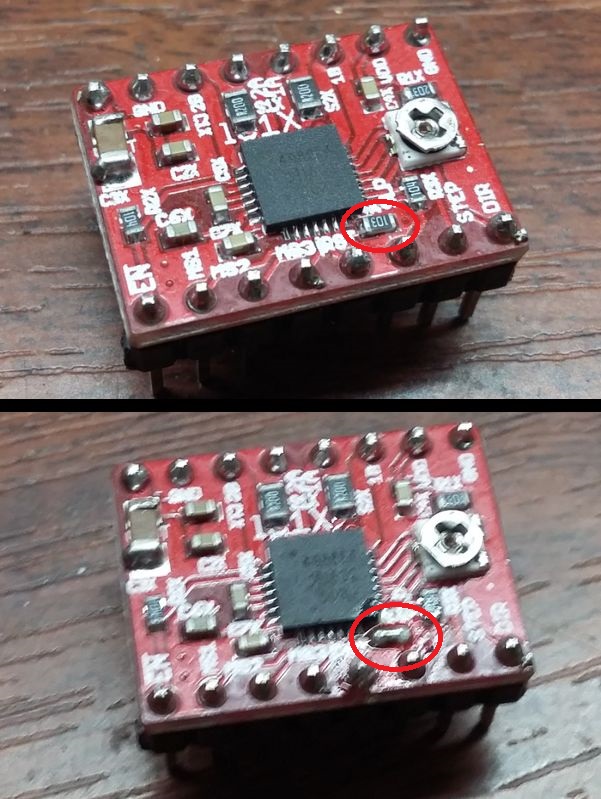

foto úpravy drivera - je potrebné nahradiť jeden odpor prepojkou.

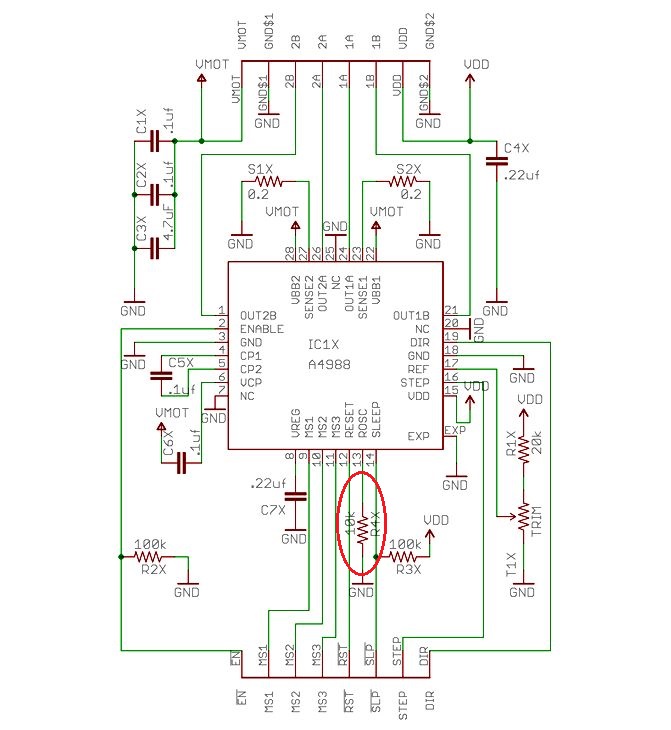

A4988 schema.jpg (97.32 KiB) Zobrazeno 16559 krát

A4988 mixed.jpg (160.03 KiB) Zobrazeno 16559 krát

výsledky - v podstate chyba sa mi nedala nafotiť

Ešte raz ďakujem za pomoc.

[tomast]

Spodní 3-4 vrstvy máš takové nějaké rozpláclé
Taky jsem s tím tuhle bojoval, když jsem tiskl malé ozubené kolečko - pomohlo ubrání výplně 1. vrstvy, lehké snížení teploty a doladění výšky stolku.

[prochazkao]

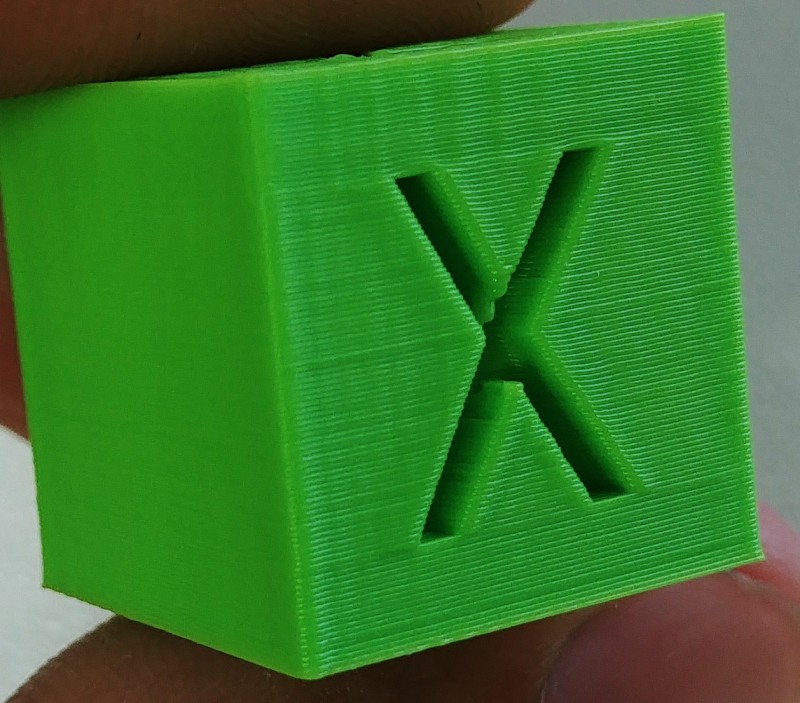

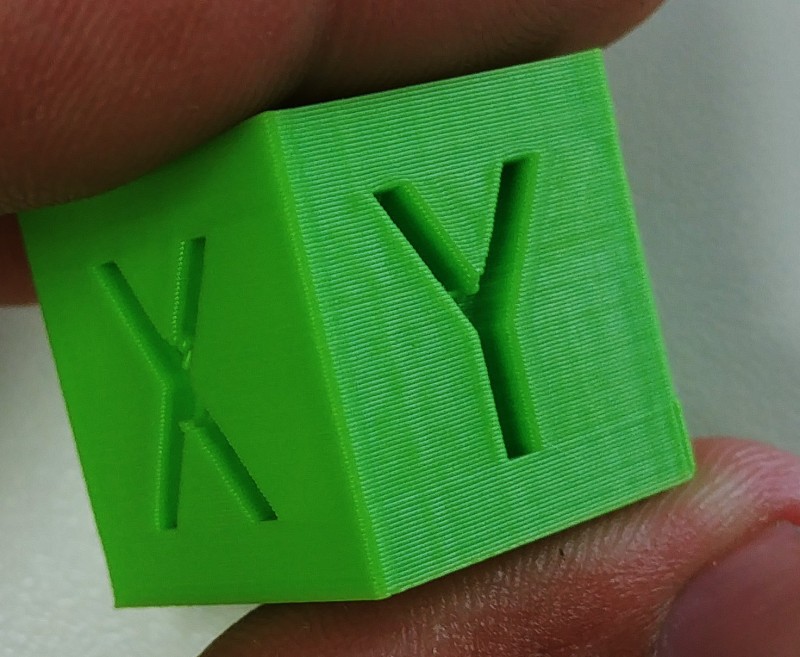

Ahoj rebelové, můžu také poprosit o pomoc s diagnostikou u výtisku na sCube...?

Připadá mi, že to dělá trapez nebo ložiska na Z... Co myslíte vy?
Děkuji.

[Otomar]

Co konkrétně se Ti na tom nelíbí?

[horamil]

Dnes jsem při tisku také narazil na šikmé vlnky na objektu.
výsledky mého bádání jsou zde:
pokus jsem prováděl na válci 50mm průměr dutý bez výplně 1 perimetr
tryska 0.4
výška vrstvy 0,2
PLA
HE 215 C°
HB 60 C°

každých 20 vrstev (4mm) jsem prováděl manuální změnu nastavení v Repetieru
1. vrstva HE 215 C, průtok plastu 100%, rychlost 100%
2. vrstva průtok plastu 110
3. vrstva průtok plastu 90
4. vrstva 200 C
5. vrstva průtok plastu 120%
6. vrstva 220 C
7. vrstva rychlost 200% (to se rozpadlo protože se to neuchladilo)

Můj závěr je takový že je tam spojitost mezi teplotou HE a půtokem plastu
když se sníží průtok vlnky mizí

U jiného testovacího modelu při dvou perimetrech jsem si všiml že venkovní permetr, který je tištěn pomaleji má vlnky znatelnější proti vnitřnímu perimetru, který se tiskne rychleji.
