Chlazení tisku - ofuky

[medapeta]

Díky za úpravu, hned půjde na nového Rebela.

[juliusvla]

Díky za úpravu tunelu, to jsem potřeboval dostat se takhle pod trysku.

[mcparyk]

Přikládám můj návrh ofuku. Je udělaný pro radiální ventilátor z čajny za pár šlupek a pro kopii e3d v6 od Anycubic. Přijde mi, že to fouká až moc, ale neměl jsem možnost to otestovat. Tunel je tištěný bez podpor.

radialniven.stl

(32.11 KiB) Zobrazeno 22454 krát

drzak_radialniventilator.stl

(66.59 KiB) Zobrazeno 22454 krát

[kroxigor]

Fouká hodně a pokud nemáš dobře udělaný výfuka na objekt, ale foukáš na trysku a heatblock tak to chladí tak že neudržíš teplotu. Důležité je mít dobře udělaný výstup vzduchu viz můj radiální ofuk na 1. stránce.

[mcparyk]

Trysku mi to neochlazuje, ale trubka bude chtít upravit aby směřovala blíž k trysce.

[kroxigor]

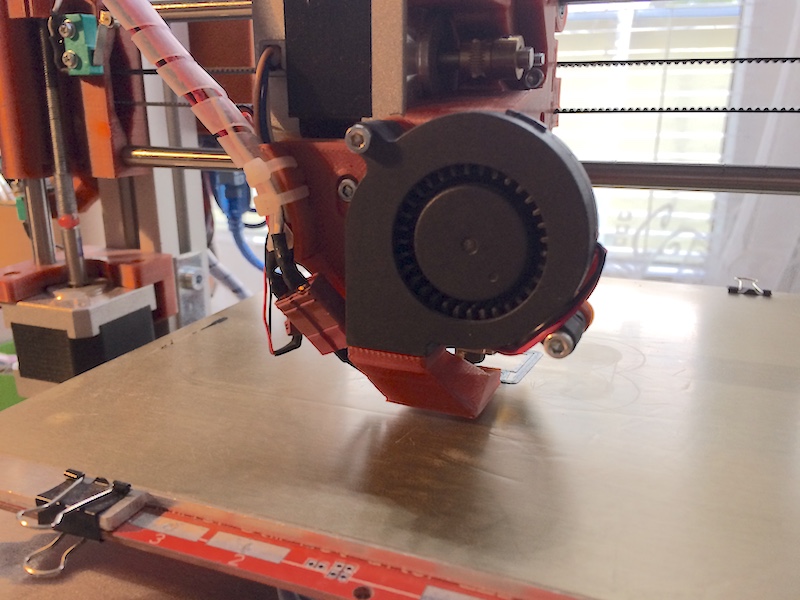

Ofuk pro radiální ventilátor 50x50x15 inspirovaný Rebelem V33 ale rozdělený na dva kusy.
Ještě experimentuju s vhodným zakončením ofuku a tak jsem vytvořil oddělenou spodní část abych ušetřil čas a materiál.


ofuk_base_50x50x15.stl

(459.14 KiB) Zobrazeno 22250 krát

ofuk_tryska_1.stl

(95.79 KiB) Zobrazeno 22250 krát

ofuk_tryska_2.stl

(109.96 KiB) Zobrazeno 22250 krát

[M&A 3D tlac]

[quote="medapeta"]Větrák hotendu přímo na 12V, na RAMPS je možné osadit konektor poblíž kondenzátoru na pravé straně nebo to nacpat přímo na zdroj.

Schéma hýr:

tak co sa mi dostal rebel do ruky tak ten ma extruderfan
na D9 .... preco ? .... mozem tam zapojit aj ofuk tlace ? dat to spolu ? ..... lebo nemam ten dalsi pin a na dorabanie nemam moc casu

[MichalG]

ne musis prehrat FW

[kroxigor]

Pokud máš na D9 extruder fan pak není jiná možnost než upravit FW abys měl na D9 chlazení tisku a chlazení extruderu na pevno na 12V. Jiná možnost řízení ofuku na RAMPS není musel bys přidat modul pro další větráky a nakonfigurovat FW

[M&A 3D tlac]

Pokud máš na D9 extruder fan pak není jiná možnost než upravit FW abys měl na D9 chlazení tisku a chlazení extruderu na pevno na 12V. Jiná možnost řízení ofuku na RAMPS není musel bys přidat modul pro další větráky a nakonfigurovat FW

a co je treba upracit vo FW ? toto mi fakt nejde ...a programator tiez nie som Za pomoc diky

[kroxigor]

A co tam máš za FW?
Jakou verzi?

Myslím že už jsme mimo téma
najdeš toho tady spoustu jak upravit zapojení a FW
namátkou.:
viewtopic.php?f=11&t=705
viewtopic.php?f=11&t=560

[M&A 3D tlac]

A co tam máš za FW?
Jakou verzi?

Myslím že už jsme mimo téma
najdeš toho tady spoustu jak upravit zapojení a FW
namátkou.:
viewtopic.php?f=11&t=705
viewtopic.php?f=11&t=560

repetier 0.92.9 ..to tam mam

[lipoforall]

Ahojte,
jaký fan pasuje do poslední(v33) verze ofuku pro díly RII? jde mi o tu verzi s blowerem -> Ofuk_vytisku_RII_REIDA.stl

měl jsem doma nějakej 50x50x15 od číňanů ale ten tam nesedí..

nějaká dobrá duše co tuší, jakej tam padne?

předem děkuji

[Rebel]

https://www.materialpro3d.cz/nahradni-d ... mm-x-20mm/

nebo mam i drzak na normalni axialni 40x40x10, akorat ted nevim, jestli je v dilech z gdisku a jsem ted mimo.

[MichalG]

mas, ale je bez uchytu na sondu
