Rychlost ohřívání heatbedu

[hopik]

Ja so s hlinikom laboroval tiez, mal som3mm dural s parapetnej dosky. Vyfrezoval som tvar s dierami v rohoch. Ten som nakrutil na MK2 a na hlinik nalepil kapton. Nastavil som bed a dal hriat. Teplota po 10 minutch sotva 80 stupnov, potom som to prikyl molitanom a a to pomohlo.
este ze pred tlacov ma napadlo premerat rovinu pravitkom, bolo tam brucho. Tak som to rozobral a vratil do povodneho stavu.
Mozno som mal dat na hlinik este sklo a prichitit ho stipcami.
pre tuto skusenost si myslim ze 3mm hlinik je malo ako pise Jakub Serych.
4mm funguje danovi, ale ja by som sa priklonil k 5mm

[Rebel]

Jj, i 5mm bude ok, ale sklo se mi neosvedcilo. Mam kapton nalepeny primo na desce.

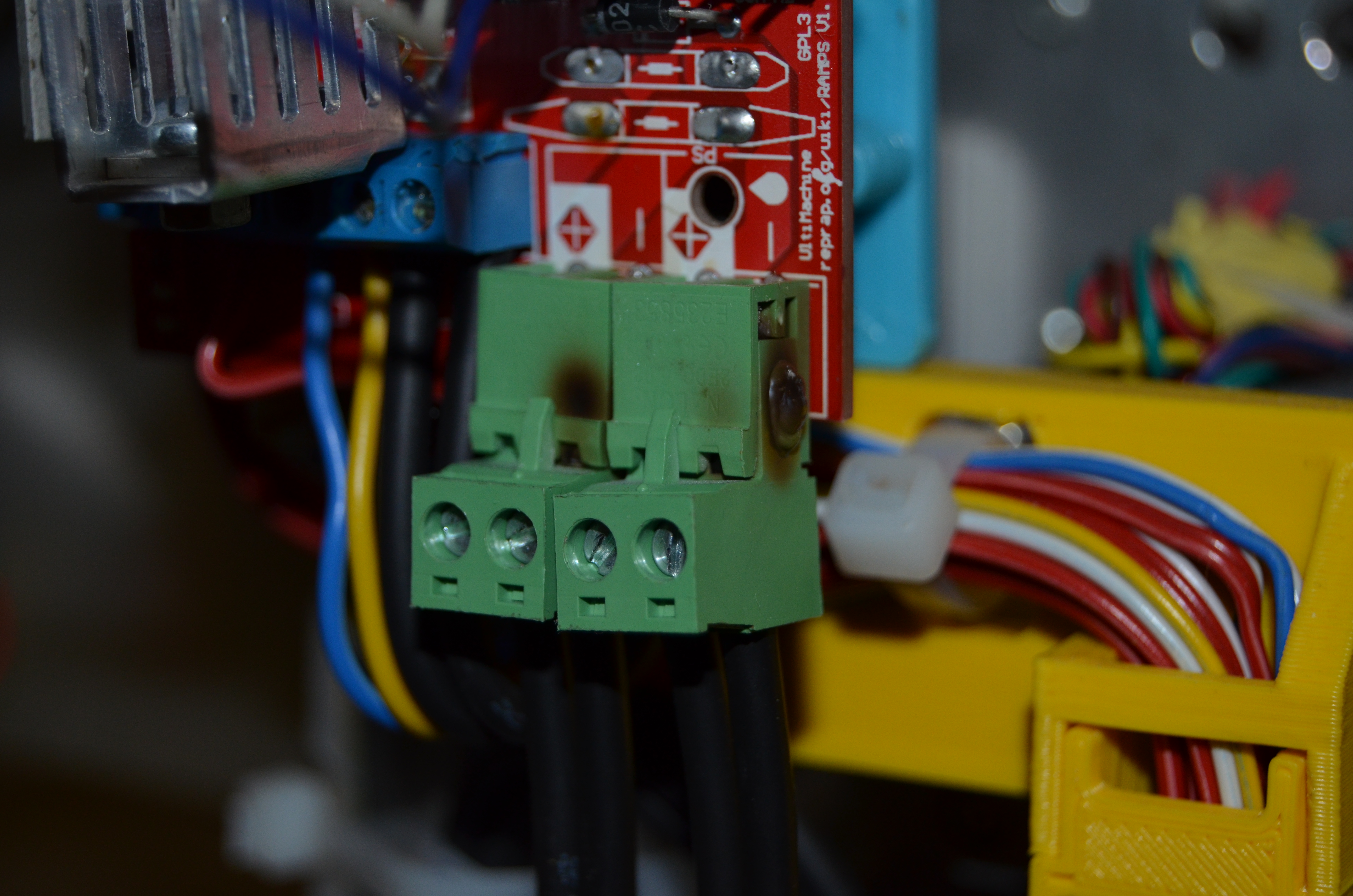

Jinak dnesni error Prave s timto stolkem je dimenzovani konektoru slabsi, po mesici tisku to opet neprezilo, takze jako na predchozim Sanguinu priletuji fousy na pevno k RAMPS


[Rebel]

Opraveno, vymenil jsem je za sroubovaci svorky, jako jsou ty vystupni, tak by to melo snest, ty jsou netknute

[Bobici]

Objednal jem ted vetsi MK bedy 200x300mm uvidime.
Kazdopadne mam na te svekovovce duralovej plech o siri 4mm o rozmeru 250x300mm
...

ja tu vetsi desku mam a ohrev na 115 proste v rozumne dobe nedam, proto jsem dal cekani na 95C a pote mam nahrivani na 115 bez cekani, at se to v prubehu hodinových tisku dohreje
jinak na 95 se mi ta deska 200x300 nahreje v uzavrene bedne cca tak za 15-20 minut, uz jsem taky premyslel pod ni dat ty odpory, aby se to zrychlilo

[Rebel]

Hmm, to je slabota, ale zase na druhou stranu je to pomerne levny a jednoduchy reseni. Uvidime

[Car]

Hele kluci
Napadlo tu někoho dát dva stolky třeba 200x300vedle sebe a propojit je ? asi to bude chtít větší výkon průmysláče 350W ,ale fungovat by to mělo nebo néé ?

[Rebel]

Videl jsem takto 2 stolky 200x200 a ta 350ka to myslim jeste dala. Nevim, kolik ma ten vetsi, to se pozna

[romanm]

@Rebel: I tady v práci, na 100Mbitu, se mi ten obrázek stahuje pomalu, jako by to bylo z Marsu...

Ale co jsem chtěl.. jak rychle ten stůl nahřeješ na 110°C? Sice nízký odpor, ale zase ohříváš kus hliníku, tak by mě zajímalo, o kolik to ten hliník zpomalí.
Ten konektor jenom potvrzuje, že u obyčejného MK2 bedu s odporem taky 0,7 ohmu se při zahřátí odpor mědi zvýší, tím pádem jde příkon dolů, proto to přežije. Ale výkonový rezistor, zdá se, si po celou dobu drží stejný odpor, nebo se mění jen minimálně, takže konektor dostává pěkně na prdel.

Chci zkusit postavit si vlastní bed, že bych na hliník o velikosti MK2 pomocí nějakého přípravku napnul osnovu z měděného lakovaného drátu, tak aby měl těch cca 220W a celé to zalít epoxidem, nebo něčím tepelně odolným...

[Rebel]

Ten velkej bed nahreju na 110 do 10 minut. Je zespodu zapenen PU penou, coz v tomto pripade dela hodne.

[Bobici]

Ten velkej bed nahreju na 110 do 10 minut. Je zespodu zapenen PU penou, coz v tomto pripade dela hodne.

no proc ne, asi to zitra na pokus taky vyplnim penou
jak to delas asi to chce pred plnenim stahnout sverkami, aby se to tou penou nevyboulilo, ne

[romanm]

A jinak, jaký max. proud snese mosfet na rampsu, kdyby se k němu připojil bed s odporem třeba jen 0,5 ohmu (24A, 288W)?

[Rebel]

No, prostor bych nevyplnoval. Ja jsem to na navlhcil rozprasovacem a pak na to proste napenil vrstvu. Az to stuhlo, tak jsem to orezal na cca 15mm vrstvu. Pokud mas MK2, tak bych to delal uz po bnejake dobe, kdy se to trochu srovna. Aby to pak vubec to sklo ci zrcadlo trochu vyrovnalo
Jinak koncim, jdu cucet na bednu a o vikendu jsem mimo

Fet to snese, ale asi ne ten original. Proudove by to myslim dal, ale neuchladis ho. Diky velkemu prechodovemu odporu na nem bude takova ztrata, ze se upece

[dako]

Mel bych takovy tip pro ty, kteri chcou stavet vlastni HB z hlinikove desky. Misto keramickych odporu bych pouzil darlington tranzistory. Daji se dobre prisroubovat na desku a s pouzitim teplovodive pasty lepe predaji teplo do desky nez keramicke odpory a jsou mensi.
Darlingtony bych pouzil s co nejvetsi vykonovou ztratou (nejake TIPxxx) a nastavil do vhodneho pracovniho bodu tak, aby dodaly patricnou teplotu. Vetsina snese trvale 150st.C, takze by to melo byt v pohode.

[Car]

dako

šoupni nějaký konkrétní odkaz na stránky kde tento produkt nabízejí .

[dako]

Tohle byl tip jak to udelat, nic takoveho se nikde neprodava, alespon o nicem nevim. Neco podobneho jsme pouzili pro vyhrivani instalacnich beden v zime venku a je to prace pro bastlire, ktery si to umi navrhnout. Vyhodu pouziti tranzistoru a jeho tepelne ztraty je, ze se to da spojite regulovat zmenou pracovnich bodu pouze v jeho linearni casti. Tranzistor se nikdy nesmi otevrit naplno (saturace, takze na nejake PWM zapomente), jinak zacne spis topit ta privodni kabelaz.
