Ahoj,
dávám ke stažení držák matic do kombi stojky 30x30 mm.
Matice M6 se do něj vtlačí a následně se nasune do profilu.
Na konstrukci Rebela II je potřeba cca 62ks.
Snad pomůže a poslouží
![Smile :)](./images/smilies/icon_smile.gif)
-
matousek35
-
- Příspěvky: 78
- Registrován: 15.11.2013 12:46
- Reputation: 0
od Remet » 23.03.2017 23:42
Nejaky duvod, proc neni matka vycentrovana?
Rebel II (Marlin 1.1.0) - uz tiskne, ale bude potreba krapet poladit
OpenSCAD
-
Remet
-
- Příspěvky: 156
- Registrován: 14.02.2017 00:00
- Bydliště: Praha
- Reputation: 0
od matousek35 » 23.03.2017 23:50
Čekal jsem ten dotaz, už jsem i úvodní příspěvek editoval
![Very Happy :D](./images/smilies/icon_biggrin.gif)
U první verze vycentrovaná byla, nicméně v místě spojení svislé části Rebela II s vodorovnou docházelo k tomu, že se matice v tomto držáku nedostala až ke kraji profilu, takže nebylo možné přišroubovat úhelník.
Dalším důvodem je úspora materiálu a snížení doby tisku.
-
matousek35
-
- Příspěvky: 78
- Registrován: 15.11.2013 12:46
- Reputation: 0
od Otomar » 24.03.2017 09:35
Jaká je tloušťka materiálu v tom nejužším místě?
Customized REBEL II, direct HEVO, sCube, Voron Trident, Voron0.1, Custom Pinky Bear project & Neje 30W laser engraver
-
Otomar
-
- Příspěvky: 637
- Images: 0
- Registrován: 20.12.2014 11:24
- Bydliště: JMK
- Reputation: 0
od matousek35 » 24.03.2017 10:32

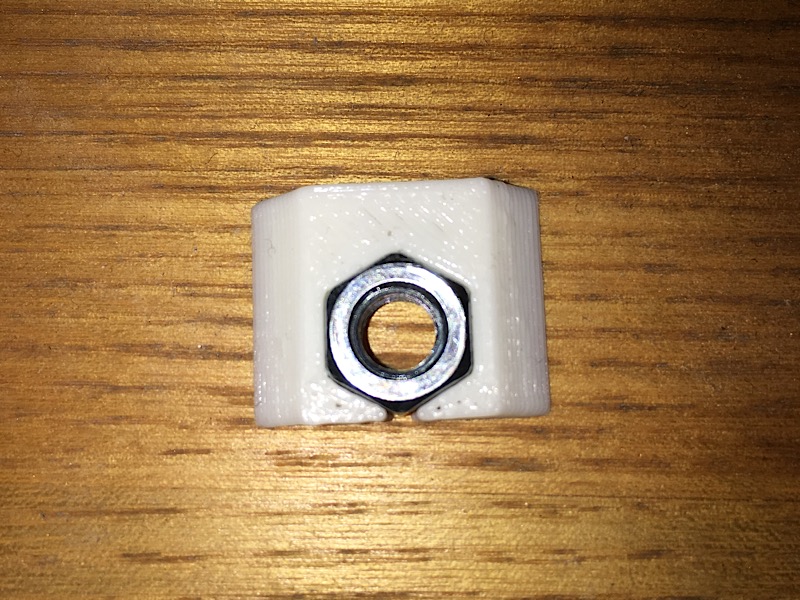

Téměř nulová. Slic3r to v tom místě rozdělí, což není na škodu. V případě, že není tiskárna dobře zkalibrovaná a zmenšovala by otvor pro matici, tak se to v tomhle místě roztáhne a matice se tam dá bez problému vtlačit.
![IMG_0318.JPG](./download/file.php?id=4135&sid=bd64db694c2897a661c0e0c8e5de7120)
- IMG_0318.JPG (188.33 KiB) Zobrazeno 3144 krát
-
matousek35
-
- Příspěvky: 78
- Registrován: 15.11.2013 12:46
- Reputation: 0
od Rebel » 24.03.2017 11:24
Otocil bych tu matici o 90°a ten plast klidne jeste zkratil, protoze jeho funkce je pouze pro zamezeni protaceni matky a lepsi manipulaci pri montazi.
Dan - Rebel ?
![Wink ;)](./images/smilies/icon_wink.gif)
-
http://rebelove.org -
Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, MeCretor2-upravený, Anycubic Photon, RR1, RR400M
! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
-
Rebel
-
- Příspěvky: 3896
- Images: 243
- Registrován: 12.08.2013 11:44
- Bydliště: HK.......není Hong Kong :D
- Reputation: 108
![Zasloužil bys asi medajli :) Nebo jsi admin :D Zasloužil bys asi medajli :) Nebo jsi admin :D](./images/reputation/pos4.png)
-
od Remet » 24.03.2017 12:03
Dovolim si pridat me varianty...
Matky jsou dle DIN934 s toleranci 0.3mm.
Otazka je, zda je to levnejsi a aspon stejne pouzitelne jako hlinikove nebo ocelove matky do profilu.
Rebel II (Marlin 1.1.0) - uz tiskne, ale bude potreba krapet poladit
OpenSCAD
-
Remet
-
- Příspěvky: 156
- Registrován: 14.02.2017 00:00
- Bydliště: Praha
- Reputation: 0
od zemciko » 24.03.2017 18:39
Používám tyhle co jsem si namodeloval když jsem předělával rebela.
http://www.thingiverse.com/thing:971885Fungují mi výborně. Jsou z ABS a matice do nich vtloukám kladivem.
![402](http://rebelove.org/gallery/image.php?mode=thumbnail&image_id=402)
-
