Modifikacia Rebell II v32 s pouzitim klznych puzdier KU 0816

[tom666]

Uprava x-vozika (Rebel II v32) s moznostou vyuzitia klznych puzdier KU 0816.

Parametre puzdra KU 0816:
* vnutorny priemer 8 mm
* vonkajsi priemer 10 mm
* sirka 16 mm

Stiahnete z prilohy, alebo z:
http://www.thingiverse.com/thing:1824340

rebel_2_v32_x_carriage_ku_0816_v3.stl

(541 KiB) Zobrazeno 343951 krát

[straciam]

krasa... takych puzdier mam plno, pouzijem asi tuto verziu..

[medapeta]

Ložiska v ČR k sehnání například zde: http://www.dimensor.cz/index.php?sort=n ... qs=KU+0816

[pokrivnik]

Ma to uz niekto otestovane? Jazdi to dobre?

[straciam]

ano, mam to sice na rebelix X2, ale jazdi to dobre. na Z osi som nechal gulickove, tie moc nebehaju hore dole..
na X aj Y mam tieto teflonove a som spokojny. idem s nimi robit aj rebel II HD ale uz vsetky osi.

[tom666]

Uprava z-posuvu s vyuzitim klznych puzdier KU 0816.

Stiahnete z prilohy, alebo z:
http://www.thingiverse.com/thing:1829840

rebel_2_v32_z_carriage_right_ku_0816.stl

(629.09 KiB) Zobrazeno 343800 krát

rebel_2_v32_z_carriage_left_ku_0816.stl

(1.47 MiB) Zobrazeno 343800 krát

[tom666]

Ako posledne zverejnujem upravene drziaky klznych puzdier KU 0816 pre os Y.

Stiahnete z prilohy, alebo z:
http://www.thingiverse.com/thing:1832100

rebel_ii_v32_y-carriage_holder_ku_0816.stl

(130.16 KiB) Zobrazeno 343755 krát

[Havrankh]

Blbá otázka, ale jak tam ty pouzdra fixujete? vytiskl jsem jeden držák z PET a přijde mi že to dost pruží. Pouzdra ještě doma nemám.

[MartinCZ]

Já je zatlačil rukou proti pevnému podkladu (svěrák) a drží. Pro druhou tiskárnu se mi nechtělo tisknout vše znova, tak jsem si jen nakreslil a vytiskl redukční kroužky z Ø15 na Ø10 a ty jsem místo LM8UU vlepil acetonem (vše z ABS) a do nich dal tyto pouzdra. Oproti čínským ložiskům neskutečný ztišení a minimální vůle.

[OK1UGA]

Moji variaci na toto téma najdete zde: http://ok1uga.nagano.cz/3d_modi.htm .
Výsledky jsou parádní. Tiskárna konečně tiskne tak, jak jsem si vždy představoval že by měla tisknout.

Martin.

[Otomar]

Je vidět, že si vyhraješ a líbí se mi, že vždy shrneš výsledek úpravy.

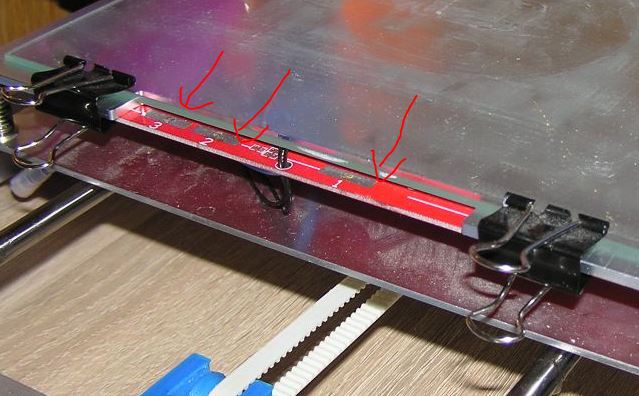

Co tento detail...nemáš obavy o zkrat?

[straciam]

som rad ze sa moj napad s kovovymi loziskami ujal a pomaly sa rozsiruje a vnutri je vrstva teflonu. vyrabaju sa aj s inym materialom vo vnutri, aj s vrstvou uhlika, ktory tiez maze a aj take, ktore maju v teflonovej vrtsve take jamky, kde sa zhromazduje mazaci tuk. ale to su uz na ine aplikacie. tieto s teflonovou vrstvou su asi najlacnejsie.

[OK1UGA]

Je vidět, že si vyhraješ a líbí se mi, že vždy shrneš výsledek úpravy.

Co tento detail...nemáš obavy o zkrat?

Ne nemám, je tam dostatečná mezera - cca 5mm. To bych tam musel na dvou místech najednou šťourat něčím vodivým. Pak bych si ten zkrat zasloužil .

Martin.

[crown]

Ja to nedavno predelaval na X a kdyz uz jsem byl v tom, tak i na Z. Vysledek zatim vypada fajn, vule jsou mensi (temer nula) a nemelo by to vydirat drazky do tyci (nemam kalene). Na Y se chystam a ten napad vytisknout pojezdy dohromady je dobry napad.
Jako pojezdy jsem pouzil toto. Jsou kratsi, jen 10mm. Do pojezdu X jsem nacpal 4+4 a do Z po trech.
http://www.ebay.com/itm/332068145000

[Ganmen]

Netreba kupovať na ebay, majú ich aj tu:
https://www.evrox.sk/e-shoploziska/esho ... ro-KU-0810
