Svislé otvory a Slic3r

[celeron]

Každou chvíli se mi stane divná věc. Pokud jsou na objektu svislá díra, tak se okolo ní vytiskne při počtu perimetrů 4 třeba jen 1 nebo 2. A potom je třeba jeden perimetr prázdno a za ním je už infill. Výsledek je, že okolo díry se vytiskne trubička nespojená s okolním tiskem. Zkoušel jsem měnit počet perimetrů, průměr trysky 0,5 0,4 a 0,3 mm je to tam stále. Když pak třeba do díry zašroubuju vrut, trubička se roztrhne a vypadne.
Netuším, jak Slicr nastavit, aby to nedělal. V příloze je trochu ten problém vidět. Obecně ty mezery vznikají skoro vždy kolem rádiusů.
Díky
Jirka

Screenshot 2015-12-16 22.34.41.png (274.93 KiB) Zobrazeno 5927 krát

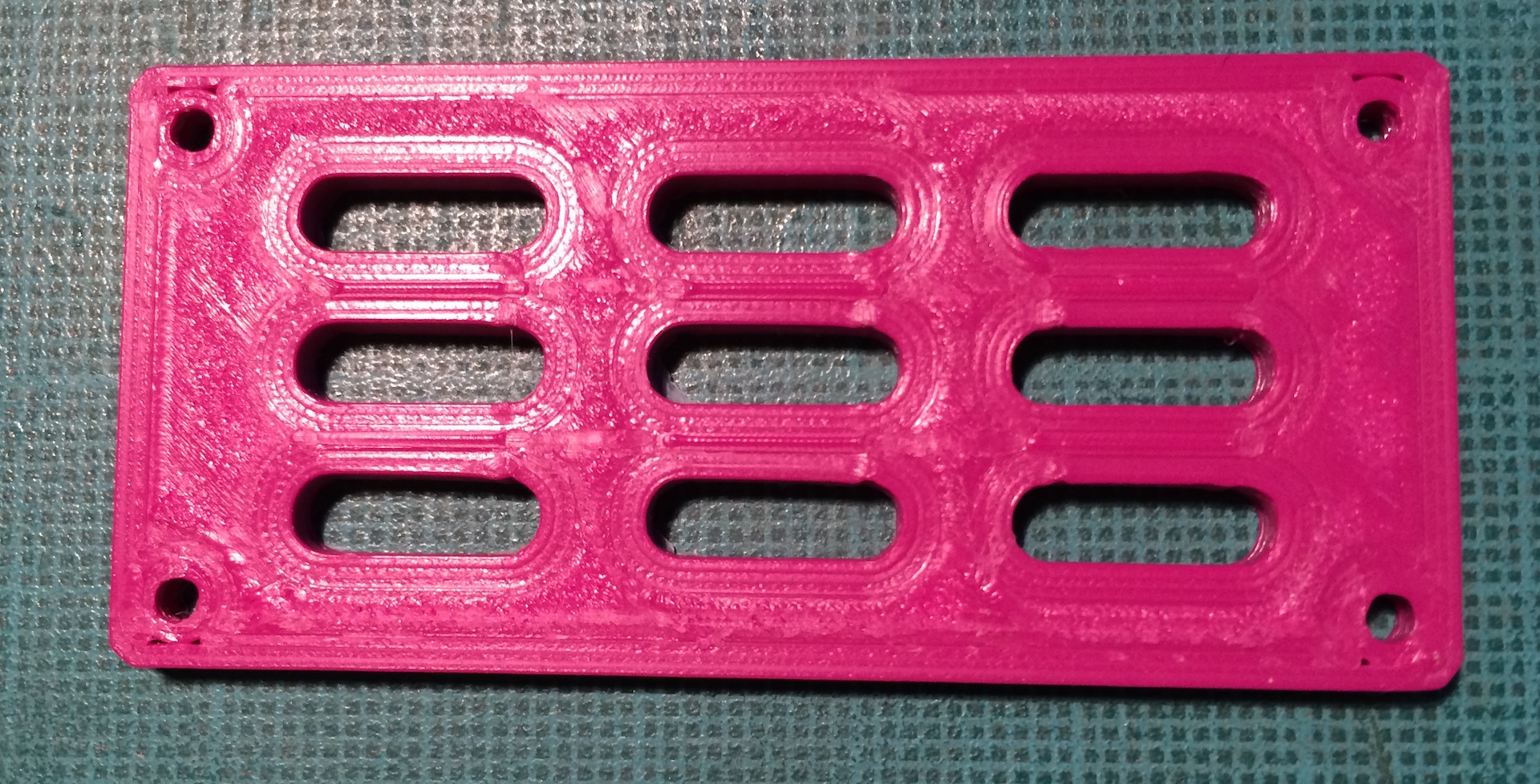

edit: Mě z toho snad klepne! Protože při tisku vznikla nepoužitelnost hlavně kolem chladících oválů, upravil jsem počet oválů a tady je výsledek. Nepovedený díry v rozích a ty ovály je top perimetr. Strašný Vůbec netuším, co se děje. Díry mají průměr 2 mm, ovály 12x4 a celý 60x25mm.

[kroxigor]

Hoď sem STL jestli to jde.
Zkusím to slicnout a případně printnout jak to bude vypadat.

Připadá mi to že tam je málo materiálu.

[celeron]

Nojo, ale když dám víc materiálu, tak tryska při přejezdech reje do vrstvy.

PT100_vik_b.stl

(117.46 KiB) Zobrazeno 5873 krát

No jsem zvědavej. Zkoušel jsem 0,5 (fotka) a 0,3 tryska, s ní to bylo ještě horší.
Jirka

[kroxigor]

Zatím jen rychlej "slajs" tisk zkusím až zejtra ráno:
(Slicer 1.2.9)

Snímek obrazovky 2015-12-17 v 21.49.25.png (230.75 KiB) Zobrazeno 5848 krát

[celeron]

To jsem zvědavej, taky máš u rohových děr krátký červený výplně. Ty se mě ale zjevně netisknou.
U mě ze Slicru to vypadá taky dobře.
Zajímavý je, že když jsem ty rohový díry převedl na hranatý, naprosto bez problémů, bez jedinný vynechávky.
A pokud jsem míň zaoblil ovály široký 4 mm místo 2 mm na 1.5 mm, tak že vznikla mezi rádiusy 1 mm rovná část uprostřed, tak jsou taky dobře vytištěný. Nemůžou být u malých děr a rádiusů ve Slicru a nebo v FW tiskárny nějaký bugy? Prostě nějakej problém s napojováním kruhů do přímek pokud je průměr trysky blízký průměru díry?
Pokud je díra průměr 4 mm a výše, tiskne to dobře.
Jirka

[kroxigor]

Asi tě zklamu zkusil jsem 2 tisky oboje stejné nastavení jen jsem měnil počet perimetrů, tisk z ABS Fillamentum:
(fotky nic moc foceno narychlo mobilem)
1) 4 perimetry - díry v pohodě sice jsou tam malá místa nespojená, ale rozhodně díry neutrhnu, zkusil jsem zapáčit.
tisk cca 30%


vrchní vrstva - chtělo by to ještě trošku ubrat na výplni, ale nic hrozného


spodní vrstva - je vidět že tam cpe materiál i mezi perimetry a díru


[kroxigor]

2) 2 perimetry - to je podle mě lepší líp spojený

tisk opět cca 30%


vrchní vrstva


spodní vrstva


[kroxigor]

a porovnání obou vedle sebe:

vrchní vrstva:


spodní vrstva:


přikládám i GCODE (Slic3r 1.2.9. pro OS X):

[celeron]

Díky moc za zkoušku. Předpokládám podle G-code, že jsi tiskl 0,5 mm tryskou a vrstvou 0,25 mm.
Porovnával jsem údaje z G-code analyzeru a u Tebe je:
Model size is: 72.19x60.10x3.05mm
Total filament used: 1428.57mm
Total filament weight used: 3.57grams
Estimated print time: 0:21:3
Estimated layer height: 0.25mm
Layer count: 13printed, 14visited
Time cost: 0.35
Filament cost: 0.18

A u mě:
Model size is: 73.98x41.98x2.50mm
Total filament used: 1342.89mm
Total filament weight used: 3.36grams
Estimated print time: 0:12:20
Estimated layer height: 0.50mm
Layer count: 6printed, 8visited
Time cost: 0.21
Filament cost: 0.17

Zásadní rozdíl je v Estimated layer height. Mám ve Slicru nastavenou výšku vrstvy 0,3mm, ale dělá vrstvy 0,5 mm. To se pak není čemu divit, že to nedrží na sobě!
Koukal jsem na tisk dílů pro box na Rebela z pondělka a tam je to ještě správně 0,3 mm.
Stáhnul jsem si Slicr 1.2.9 a s ním je vše OK, na stejnou konfiguraci. Tedy úplně ne, pokud na tom zkoušeným dílu nastavím víc než 3 obvodový perimetry, tak to nevytiskne Top Solid, ale je místo něho 50% infill.
Buď mám někde v konfiguraci nějakej nesmysl nebo už nevím. Nemohl bys mi prosím poslat nějakou odladěnou konfiguraci pro 0,5 mm trysku z User/Name/AppData/ Roaming adresáře/filament, print, printer do unive.nb@volny.cz? U MAC to bude asi jinde.
Díky
Jirka

[kroxigor]

Ne je to slicovaný a tisknutý tryskou 0.4 mm vrstvou 0.25mm
Tohle píšu z mobilu. Koukni do vlákna o Slic3ru 129 dal jsem tam před časem odladěný nastavení

[celeron]

No tak to se nedivím, že ti to tiskne líp. 0,4 mm tryska se ti rozmatlává až na 0,56 mm. Do toho vlákna kouknu.
Díky
Jirka

[kroxigor]

Ono Slic3r 1.2.9 má chybu v přeplňování GapFillu viz odkazy v původním vláknu.
Celkově dává víc materiálu oproti 1.1.7
Chce to hodně doladit Extrusion width.
Vytisknul jsem desítky kostiček než jsem to doladil.

V příloze jsou takové průměrné nastavení které vždy dolaďuju podle objektu a materiálu.
