Vypalování do dřeva

[Otomar]

Mate nekdo overenou konstrukci na laser rezacku z profilu 3030 nebo 2020?

[zemciko]

Já ne, ale kolega si postavil co2 řezačku s 60W laserem (s celkem velkou plochou, zabere celý stůl) ale nevím nakolik by měl čas a ochotu se podělit o plány.

[rosta_m]

[quote="gazy11"
tady jsou různé rychlosti a výkony, mm/min a % výkonu. Záleží jak to chceš hluboko nebo jemně. ..., sorry[/quote]
Děkuji
Rosťa

[gazy11]

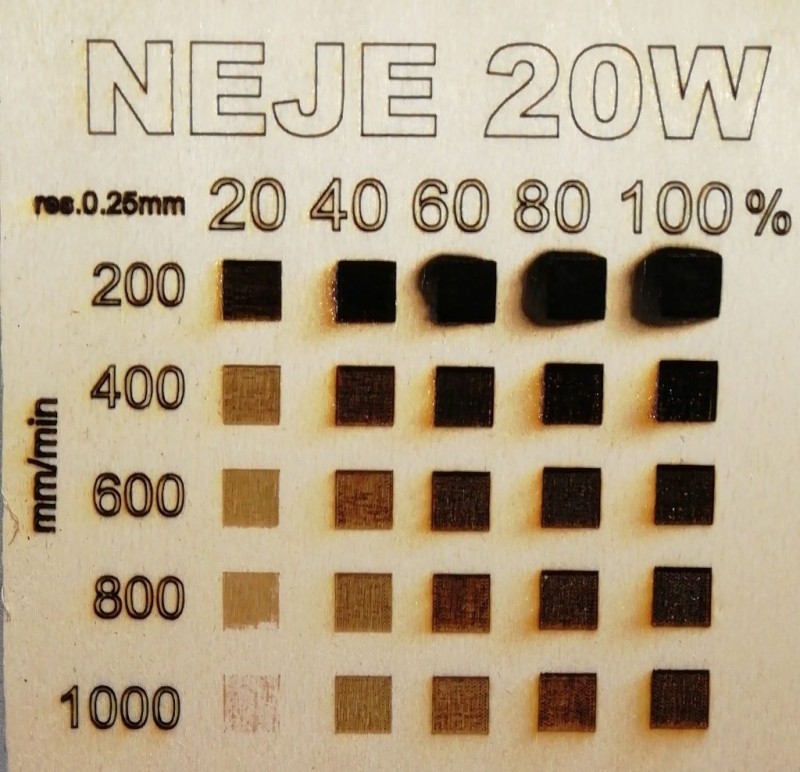

další test výkonu NEJE 20W,
jako schopné pro gravírování se zdá rychlost 1000mm/min a výkon 60 až 90%. Pokud mi to běží na 100% má to odběr 1.85A včetně větrákupři 12,5V. Pro jemné 1bit obrázku bude vhodné zpomalit na cca 500 s výkonem někde kolem 50%. Na řezání 3mm topolové/březové překližky se mi osvědčila rychlost 320mm/min 100% výkon a 3 průchody po 1mm s tím, že je lepší mít pod materiálem mezeru, podkládám to. Vše co je vyloženě černé je už uhlí, 200mm/min a 100% jde do hloubky asi 1mm při rozlišení 0.25mm/čáru.

[Klaudius]

Já ne, ale kolega si postavil co2 řezačku s 60W laserem (s celkem velkou plochou, zabere celý stůl) ale nevím nakolik by měl čas a ochotu se podělit o plány.

Konkrétne pre mňa nie je mechanika problém, skôr elektrina (CO2 trubica a všetko k tomu) a elektronika, jak to všetko zapojiť, plus softvér a nastavenie.

[Otomar]

Poridil sem Neje 30W a postavil k tomu vlastni mechaniku. Zatim sem zkousel jen s LaserGrbl, ale funguje to. Poridim nejspis LightBurn.

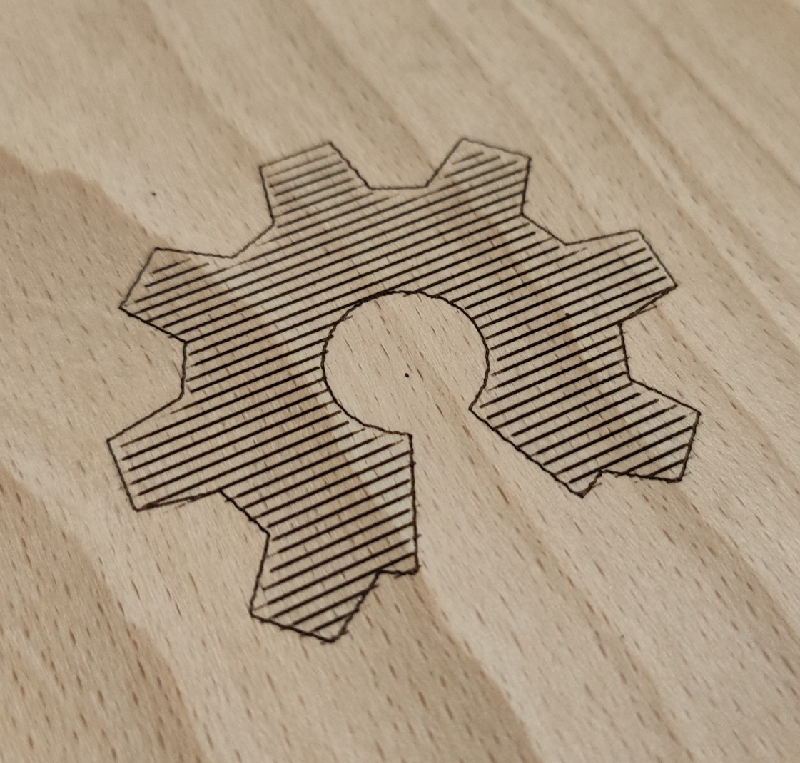

Prvni gravirovani do bukoveho spaliku:
(Vypln je jaksi nesymetricka, ale to tak vygeneroval SW, to se doladi)


50*50 mm

[Otomar]

4 mm topolová překližka. 150mm/s, 100% výkonu, jeden průjezd.

tento modul: https://neje.shop/collections/neje-lase ... ser-module

[gazy11]

zaostřuješ nejmenší bod na povrch nebo lehce pod, nebo doprostřed materiálu? s tím 20W jsem to dal tak na jeden zátah se 120mm_min,ale je to hodně ohořelý.

[Otomar]

Zaostroval sem na povrch, co nejmensi bod. Zatim sem to moc neladil. Vcera sem rozjizdel kameru v LightBurnu a budu si hrat dal. Smrdi to trosku vic, nez sem cekal, tak musim vymyslet nejaky odsavani.

[gazy11]

náhled konstrukce co jsem stavěl. STL ani dávat nebudu pač mám každej profil jinej druh a je to dělaný opravdu na míru na šuplíkové zásoby. Je to obdoba NEJE/ORTUR, jezdí to dobře s minimem součástí.

[zemciko]

Nebylo by lepší místo toho "dřeva" zespodu tam dát klasicky kovový rošt/voštinu?

[gazy11]

prijde tam asi tahokov, ale stejne potrebuju dno, nebo se propalim do šuplíku za chvili

[gazy11]

poznatek k modulu NEJE20W:

příkon do modulu včetně větráku je cca 13.5W, má to v sobě constant current driver. někde jsem četl, že optický výkon je zhruba 20-25% z příkonu do diody. Takže udávaný optický výkon udávaný u výrobce 5,5W by musel mít příkon oněch 20W co má na štítku. Psal jsem několikrát do NEJE, bez reakce. Jedině to rozebrat a poladit driver, ale to upálím asi tu diodu. jde mi o to, že není pravda co je na štítku a co je ve skutečnosti.

Otomar: mohl bys prosím změřit proud do toho 30W modulu? díky

[zemciko]

" jde mi o to, že není pravda co je na štítku a co je ve skutečnosti."
To není u číňana skoro nikdy :0)

[medapeta]

" jde mi o to, že není pravda co je na štítku a co je ve skutečnosti."
To není u číňana skoro nikdy :0)

Přesně, čínan lže aby lidi kupovali jeho "jakože levné" šmejdy.
