Zapojení elektroniky

[Trochtomord]

Tak jsem s panem zahradníkem většinu problému vyřešil, LCD svítí ale neukazuje, chlazení trysky funguje, osa Z jezdí, Y taky akorát X nechce. Proto mi pan Zahradník poradil ať zkusím prohodit ty 2 motory. Y najednou nejelo a X nečekaně jelo... ale strašně řinčí a dělá rámus

[crown]

rinci a dela ramus =
moc velke napeti na danem motoru --> zmer napeti na jezdci potenciometru podle navodu od Z
nebo blby kontakt na nekterem z tech ctyr dratu k motoru --> zkontroluj, jestli nemas konektor obracene a vytahni, zapichni znova

[Trochtomord]

Tiskárna už jede jak má, zmenšil jsem napětí na motoru a trochu upravil řemen, děkuji všem co pomohli

[boraicho]

zdar. Nema niekto schemu od grafickeho LCD dyspleja? potrebujem vedieť ako je zapojený trimer pre kontrast.
mam ho na max ale i tak by to chcelo ešte doladiť. piezo som už odstranil, už mi štvalo to hrozne jačení. už iba ten kontrast ostáva.dik.

[Pezantros]

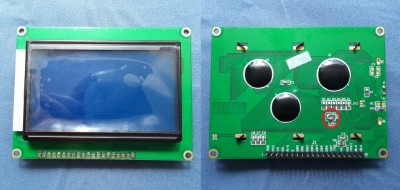

Ahoj, schéma sice nemám, ale pár těchto displejů doma mám. Ze zadní strany té zelené desky displeje je smd trimr, viz červeně zakroužkováno na obrázku, právě na štelování kontrastu.

12864_LCD - trimr kontrastu

Prvně bych zkontroloval, jestli je vytočený na max.

[medapeta]

Piezo je řízené softwarově takže jeho odstranění je zbytečné, stačí nastavit ve firmware že nemá ječet...

[boraicho]

pezantros, Vďaka za radu, to som nevedel, problem je že ten LCD je pripajkovany k tej červenej doske
takže sa ku trimru nedostanem

medapeta, a piezo vypnem ako? prepisanim a prepalenim arduina? ne diky, to nechcem robiť, niečo spravim zle a cela tlačiaren je ta tam...

[Pezantros]

To já vím, taky ho mám na tiskárně. Budˇse s tím smíříš nebo těch 20 pinů od displeje odpájíš. Jinou radu bohužel nemám.
Piezo se, aspoň u FW Repetier, dá vypnout pouze úpravou a přehráním FW do Arduina.

[medapeta]

Co má displej společného s arduinem ? Ten beeper je na displeji a vypíná se softwarově v nastavení firmwaru, tedy Marlin, Repetier... Stačí upravit konfiguraci, překompilovat a nahrát.

[Pezantros]

Jestli sis nevšiml, tak tu řeší dvě věci. Kontrast LCD a piezo. Kdybys to četl pořádně, dotaz bys nevznesl...

[medapeta]

pro pezantros: Odpovídáme na stejnou věc stejně. Pokud se někdo bojí přehrát firmware a přitom raději hrubě zasahuje do hardware s obavou, že tiskárna bude ta tam tak tomu nějak nerozumím. Stačí přidat jeden znak do konfiguráku...
pro borachio: Nic jako přepsání a přepálení arduina se nekoná, pouze jednoduché přehrání firmware.

pro oba: existuje víc verzí, na některé je trimr pro řízení kontrastu vyveden na přístupnou stranu a lze to pohodlně nastavit a někde si číňan ušetřil práci, nastavil to od oka v továrně a zapájel obě části k sobě.

Jinak stačí přídat odpor 2 kila mezi piny contrast a gnd:

[boraicho]

pro borachio: Nic jako přepsání a přepálení arduina se nekoná, pouze jednoduché přehrání firmware.

jo jen že ten firmware sa nahrava do arduina

čo ak tam nahram jiny FW ako bol predtým? a všetko sa doserie... ne diky.

[medapeta]

Nemám na to sílu, dělej jak myslíš.

[boraicho]

ok nechcem sa hadať, tak mi vysvetli kde sa ten firmware nachadza

[zemciko]

Nachází se 8bit mikrokonroleru atmel na desce arduino.
Připojíš ardiuno přes USB k počítači kde máš nainstalované arduino IDE (je potřeba správná verze k různé verzi FW). FW stáhneš podle toho jaký chceše například já mam "marlina", v tom IDE zedituješ parametry a potřebné knihovny pro ten panel, dáš to zkompilovat a nahraješ do arduina. IDe existuje jak do windows tak do linuxu.
Podrobněji je to na delší vysvětlování a určitě tu postup někde bude rozebraný...
