Příspěvekod Rebel » 08.12.2016 00:09

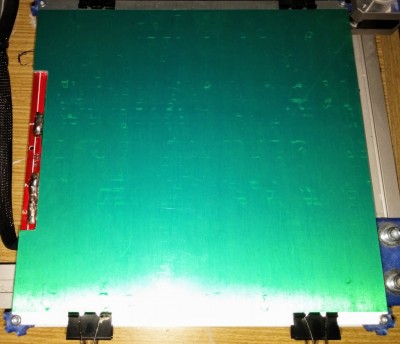

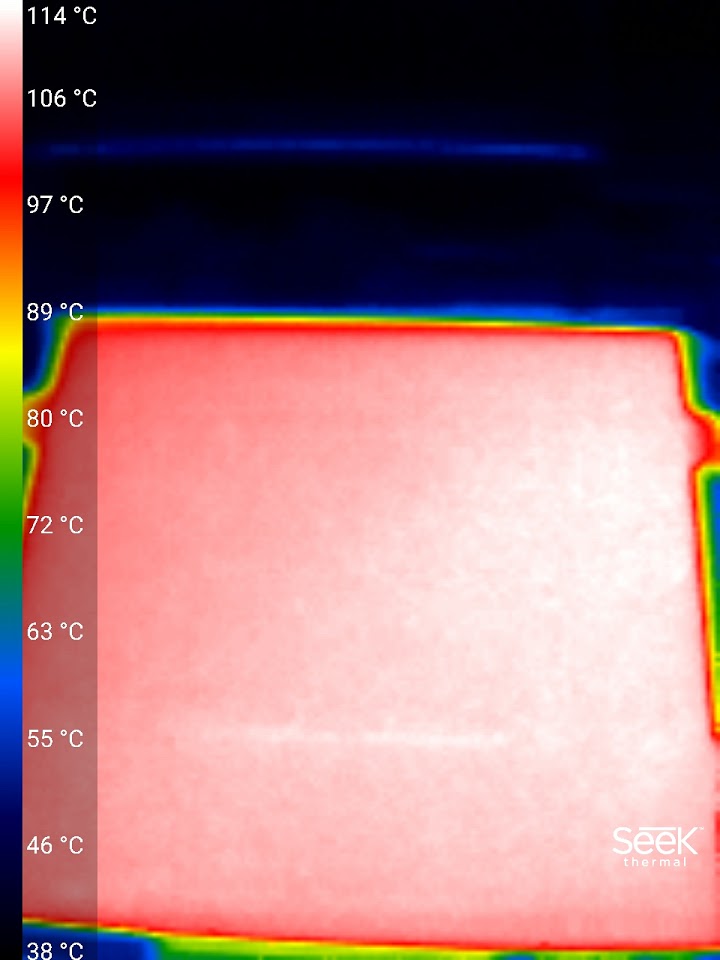

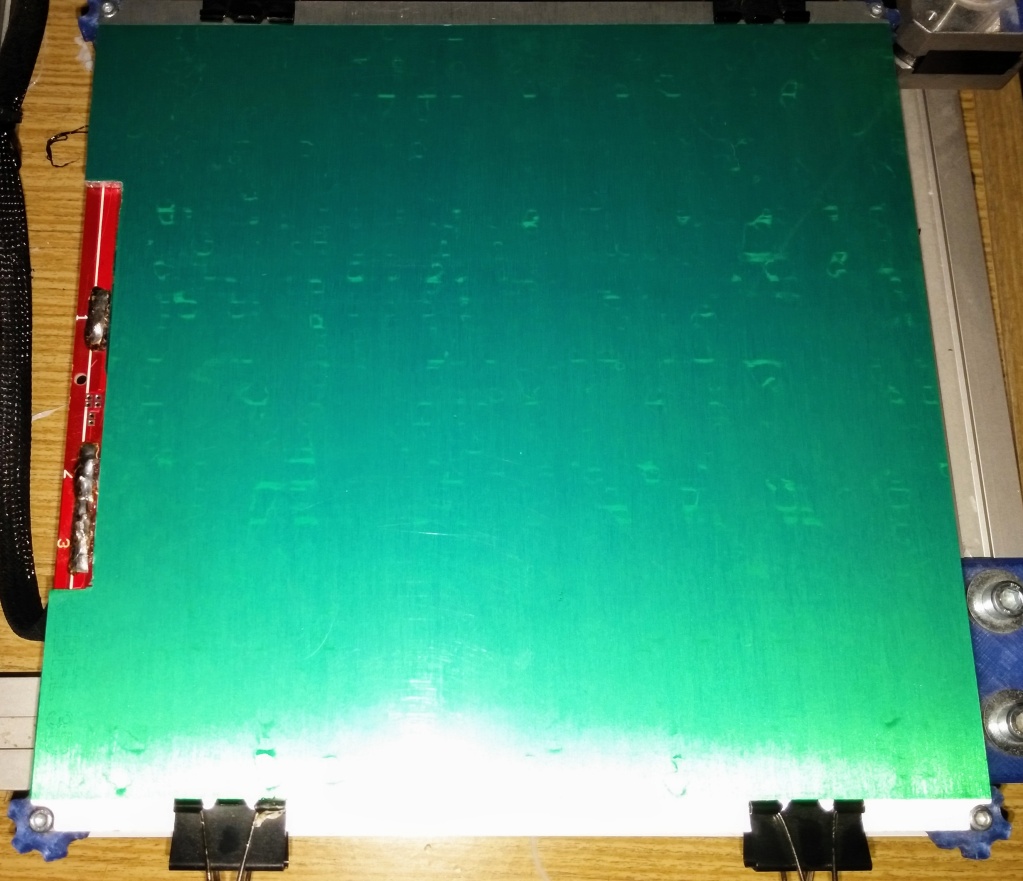

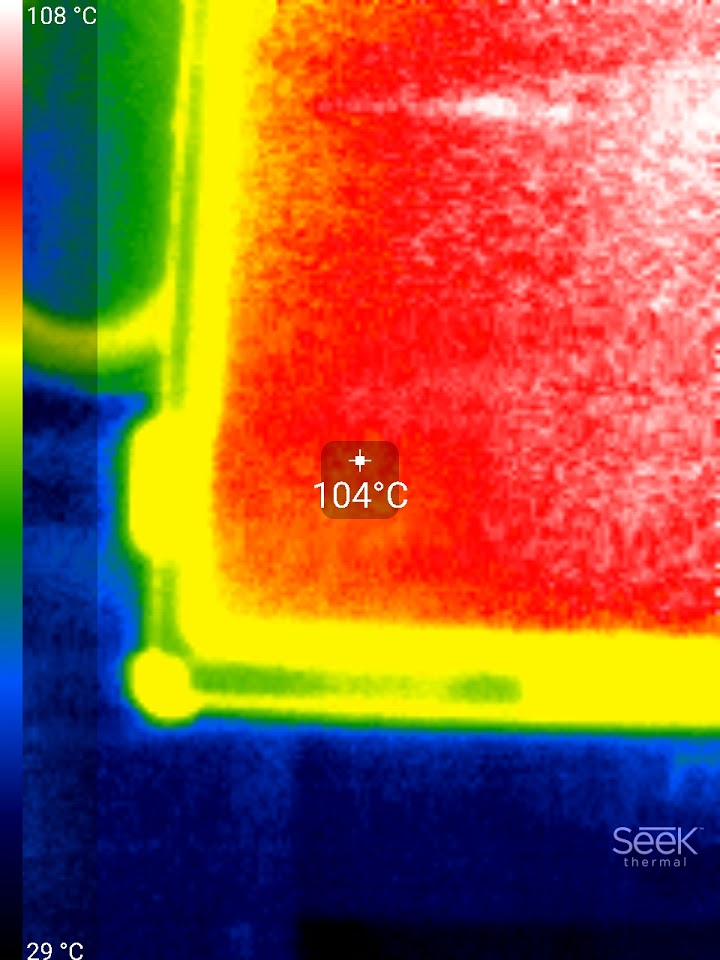

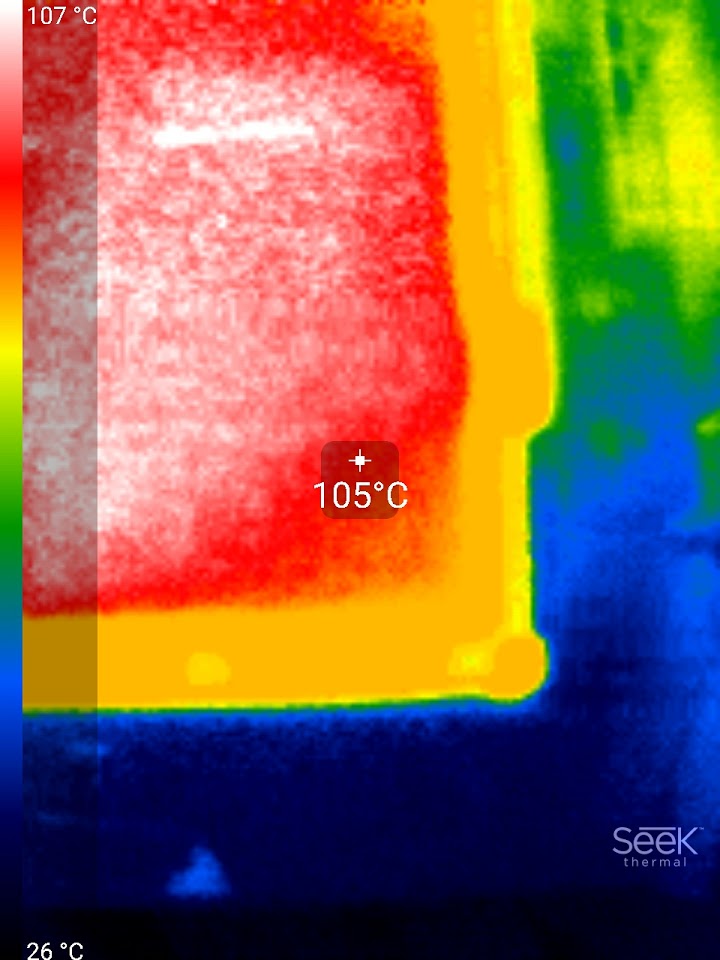

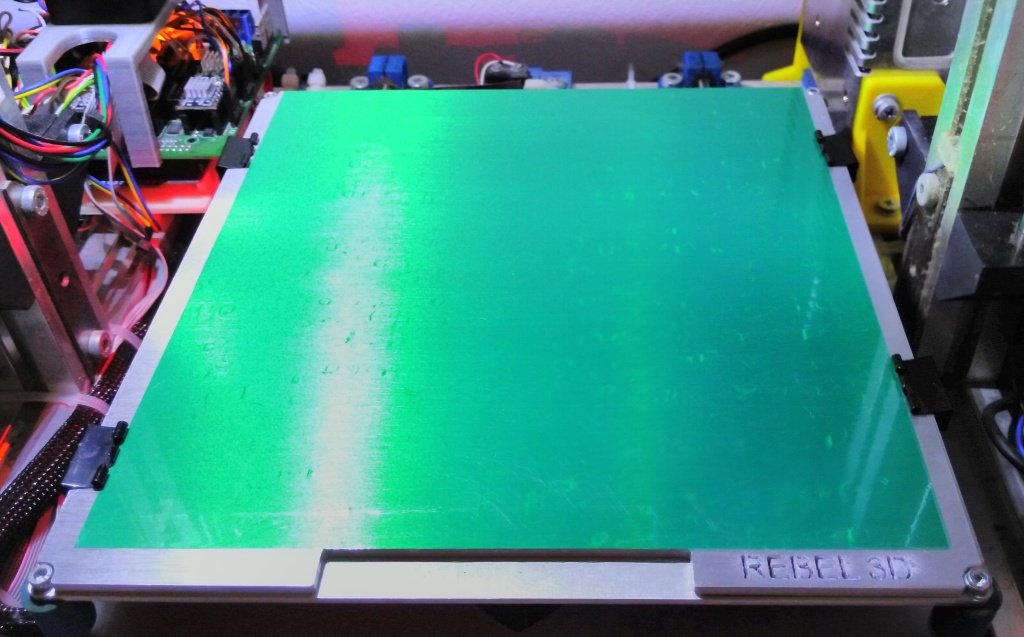

Nezdá se to jako špatnný nápad ne ? Po těch X letech, co lepim stejně na zrcadlo kapton mi toto připadá o level trochu jinde. Cena té desky bude samozřejmě vyšší, než zrcadlo, ale řeší to téměř dokonale rozložení teploty, eliminuje možnost poškození vytržení části povrchu (štípání zrcadla) , je to odnimatelné a určitě je výsledná teplota povrchu blíže teplotě termistoru ;)

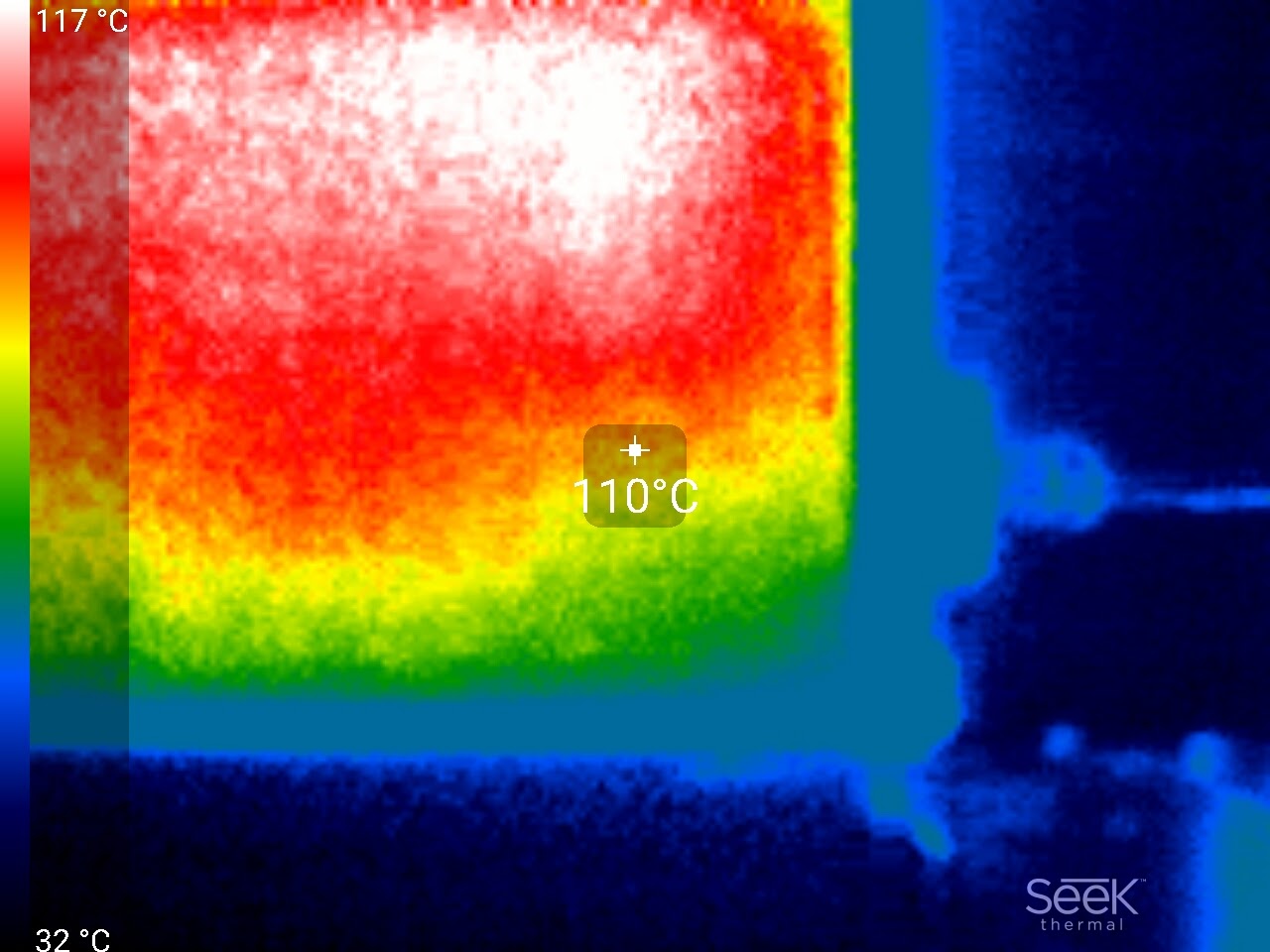

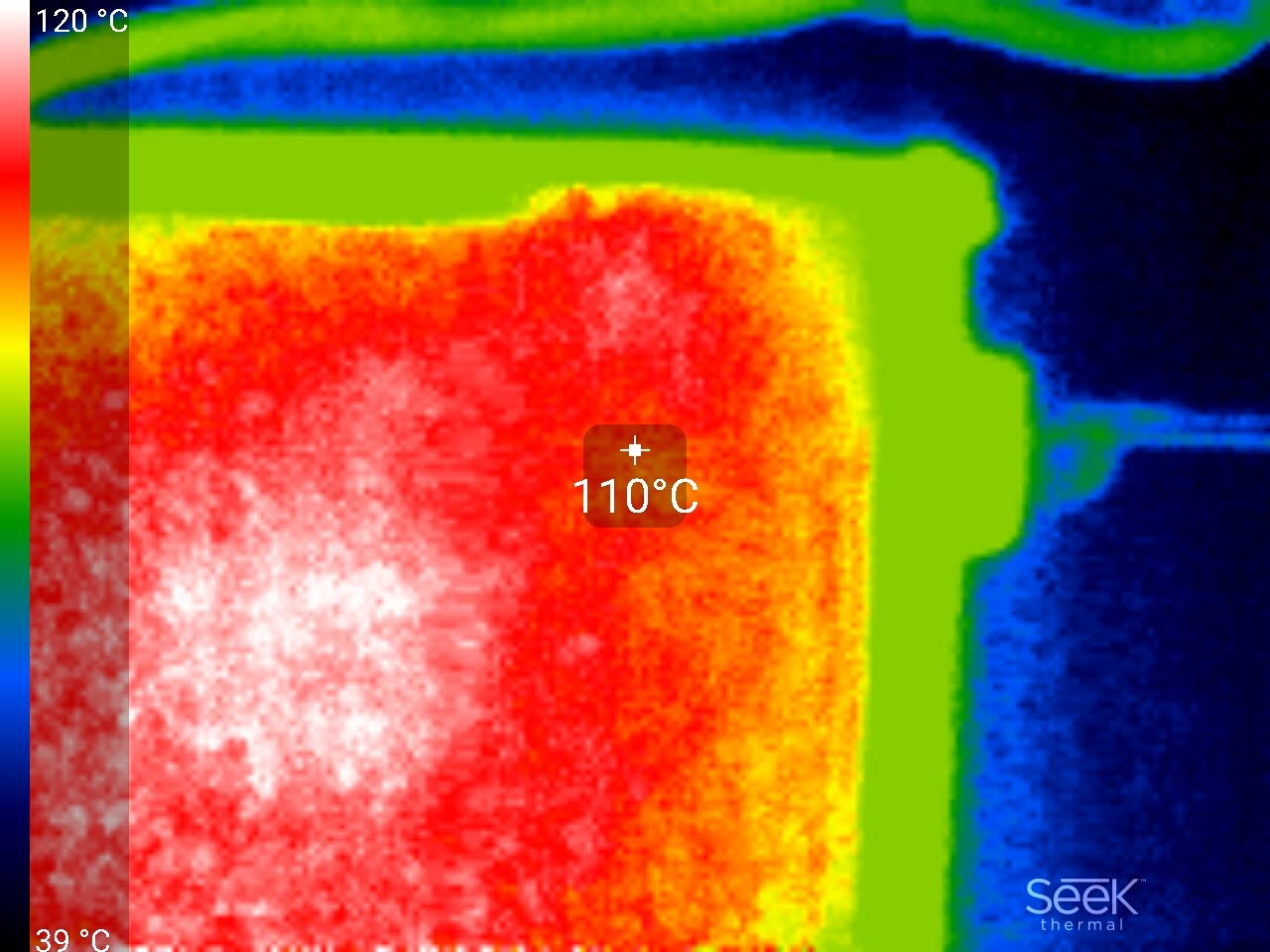

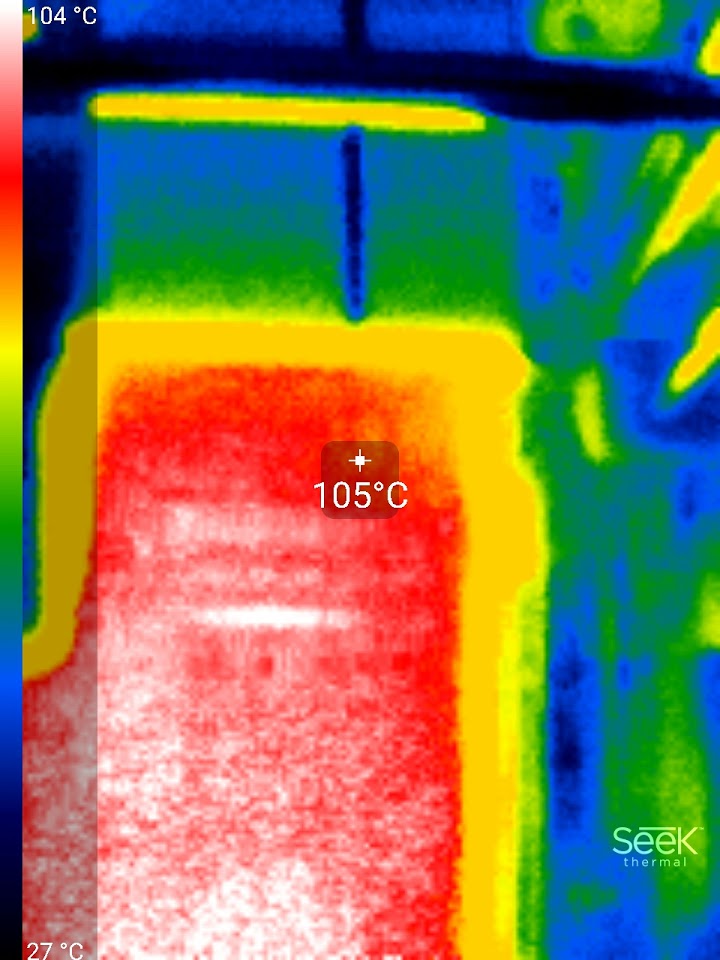

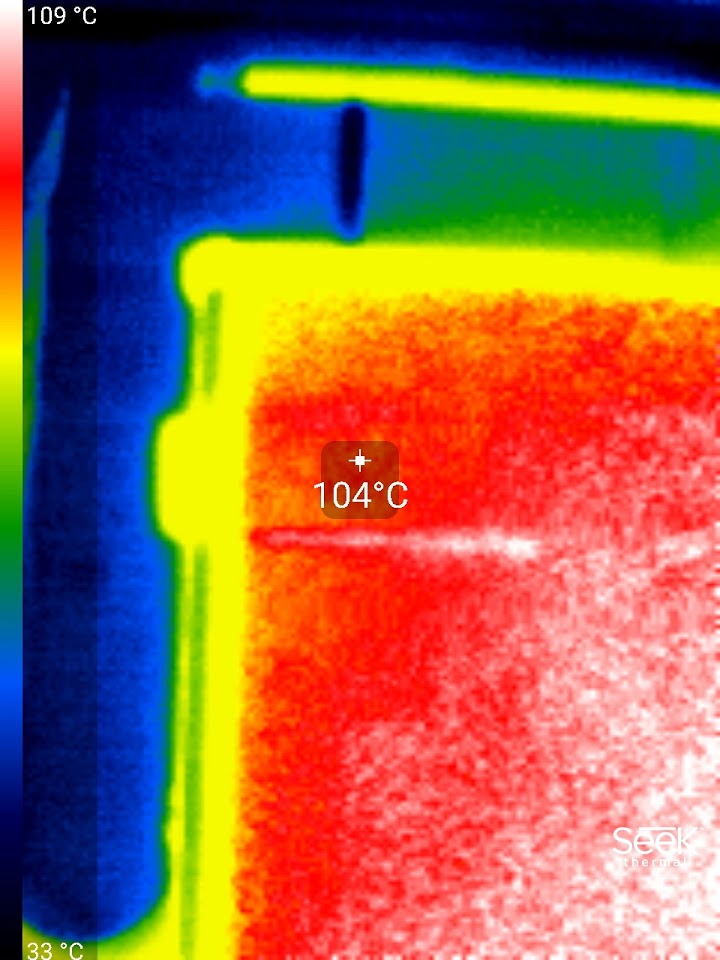

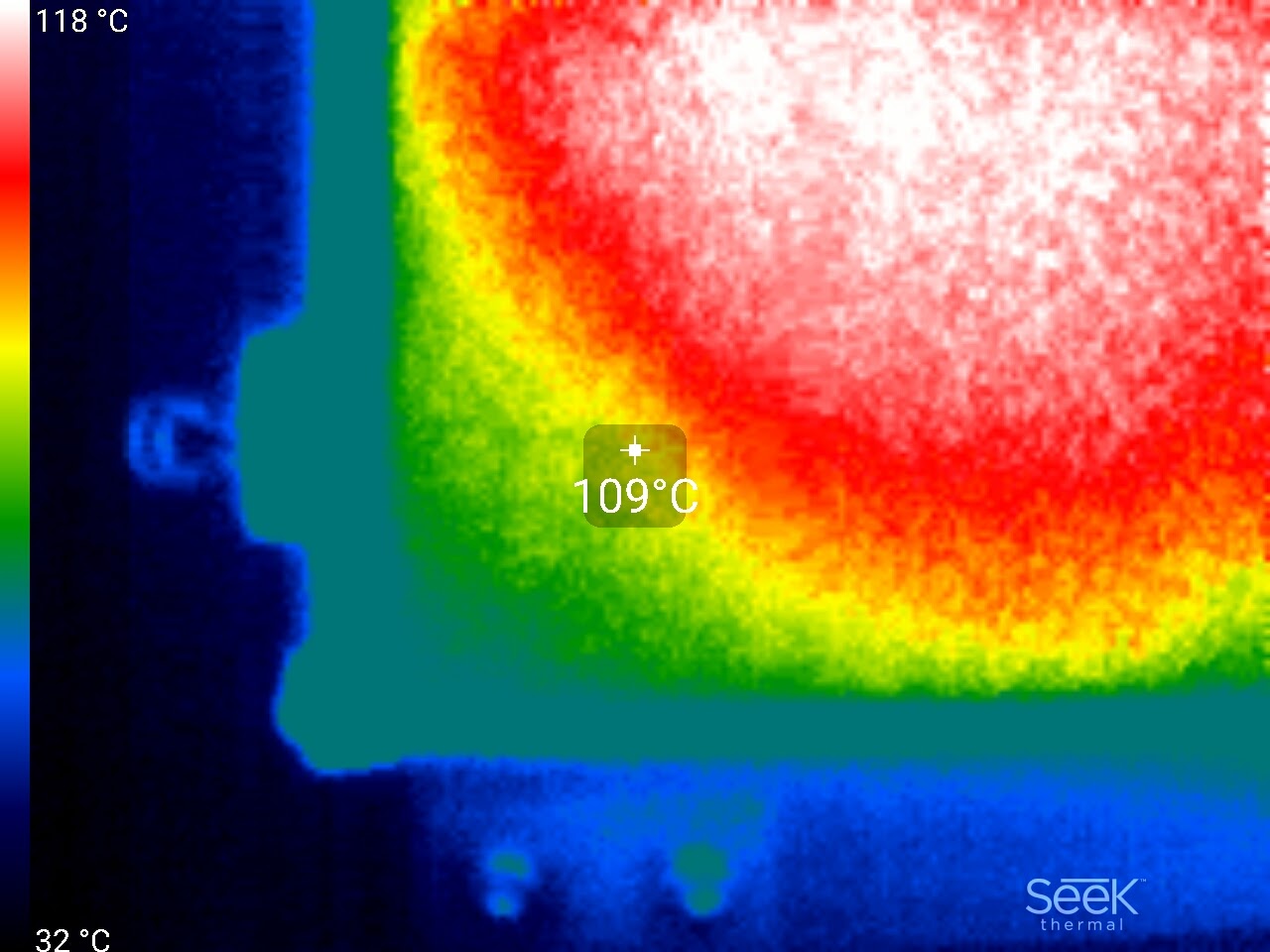

a sklasickou MK2

  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3631
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Al deska místo zrcadla ?

Příspěvekod medapeta » 08.12.2016 00:44

Paráda. A co třeba nějak pohodlně oddělávací přímo MK3 ? Konektor na otop + termistor, rychloupnutí na distanc stolku...
  • 0

Chceš naštvat lidi ? Dej blbci funkci :-)
medapeta

Příspěvky: 1505
Images: 57
Registrován: 31.05.2016 22:14
Bydliště: Praha
Reputation: -1
Pokud je snaha, dá se to napravit.

Re: Al deska místo zrcadla ?

Příspěvekod kroxigor » 08.12.2016 05:55

To vypadá dobře. Co rychlost natopení proti sklu, je to řádově jinde?
  • 0

Rebel II V33 (Marlin 2.0.x), "Anikubík" Kossel Linear Plus (Marlin 1.1.x) - domácí
Original Prusa i3 plus 1,75, Original Prusa i3 MK3 - služební
PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1659
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Al deska místo zrcadla ?

Příspěvekod mraviation » 08.12.2016 08:00

To vypadá hodně dobre, kolik te to stalo? A je ta deska rovna? To by pak hladce řešilo autobed leveling.
  • 0

mraviation

Příspěvky: 48
Registrován: 22.08.2016 08:38
Reputation: 0

Re: Al deska místo zrcadla ?

Příspěvekod Rebel » 08.12.2016 08:23

medapeta> urcite odnimatelnou MK3 ne. Dalsi spoje, dalsi problemy, urcite horsi manipulace pri lepebi kaptonu ci pet pasky..... V kombinaci s klasickou MK2 to vyjde obdobne jako Al MK3 a ma to jednoznacne vyhodu snadne demontaze.

kroxigor> zatim jsem to nemeril, ale kolega mi psal, ze mu to na 110°C na LCD vysplha o 50s pozdeji (nevim nyni ale puvodni celkovy cas se zrcadlem). Je zde ale otazkou, zda je nyni potreba topit na tech 110`C, protoze povrchova teplota je minimalne o 5`C vyssi, nez pri zrcadle.

mraviation> cenu zatim nechci resit, dnes budu mit asi nejaky nastrel pri vetsim poctu, ale chci to nejdrive otestovat dlouhodobeji. Nyni je to vyrezano laserem z nejakeho blativeho hlinikoveho plechu o tlosce 3mm (co se naslo, ale i tak se to zda ok), tatze pristi varku udelame z neceho tvrdsiho a testnu aspon tyden tisku na nove/krive MK2, abych vedel, co to udela. Nyni je rovina srovnatelna se zrcadlem, tedy pokud MK2 do stredu tlaci, dojde k lehkemu prohnuti. Je otazkou, co to udela casem, proto to chci jeste testnout. Nic mene Al bedy pouzivam na RI minimane 5 let, takze to vidim pozitivne :)

Z meho pohledu je to kazdopadne jednoznacna zalezitost, pokud se neprojevi nejaky vetsi neduh, tak uz zrcadlo nechci na tiskarne videt :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3631
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Al deska místo zrcadla ?

Příspěvekod Ballbutick » 08.12.2016 09:38

Já mám hliníkovou frezovanou 5mm desku už od začátku(sklo nevydrželo 110°C). zkoušel jsem sklo na PLA a už bych se k němu od hliníku nevracel. Jen je potřeba sehnat rovnej kus.. hliník není sklo takže se umí pořadně prohnout. Topím ale pod tím 220V cca 400W.
  • 0

Ballbutick

Příspěvky: 124
Registrován: 22.08.2015 10:05
Reputation: 0

Re: Al deska místo zrcadla ?

Příspěvekod kroxigor » 08.12.2016 09:41

Akorád to nesmíš pak posílat Českou poštou - by ti z toho během přepravy vyklepali ešus :D
  • 0

Rebel II V33 (Marlin 2.0.x), "Anikubík" Kossel Linear Plus (Marlin 1.1.x) - domácí
Original Prusa i3 plus 1,75, Original Prusa i3 MK3 - služební
PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1659
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Al deska místo zrcadla ?

Příspěvekod Rebel » 08.12.2016 09:47

lepsi esus, nez krabice strepu :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3631
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Al deska místo zrcadla ?

Příspěvekod Ballbutick » 08.12.2016 10:01

tak je fakt že ČP zničí i kovadlinu
  • 0

Ballbutick

Příspěvky: 124
Registrován: 22.08.2015 10:05
Reputation: 0

Re: Al deska místo zrcadla ?

Příspěvekod medapeta » 08.12.2016 10:02

Zdá se mi to, nebo na fotce je 20x30 ?
  • 0

Chceš naštvat lidi ? Dej blbci funkci :-)
medapeta

Příspěvky: 1505
Images: 57
Registrován: 31.05.2016 22:14
Bydliště: Praha
Reputation: -1
Pokud je snaha, dá se to napravit.

Re: Al deska místo zrcadla ?

Příspěvekod Rebel » 08.12.2016 10:09

Zda se ti to :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3631
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Al deska místo zrcadla ?

Příspěvekod medapeta » 08.12.2016 10:35

Uff, to se mi ulevilo, protože by se mi špatně ladilo ;-) Cena by šla srazit úpravou těch rohů na jednoduché šikminy a k tomu nějaké tisknutelné udělátko na šroubky do kterého to zapadne, pak to nebude nutné dělat laserem co myslíš ?
  • 0

Chceš naštvat lidi ? Dej blbci funkci :-)
medapeta

Příspěvky: 1505
Images: 57
Registrován: 31.05.2016 22:14
Bydliště: Praha
Reputation: -1
Pokud je snaha, dá se to napravit.

Re: Al deska místo zrcadla ?

Příspěvekod jokerit » 08.12.2016 10:52

No přiznám se, že jsem asi před dvěma lety zkoušel něco podobného na svém Wilsonovi, ale po pár měsících se mi Al deska pokroutila k nepotřebě. Použil jsem desku 3mm + hnědý kapton. Ale dokud byla deska rovná, šlo to velice dobře. Takže buď jsem měl smůlu na desku, nebo je tu tohle riziko deformace.
  • 0

Rebel II, Rebel III, Kossel Plus, Wilson, Darwin, Prusa I3 MK2S MM
jokerit

Příspěvky: 30
Registrován: 01.04.2015 09:06
Bydliště: Chlumec
Reputation: 0

Re: Al deska místo zrcadla ?

Příspěvekod Rebel » 08.12.2016 10:55

Rozdil mezi vyrobou skoseneho, nebo vybraneho rohu nehraje v cene zadnou roli (pokud si si teda nemyslis, ze to budu pizlat pilkou a zabrusovat, to by vyslo naopak daleko draz) a na udelatko se muzu z vysoka vys...., nevim proc bych to mel delat slozite, kdyz to jde jednoduse.
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3631
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Al deska místo zrcadla ?

Příspěvekod oscar » 08.12.2016 12:40

//oscar: odstraneny plky. vice jiz jen k tematu prosim.
  • 0

.... večer se přezujou, hodinu frézujou ....
oscar

Příspěvky: 731
Images: 4
Registrován: 16.06.2014 20:51
Bydliště: Perníkovice
Reputation: 10
Jen tak dál :)
