Pochlubte se se svojí kostkou

[lubosh]

Zde moje Cube ke stažení v HTML5:
http://www.uschovna.cz/zasilka/PODJD42CLVT6J8IH-RBP

Bohužel zatím nemám čas to sem dát v STL a dělat tomu podporu (viz má vlákna Rebel II b. a c.), ale časem určitě.
Tiskne k mé naprosté spokojenosti, nevidím už moc prostor pro smysluplné vylepšení (jinak jsem ale skromný)

[honzahs]

čao, tak já se du taky pochlubit. Stálo to dost práce a usílí, hodně předělávání, ale už tisknu. Je to konstrukce podle scube. Ale tiskový rozměr odhadem 300x300x500. Zatím nebyl čas přesně zjistit kolik vydá rozměrově až na doraz.


EDIT: tisková plocha je 300x300x470 po menších úpravách dílů bych se dostal asi i na těch 500, ale tohle zatím stačí.

[M&A 3D tlac]

Masina ... pekna praca

[PM Invent]

Parádní, mohl bych poprosit není li to tajné nějaké detaily jak se dá vyřešit rovinnost a ohřev tak velkého hb ?
Díky.

[honzahs]

Parádní, mohl bych poprosit není li to tajné nějaké detaily jak se dá vyřešit rovinnost a ohřev tak velkého hb ?
Díky.

je to klasika MKII HB, ten červený a na něm mám na magnety přidělanou hlinikovou desku. o zbytek se postará reida sonda.
Co se týká vyhřívání, tak jedu na 24V se 400W zdrojem, s deskou RUMBA+. Jede to vše v pořádku.

[zemciko]

Magnety? Co tam máš za magnety že přežijí opakovaný ohřev?

[Hrdla]

Magnety na hliníku? Zázrak.

[honzahs]

Magnety? Co tam máš za magnety že přežijí opakovaný ohřev?

Zatím je mám jen na zkoušku. Jsou to solenoidní nebo jak se jim říká. měli jsme jich v práci dost a prášilo se na ně... tak to vyzkouším. Uvidim jak to dlouho vydrží. Vím o tom vyhřátí a ztrátě magnetismu. Ale znáš to. co nevyzkoušíš, nevíš

[honzahs]

Magnety na hliníku? Zázrak.

týýýýjo velký zázrak. Jsem čaroděj vůbec nejde nalepit speciálním lepidlem na hliník kousek ocelového plechu a hned je magnetický dexempó magnetoflex

[Hrdla]

Tak sorry, máš pravdu. To mě nenapadlo, spojení magnet a hliník mě prostě zarazilo. A nemáš mezi pcb a tou Al deskou moc velkou mezeru? No, ale asi ti to tak funguje dobře.

[zemciko]

Hádám že PCB desku má menší než tu hliníkovou.
Ale to zas je otázka rovnoměrnosti ohřevu... Já sám bych tam asi udělal packy z boku. Momentálně používám zahloubenou díru pro 8 šroubů v kombinaci s izolací a vcelku to funguje.
Koukám na ty kostky a vypadá to pěkně (měl bych se do jedné taky konečně pustit) ale co mně zaráží, že ani jeden ji neuděláte zakrytovanou a temperovanou.

[Hrdla]

Ja se na to taky chystám, chci ji s lineárním vedením, core xy, zakrytovanou a temperovanou...ale zatim je to jen v hlavě.

[honzahs]

rovnoměrnost ohřevu je myslím dobrá, proměřoval jsem to trošku v rychlosti. on ten hliník to teplo vede moc dobře.

tak já vám ji ještě zakrytuju at to i vypadá no

[mgiorgio]

Hádám že PCB desku má menší než tu hliníkovou.
Ale to zas je otázka rovnoměrnosti ohřevu... Já sám bych tam asi udělal packy z boku. Momentálně používám zahloubenou díru pro 8 šroubů v kombinaci s izolací a vcelku to funguje.
Koukám na ty kostky a vypadá to pěkně (měl bych se do jedné taky konečně pustit) ale co mně zaráží, že ani jeden ji neuděláte zakrytovanou a temperovanou.

Zdravim zemciko
Ja seom to uz zakril ale len zboku podarilo sa mi najst v OBI plexisklo v rozmere 50x50 4mm s tym som to zakril z vrchu este neviem ako to budem to este vymyslim zatila vo vnutri 5-8 °C rozdiel od vonkajsej teploty.

[Ferdasek]

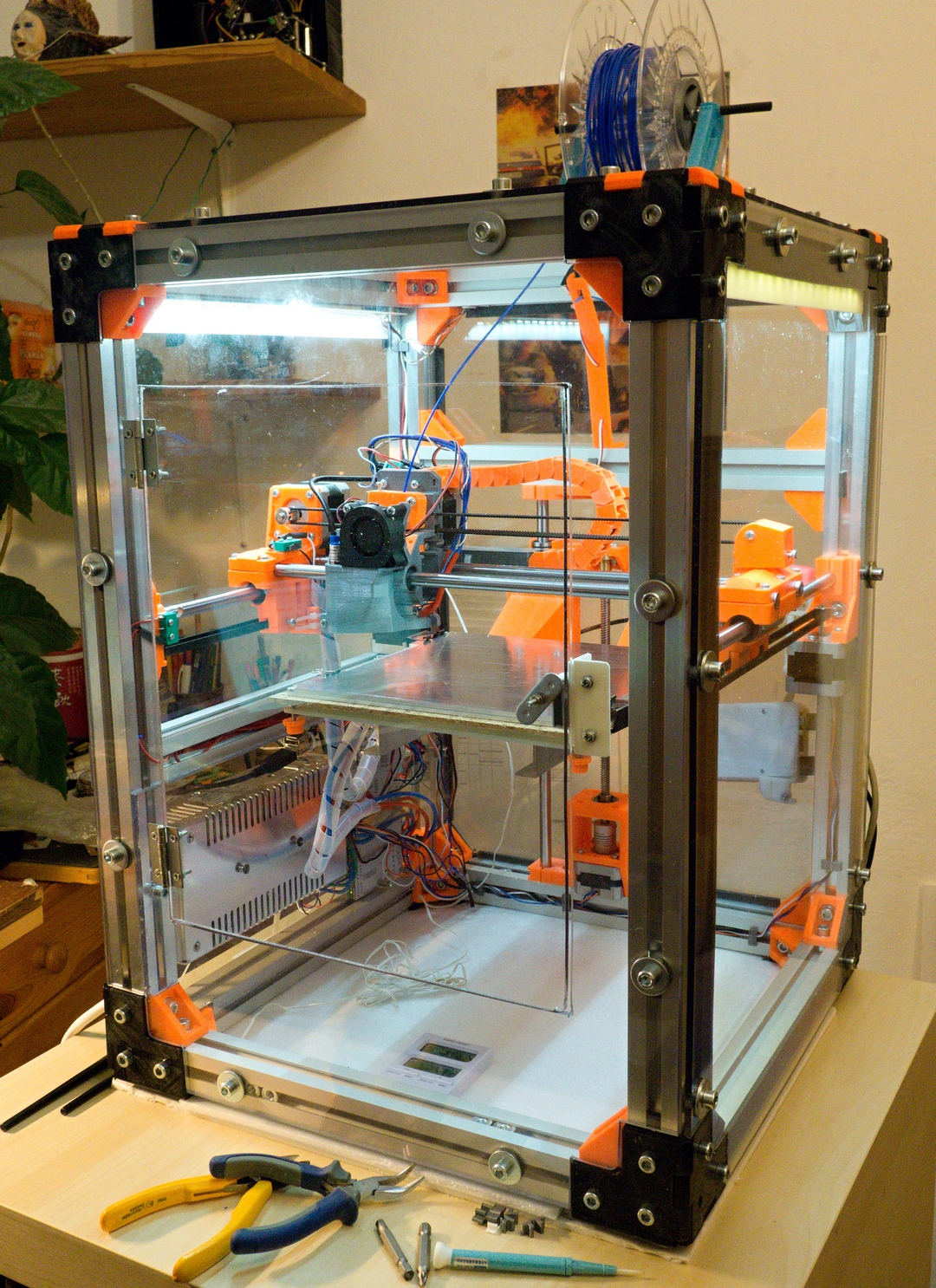

Tak se chlubím kostkou - nekostkou. Musel jsem zvětšit výšku abych mohl tiskárnu zakrytovat - jinak mi nešlo udělat vedení filamentu... Zakrytováno 4mm polykarbonátem. Při tisku z ABS je vevnitř kolem 40-45 stupňů.
