Příspěvekod tom666 » 13.10.2016 12:23

Uprava x-vozika (Rebel II v32) s moznostou vyuzitia klznych puzdier KU 0816.

Parametre puzdra KU 0816:
* vnutorny priemer 8 mm
* vonkajsi priemer 10 mm
* sirka 16 mm

Stiahnete z prilohy, alebo z:
http://www.thingiverse.com/thing:1824340
rebel_2_v32_x_carriage_ku_0816_v3.stl
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil tom666 dne 17.10.2016 10:26, celkově upraveno 3
Prusa i3 MK2s, Creality Ender-3, Anycubic i3 Mega, Sunhokey Prusa i3 Clone. Na predaj: Rebel II v33 Bowden.
tom666

Příspěvky: 500
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: Modifikacia x-vozika (Rebell II v32) - klzne puzdra KU 0

Příspěvekod straciam » 13.10.2016 19:00

krasa... takych puzdier mam plno, pouzijem asi tuto verziu..
  • 0

Ins-piration: No pass, no problem.
Rebelix X2, Rebel II HD vo vystavbe.
straciam

Příspěvky: 60
Registrován: 08.11.2015 21:04
Bydliště: Podbrezova, SR
Reputation: 0

Re: Modifikacia x-vozika (Rebell II v32) - klzne puzdra KU 0

Příspěvekod medapeta » 13.10.2016 21:10

Ložiska v ČR k sehnání například zde: http://www.dimensor.cz/index.php?sort=n ... qs=KU+0816
  • 0

-----------------------------------------------------
Naše země, naše pravidla. Čobol Go Home Obrázek
medapeta

Příspěvky: 1452
Images: 57
Registrován: 31.05.2016 22:14
Bydliště: Praha
Reputation: 4
Jen tak dál :)

Re: Modifikacia x-vozika (Rebell II v32) - klzne puzdra KU 0

Příspěvekod pokrivnik » 15.10.2016 05:49

Ma to uz niekto otestovane? Jazdi to dobre?
  • 0

pokrivnik

Příspěvky: 70
Registrován: 19.10.2014 18:26
Reputation: 0

Re: Modifikacia x-vozika (Rebell II v32) - klzne puzdra KU 0

Příspěvekod straciam » 15.10.2016 11:23

ano, mam to sice na rebelix X2, ale jazdi to dobre. na Z osi som nechal gulickove, tie moc nebehaju hore dole..
na X aj Y mam tieto teflonove a som spokojny. idem s nimi robit aj rebel II HD ale uz vsetky osi.
  • 0

Ins-piration: No pass, no problem.
Rebelix X2, Rebel II HD vo vystavbe.
straciam

Příspěvky: 60
Registrován: 08.11.2015 21:04
Bydliště: Podbrezova, SR
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod tom666 » 16.10.2016 11:16

Uprava z-posuvu s vyuzitim klznych puzdier KU 0816.

Stiahnete z prilohy, alebo z:
http://www.thingiverse.com/thing:1829840
rebel_2_v32_z_carriage_right_ku_0816.stl

rebel_2_v32_z_carriage_left_ku_0816.stl
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil tom666 dne 17.10.2016 10:34, celkově upraveno 1
Prusa i3 MK2s, Creality Ender-3, Anycubic i3 Mega, Sunhokey Prusa i3 Clone. Na predaj: Rebel II v33 Bowden.
tom666

Příspěvky: 500
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod tom666 » 17.10.2016 10:28

Ako posledne zverejnujem upravene drziaky klznych puzdier KU 0816 pre os Y.

Stiahnete z prilohy, alebo z:
http://www.thingiverse.com/thing:1832100
rebel_ii_v32_y-carriage_holder_ku_0816.stl
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Prusa i3 MK2s, Creality Ender-3, Anycubic i3 Mega, Sunhokey Prusa i3 Clone. Na predaj: Rebel II v33 Bowden.
tom666

Příspěvky: 500
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod Havrankh » 18.01.2017 11:37

Blbá otázka, ale jak tam ty pouzdra fixujete? vytiskl jsem jeden držák z PET a přijde mi že to dost pruží. Pouzdra ještě doma nemám.
  • 0

Havrankh

Příspěvky: 25
Registrován: 09.10.2016 21:18
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod MartinCZ » 19.01.2017 13:32

Já je zatlačil rukou proti pevnému podkladu (svěrák) a drží. Pro druhou tiskárnu se mi nechtělo tisknout vše znova, tak jsem si jen nakreslil a vytiskl redukční kroužky z Ø15 na Ø10 a ty jsem místo LM8UU vlepil acetonem (vše z ABS) a do nich dal tyto pouzdra. Oproti čínským ložiskům neskutečný ztišení a minimální vůle.
  • 0

MartinCZ

Příspěvky: 24
Registrován: 20.10.2016 11:52
Bydliště: Znojemsko
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod OK1UGA » 16.03.2017 14:28

Moji variaci na toto téma najdete zde: http://ok1uga.nagano.cz/3d_modi.htm .
Výsledky jsou parádní. Tiskárna konečně tiskne tak, jak jsem si vždy představoval že by měla tisknout.

Martin.
  • 0

OK1UGA

Příspěvky: 53
Registrován: 24.06.2015 20:19
Bydliště: Rychnov n/Kn nebo Liberec
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod Otomar » 16.03.2017 19:10

Je vidět, že si vyhraješ a líbí se mi, že vždy shrneš výsledek úpravy.

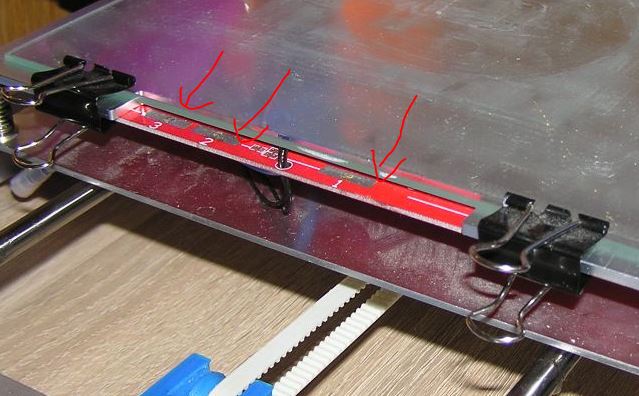

Co tento detail...nemáš obavy o zkrat?
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Customized REBEL II & direct HEVO
Otomar

Příspěvky: 581
Images: 0
Registrován: 20.12.2014 11:24
Bydliště: JMK
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod straciam » 16.03.2017 20:11

som rad ze sa moj napad s kovovymi loziskami ujal a pomaly sa rozsiruje :) a vnutri je vrstva teflonu. vyrabaju sa aj s inym materialom vo vnutri, aj s vrstvou uhlika, ktory tiez maze a aj take, ktore maju v teflonovej vrtsve take jamky, kde sa zhromazduje mazaci tuk. ale to su uz na ine aplikacie. tieto s teflonovou vrstvou su asi najlacnejsie.
  • 0

Ins-piration: No pass, no problem.
Rebelix X2, Rebel II HD vo vystavbe.
straciam

Příspěvky: 60
Registrován: 08.11.2015 21:04
Bydliště: Podbrezova, SR
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod OK1UGA » 16.03.2017 23:13

Otomar píše:Je vidět, že si vyhraješ a líbí se mi, že vždy shrneš výsledek úpravy.

Co tento detail...nemáš obavy o zkrat?


Ne nemám, je tam dostatečná mezera - cca 5mm. To bych tam musel na dvou místech najednou šťourat něčím vodivým. Pak bych si ten zkrat zasloužil :-).

Martin.
  • 0

OK1UGA

Příspěvky: 53
Registrován: 24.06.2015 20:19
Bydliště: Rychnov n/Kn nebo Liberec
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod crown » 18.03.2017 01:01

Ja to nedavno predelaval na X a kdyz uz jsem byl v tom, tak i na Z. Vysledek zatim vypada fajn, vule jsou mensi (temer nula) a nemelo by to vydirat drazky do tyci (nemam kalene). Na Y se chystam a ten napad vytisknout pojezdy dohromady je dobry napad.
Jako pojezdy jsem pouzil toto. Jsou kratsi, jen 10mm. Do pojezdu X jsem nacpal 4+4 a do Z po trech.
http://www.ebay.com/itm/332068145000
  • 0

crown

Příspěvky: 309
Registrován: 08.11.2015 09:30
Reputation: 0

Re: Modifikacia Rebell II v32 s pouzitim klznych puzdier KU

Příspěvekod Ganmen » 20.05.2017 22:01

Netreba kupovať na ebay, majú ich aj tu:
https://www.evrox.sk/e-shoploziska/esho ... ro-KU-0810
  • 0

Ganmen

Příspěvky: 1
Registrován: 20.05.2017 21:56
Reputation: 0
