Prusa drive gear extruder na REBEL

[mochr]

tak neco takoyho se chystam vymysle taky, protze se me nejak strhy srouby, co drzi motor X a nemuz napnout remen. tak jedina volba je udelat stelovaci kladku na druhe strane . vypada to jednoduse a funkcne

[lubosh]

Fakt to má nějakou funkcionalitu?

Jelikož plasty se časem deformují, pevné dorazy tyčí X se určitě hodí. U rebela jsou tyče kratší, a krajní díly jsou napnutím řemene taženy k sobě. Po sestavení jsem šroubky dotáhl až k tyčím, a poté rukou volně jezdil s celou sestavou nahoru a dolů po ose Z a zároveň je postupně dotahoval. Když začal růst odpor při pohybu kousek jsem je povolil a nechal to tak. Až poté jsem napnul řemen X. Toto řešení se mi líbí moc. Šroubky mám v samojisticích matkách.

Ještě vozík X s uchcením kabeláže (upraveno pro HD verzi):

6.stl

vozík osy X

(1.72 MiB) Zobrazeno 12578 krát

[clexpert]

Fakt to má nějakou funkcionalitu?

Jelikož plasty se časem deformují, pevné dorazy tyčí X se určitě hodí. U rebela jsou tyše kratší, a krajní díly jsou napnutím řemene taženy k sobě.

To zní rozumně. Dobrý nápad. Tak to asi taky "vymyslím"

[lubosh]

Zde je má verze, udělal jsem to jednoduše rozříznutím pojezdu Z (Dane promiň ).
Už ale mám hotovou novou, včetně trapézů a 10 mm tyčí, zbývá vytisknout, otestovat a pak ji sem dám také.
Uvnitř pojezdu Z jsou díry na samojisticí matky 3 mm, do napínáku stačí obyčejná s využitím závitu v plastu.

napinak_remene_X old.stl

(1.24 MiB) Zobrazeno 12474 krát

pojezd_Z_pravy_1.stl

(1.36 MiB) Zobrazeno 12474 krát

[Rebel]

Jen makej, já jsem zatím na nic napínák nepotřeboval a je mi to vcelku jedno, co si na to kdo "nalepí" za komponent navíc a více méně od toho to celé nakonec je. Už jsem to psal asi miliónkrát a osobně spoustě lidem říkal a nevím, jestli to nemám někam "pověsit" nad celé fórum, či do každého příspěvku, ale znovu to sem zrekapituluji:

Mnou zveřejněná sestava REBEL II je navržena s ohledem na co nejsnadnější a nejekonomičtější stavbu z dostupných komponentů, při zachování maximální funkčnosti, spolehlivosti a jednoduchým servisem.

"Kdo nevěří, ať tam běží" ale prostě to tak je a je to dlouhodobě ověřeno. Není problém to navrhnout na přesných lineárních vedeních se servama a odměřováním, ale myšlenkou bylo to zpřístupnit širší a spořivé veřejnosti a ne jen "šílencům" podobným mě či těm, co mají doma v přeadsíni soustruh atd

PS: příspěvek je OT, jsem si toho vědom, diskutujte o něm zde pokud možno minimálně, nebo vůbec

[lubosh]

O tom asi nikdo nepolemizuje, moje poznámka byl vtip. Je to reprap a odvedl jsi skvělou práci.
Napínák jsem si udělal z jediného důvodu - chtěl jsem zkoušet vliv napnutí řemene na kvalitu tisku, a najít tak pozici, kdy není zbytečně přepjatý, což se mi povedlo.
Bastlení zdar!!!

[Rebel]

Neberu to jako polemiku a vtip chápu, ale myslím si, že je to dostatečné vysvětlení, proč na té konstrukci nepokračuji stylem přidávání dalších a dalších dílů... ač to do tohoto tématu moc nepatří, ale k tomu jsem se dobrovolně přiznal

[crown]

O tom asi nikdo nepolemizuje, moje poznámka byl vtip. Je to reprap a odvedl jsi skvělou práci.
Napínák jsem si udělal z jediného důvodu - chtěl jsem zkoušet vliv napnutí řemene na kvalitu tisku, a najít tak pozici, kdy není zbytečně přepjatý, což se mi povedlo.
Bastlení zdar!!!

Presne na tohle se chystam. Kdyz tisknu rychle, tak mi to za dirami dela duchy. Myslel jsem, ze mam napnuto malo. Ted vidim, ze muzu mit i moc napnuto. Kazdopadne mi to dovoli pokusy.
A ano, chci to tam proto, ze mam tiskarnu jako hracku, nezbytne to samozrejme neni. Taky mne ten napad vnuknul Danuv napinak na dolni remen.

[hanysl]

Moc děkuji za upravené díly extruderu, sice mám kombinaci Rebela a Prusi, překreslený extruder na zubatici od Rebela nebo MK7 se moc hodil.
Tiskne to teď o 106, jediné co možná někteří zjistí až to budou skládat, mám HE od Dana s hybridní vložkou, a je kratší než ten od 3Draty, ale dá se povysunout.
Ofuk je řešený velice dobře, aspoň mi to konečně fouká tam kam má...

[kroxigor]

Presne na tohle se chystam. Kdyz tisknu rychle, tak mi to za dirami dela duchy. Myslel jsem, ze mam napnuto malo. Ted vidim, ze muzu mit i moc napnuto. Kazdopadne mi to dovoli pokusy.
A ano, chci to tam proto, ze mam tiskarnu jako hracku, nezbytne to samozrejme neni. Taky mne ten napad vnuknul Danuv napinak na dolni remen.

Jestli ti to dělá duchy zaměř se na akceleraci a jerk viz.:http://3dprinterwiki.info/wiki/wanhao-duplicator-i3/duplicator-i3-calibration/firmware-settings/

[crown]

Jasne. Zmenseni akceleraci by pomohlo.

Pouzivam nastaveni slic3ru, ktere jinym funguje celkem bez duchu, takze si myslim, ze mam spatne (malo nebo moc) dotazene remeny. Nebo neco jineho na tiskarne. proste zkusim doladit hardware a potom si hrat se softwarem.

[v3li]

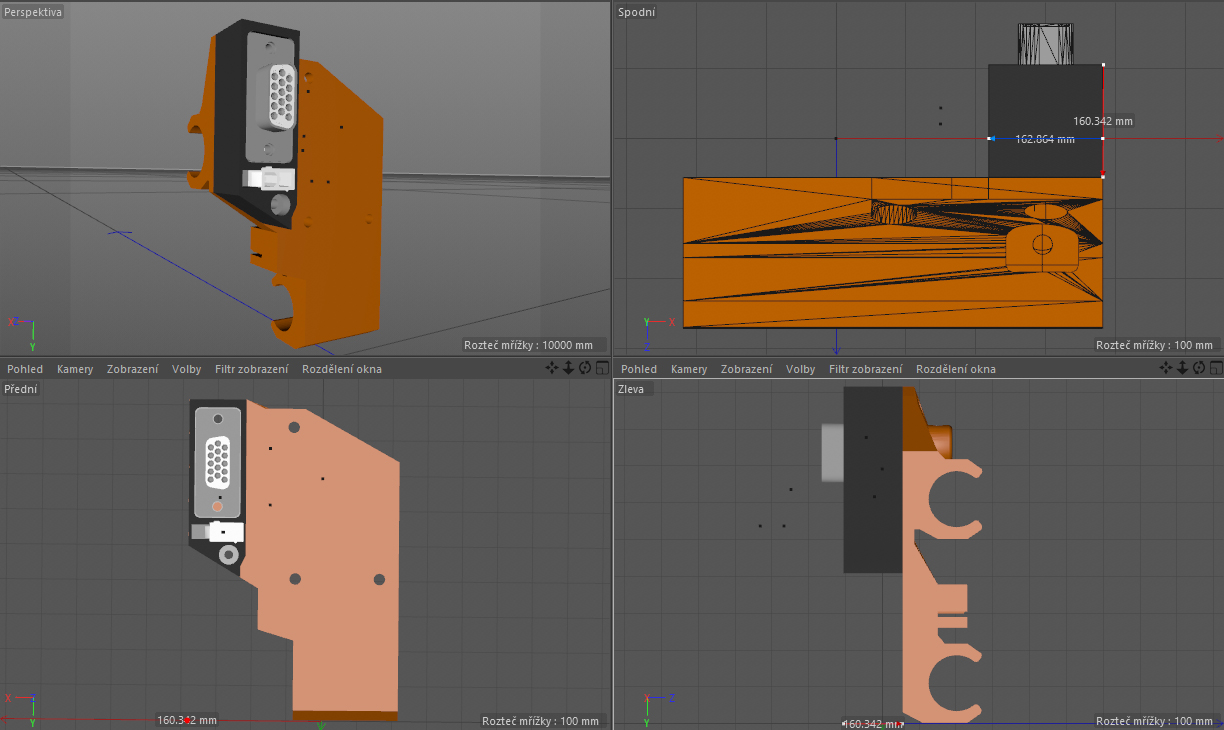

Díky za extruder. Plánuji teď hodně experimentovat a často střádat extruder. Udělal sem si proto takové udělátko a překreslil Při tom i držák.
Třeba se to někomu bude hodit. Canon konektor se pochopitelně dá vyměnit třeba za nepájivé pole.

Materiál:
https://www.gme.cz/konektor-molex-39-28-1023
https://www.gme.cz/konektor-can-15-v-3r

https://www.gme.cz/konektor-can-15-z-3r
https://www.gme.cz/konektor-molex-mini- ... 39-01-2020
https://www.gme.cz/kryt-can-9-ls
https://www.gme.cz/ctb-07mm


Pokud někdo najdete lepší krytku na canon tak budu rád za odkaz.

drzak_ex_v2.stl

(182.02 KiB) Zobrazeno 12121 krát

[bahora]

Za mne bych použil modelářské konetory, které přenesou i slušný proud a hlavně jsou ověřené, že se třepáním "nerozpojí". Například pro 6-ti pin Konektor MPX 6, a pro napájení malej žlutej XT30.

[hippo7]

mpx 6 je na max 35A mam ho i na topeni a pohoda


Sent from my iPad using Tapatalk

[v3li]

Díky za tip, To je on ? http://eshop.mmodely.cz/konektor-mpx-6- ... ce-p13518/

Původně sem chtěl použít kombinovaný konektor ( např.: http://www.conec.com/catalog/cz/d-sub-c ... d-sub.html ) ale je zdá se mi to neúnosně drahé.

Jde mi hlavně o to aby se to dalo celé vyměnit jen co nejjednodušeji pomocí jednoho imbusu a nechci se pokaždé hrabat do drátů.
