Prusa drive gear extruder na REBEL

[lubosh]

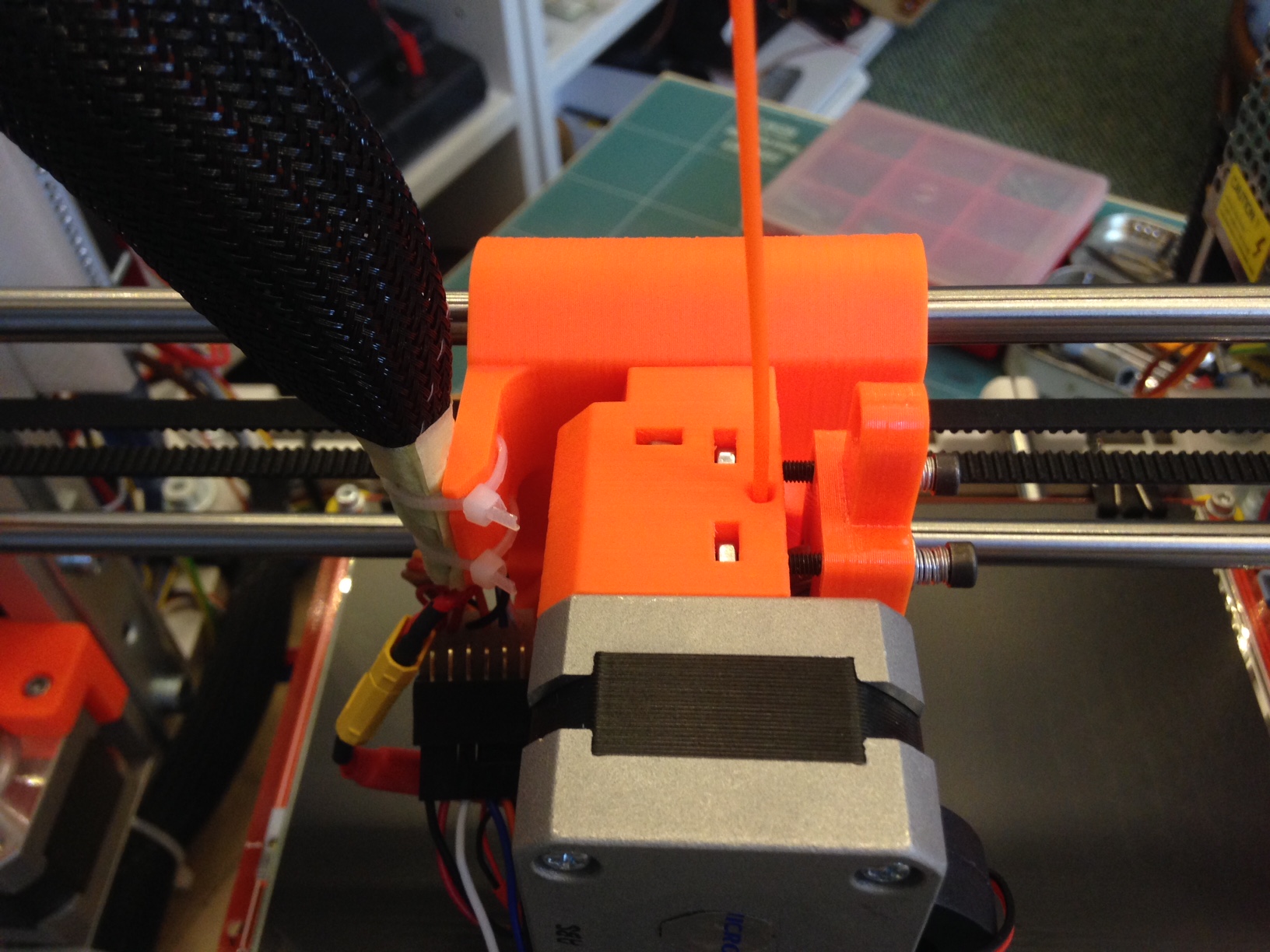

Pružinka je z propisky (jednu delší jsem přepůlil) a ventilátor z číny:
http://www.banggood.com/3D-Printer-12V-DC-50mm-Blow-Radial-Cooling-Fan-p-980653.html

lze i u nás:
http://arduino-shop.cz/arduino-3d-tisk/1108-chladici-ventilator-pro-3d-tiskarny-12v-50mm.html

[lubosh]

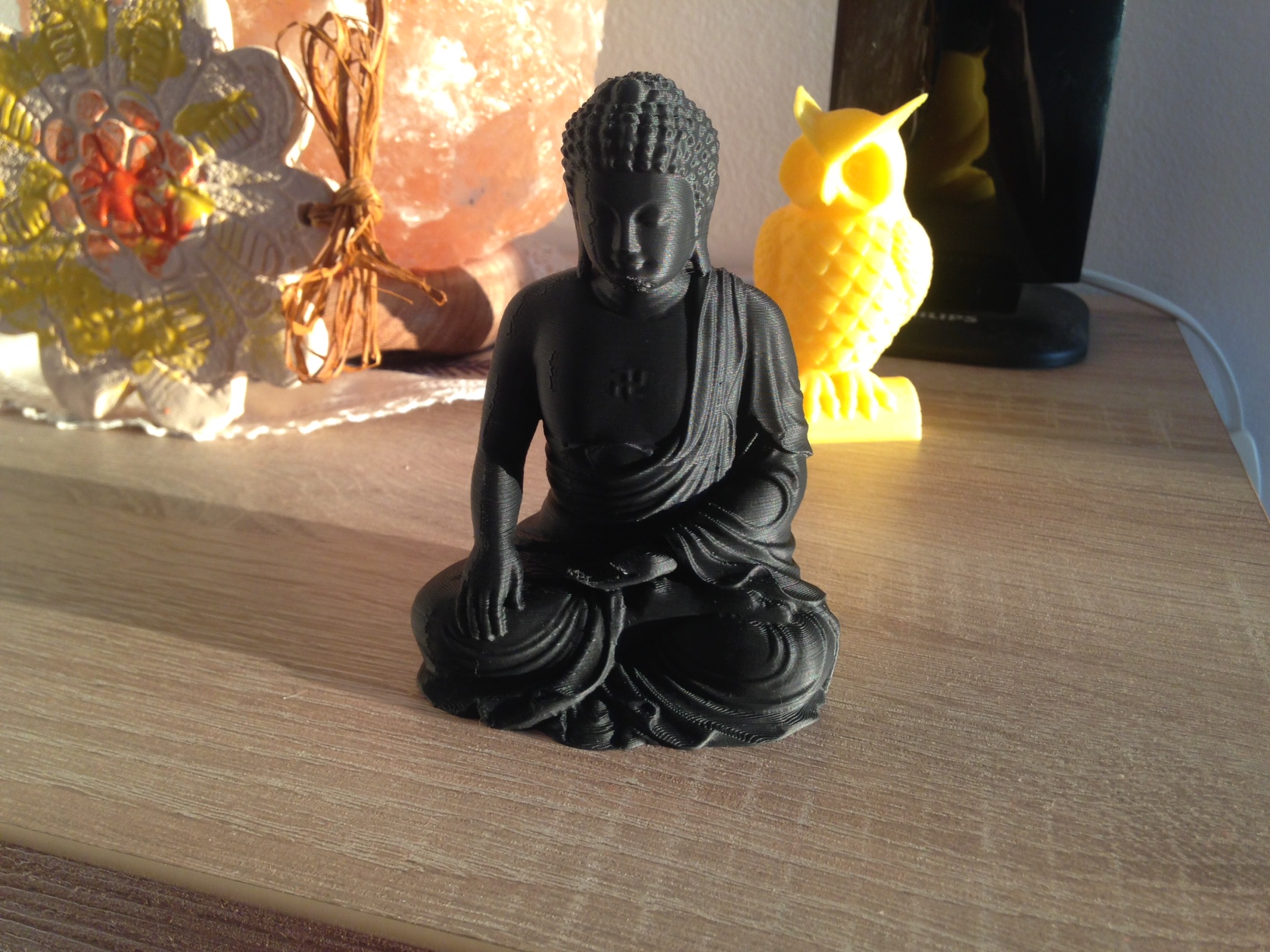

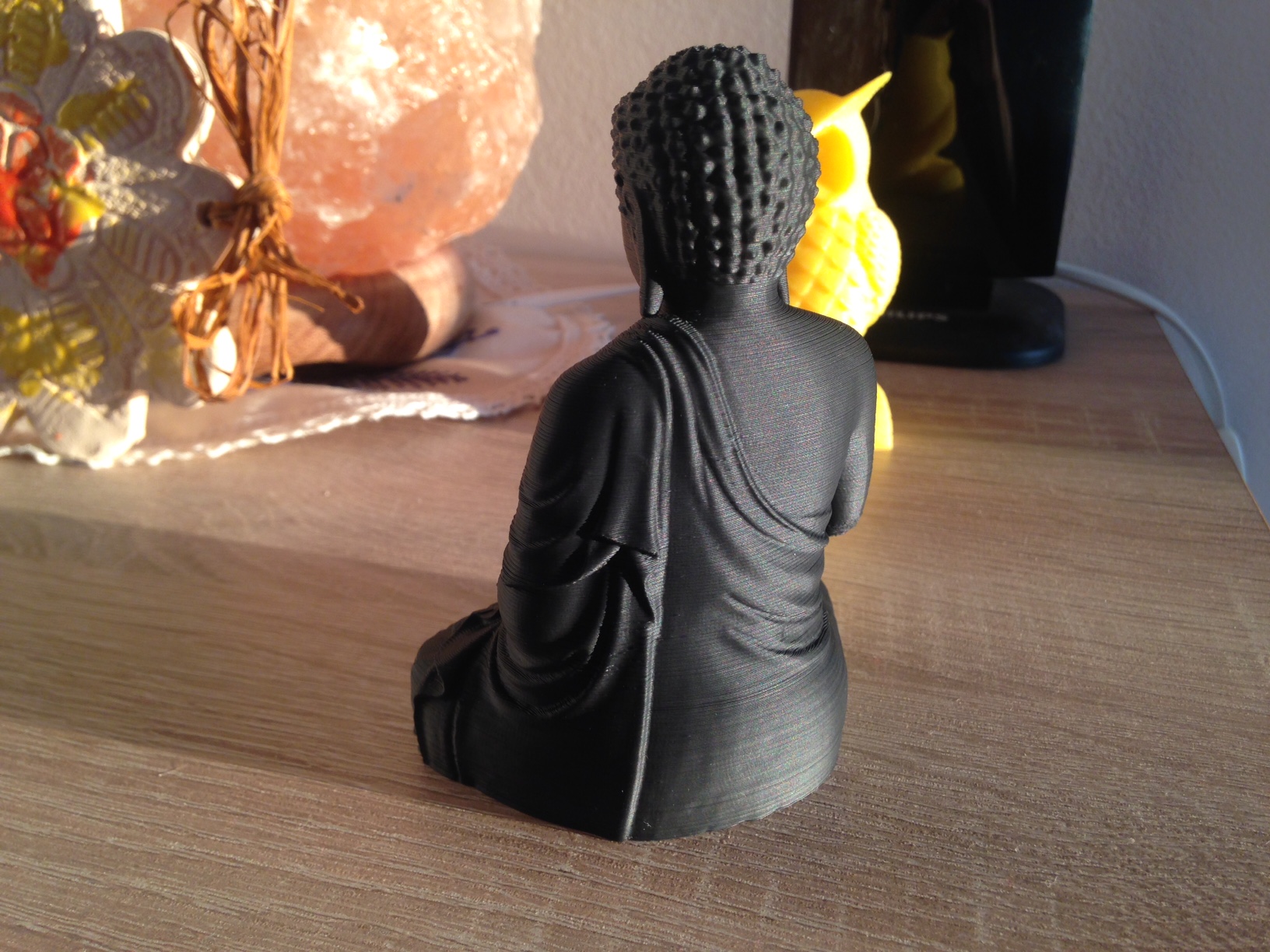

S touto hlavou jsem vytiskl Budhu z obyč. ABS Mladeč, to se mi s původní nikdy nepodařilo tak pěkně a velký objekt.
http://www.thingiverse.com/thing:588058
Zřejmě za to může chlazení teplým vzduchem přez chladič HE, druhý ventilátor jsem nechal vypnutý.
Jediný problém je s velkými převisy, tiskl jsem to bez podpor.
Pak ještě drobnost - umístit šev dozadu. Tak příště...

[Rebel]

Jo, u ABS lehky ofuk teplym vzduchem pomaha Tisk jinak peknej, az na ten slic prez oblicej, to jsou zacatky/konce perimetru ? V cem je to slicovany ?

[lubosh]

Simplify 3D, šev jsem zapomněl nastavit po minulém tisku...
Jsem trubka.

[Rebel]

Jasny, stane se, ale jinak ok

[medapeta]

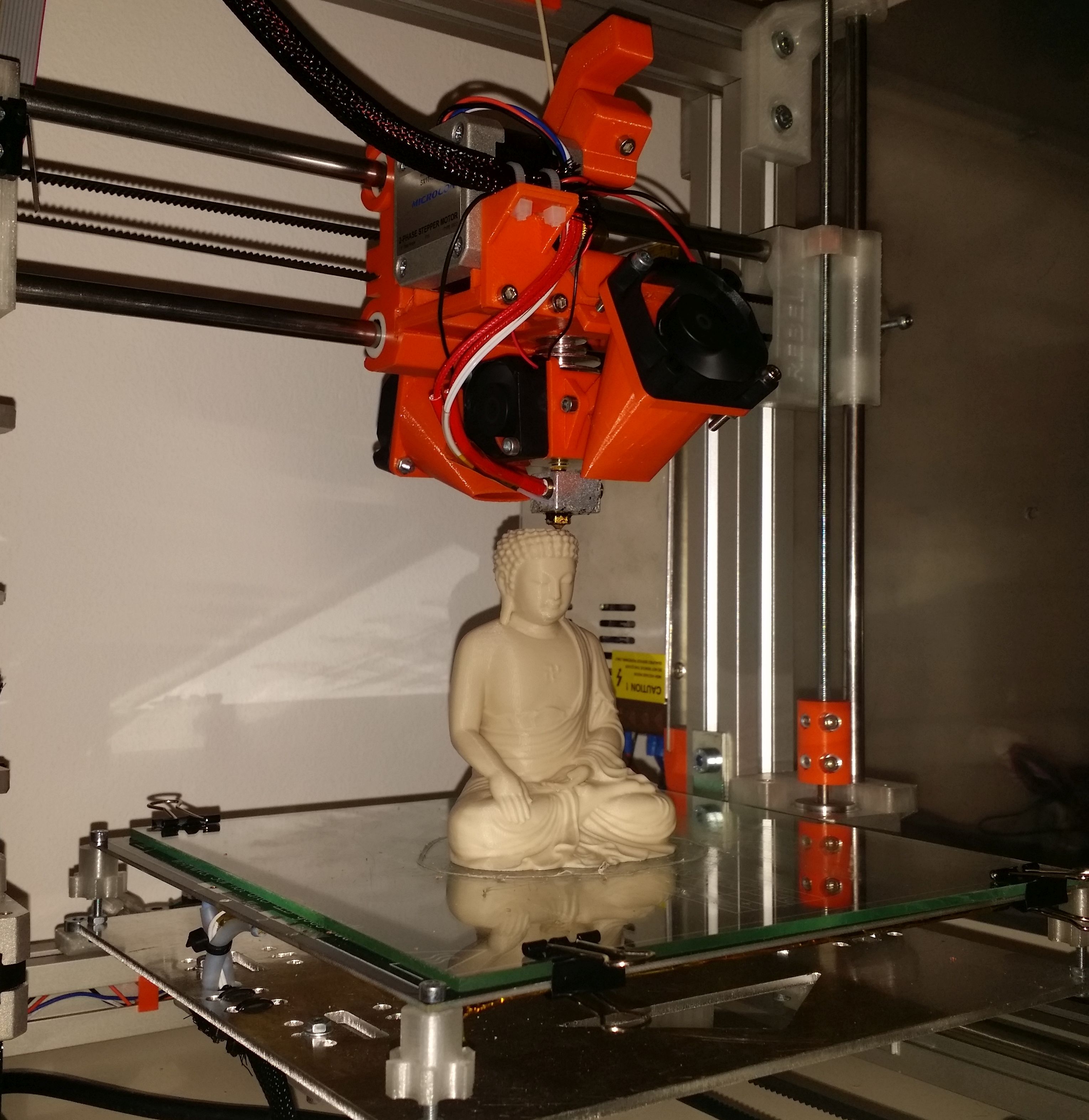

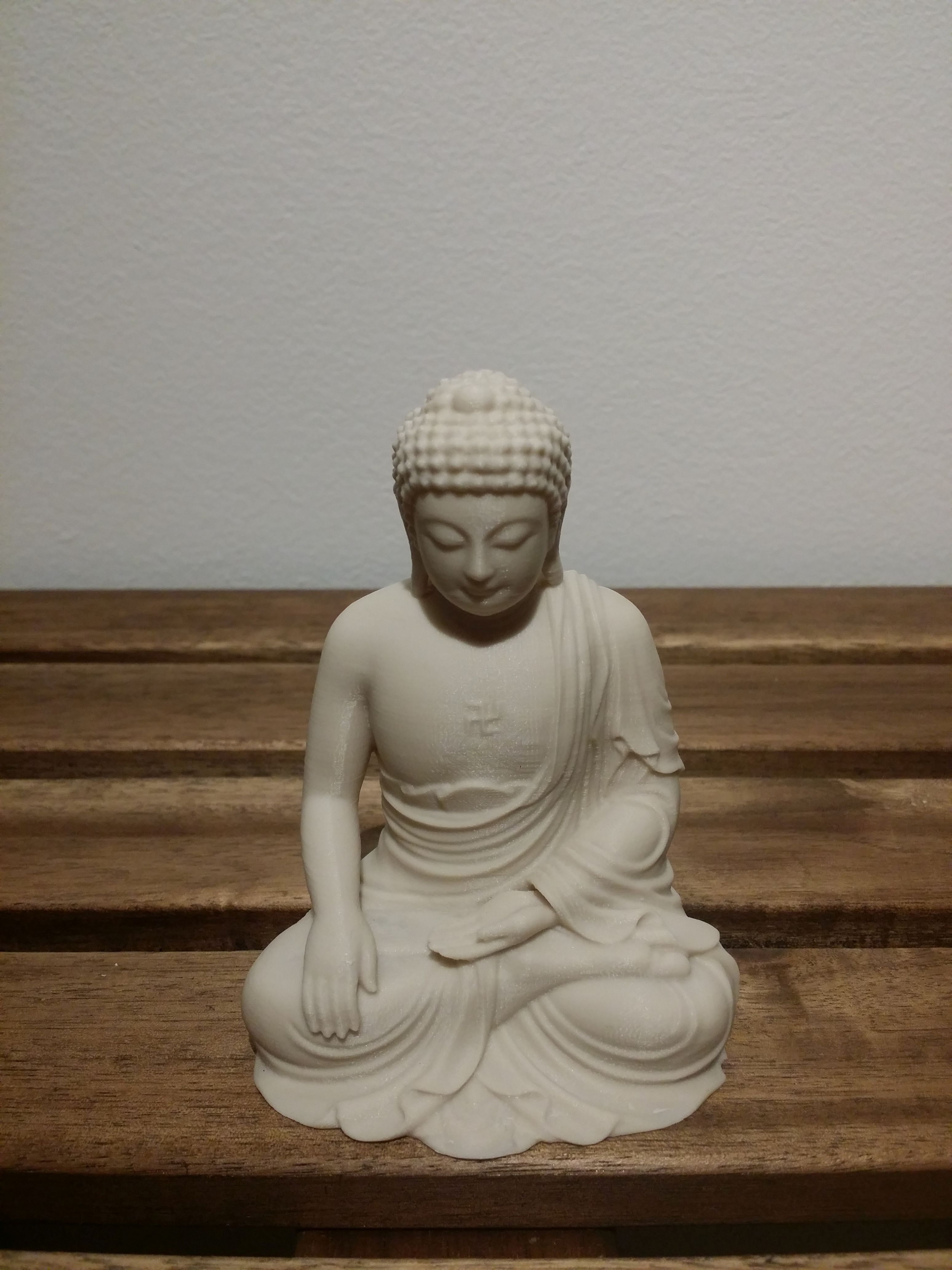

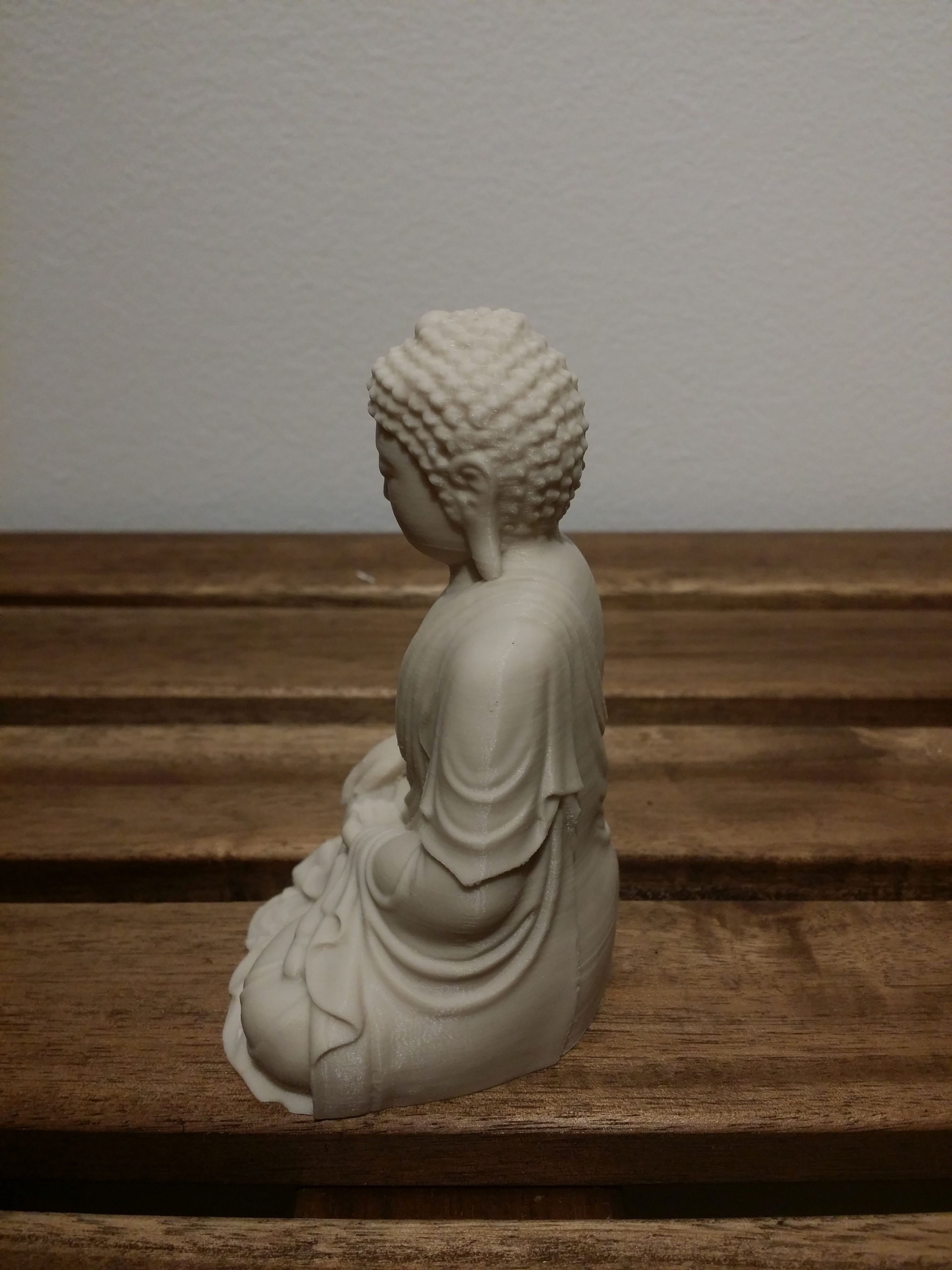

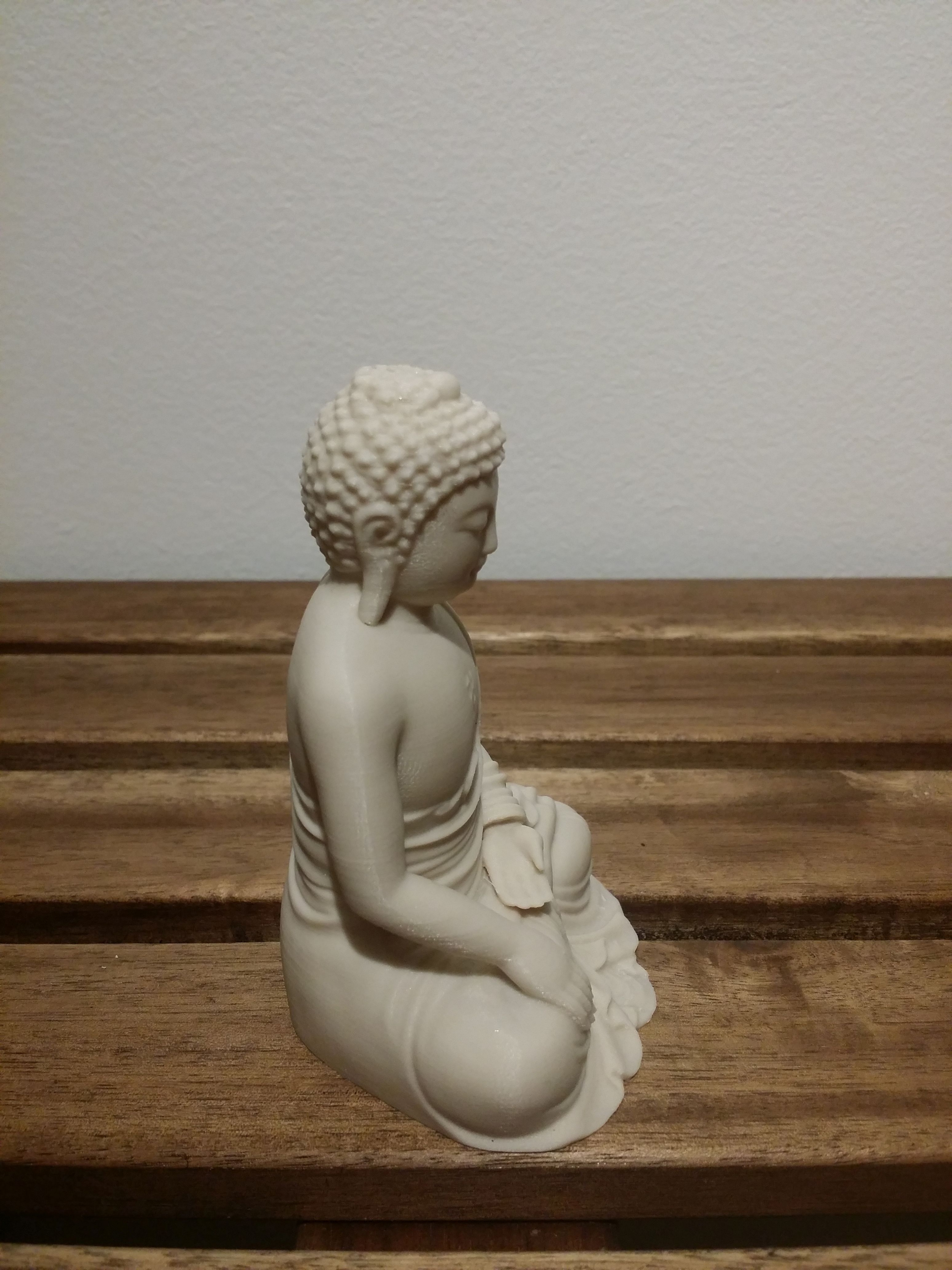

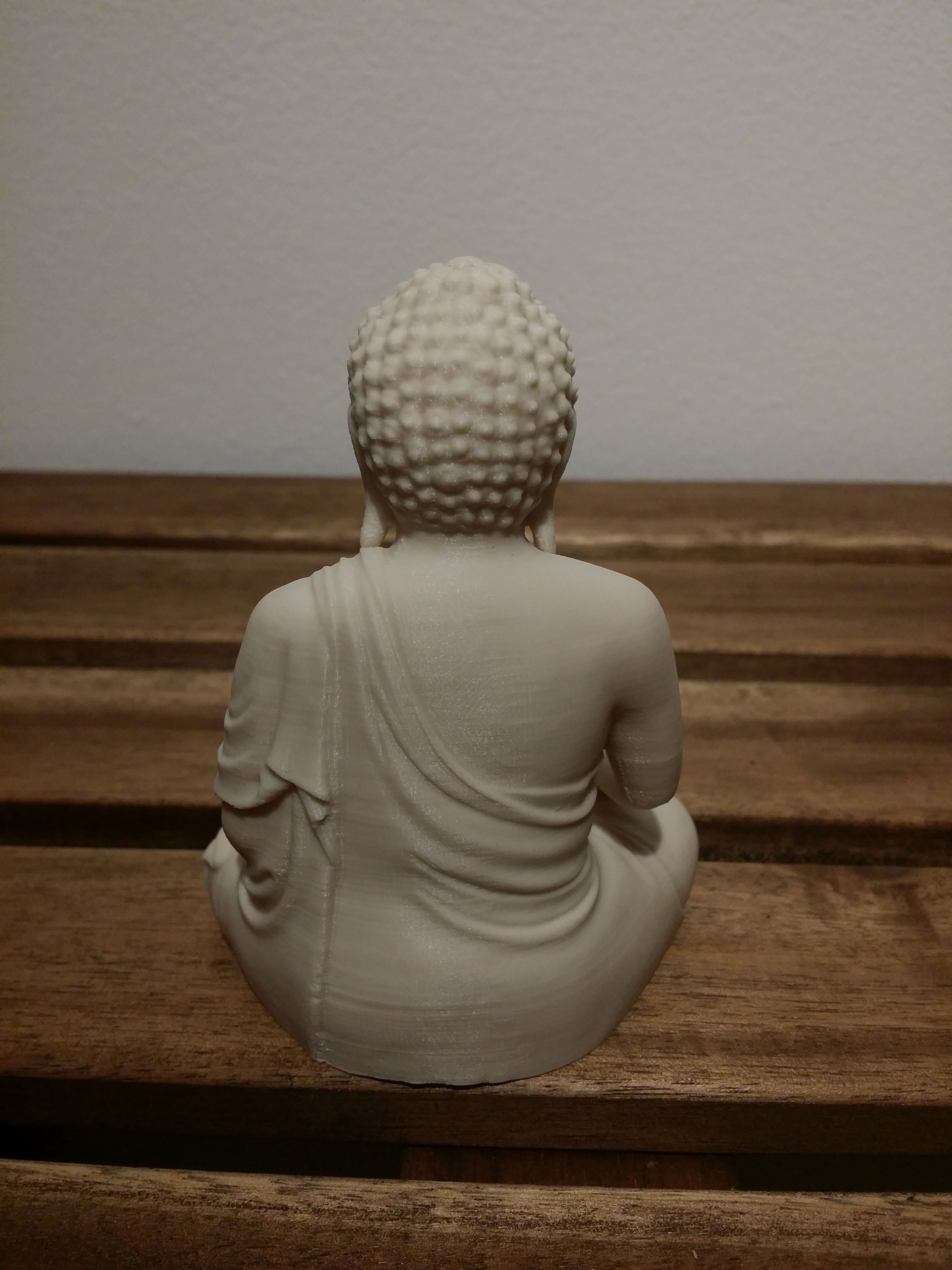

S touto hlavou jsem vytiskl Budhu z obyč. ABS Mladeč, to se mi s původní nikdy nepodařilo tak pěkně a velký objekt...

I s původní to jde krásně, jen je třeba ji trochu "poladit".



Extruder určitě vyzkouším.

[RiMaServis]

mohl bych tě poprosit dát detailnější fotky a případně STL na uchycení těch ventilátorů, obou jak předek tak zadek. Děkuji

[zbek]

Taky budu rad za STL předniho a zadniho ventilatoru . Řešim uchyceni zadniho ventilatoru na rebela.

[lubosh]

I s původní to jde krásně, jen je třeba ji trochu "poladit".

Extruder určitě vyzkouším.

Byla to první větší věc, která se mi podařila vytisknout z ABS.
Jinak tisknu z PLA, PetG, Flexi, dřevo úplně v pohodě.

Vrstvu jsem měl 0,15 a rychlost 60, výplně 80.
Věřím, že pokud zpomalím a snížím rychlost, tak to bude mnohem lepší (velké převisy a zadrhávání při tisku).

[Rebel]

Ofuky zde viewtopic.php?f=8&t=1314

[Vlado]

Ten extruder vyzera celkom dobre... vseobecne mam problem s tym ze vsetky tie extrudery su strasne masivne a zmensuju plochu pohybu... Prusa toto trosku obmedzil a je hlavne funkcny... Lubosh vedel by si postnut fotky ako to je uchytene na rebelovy?? popripade sj STLko ak budes ochotny urcite by som to vyskusal

[lubosh]

Jasně, fotky doma večer udělám.
Budu to ale předělávat, protože konstrukce Rebela není pro tuto hlavu moc vhodná.

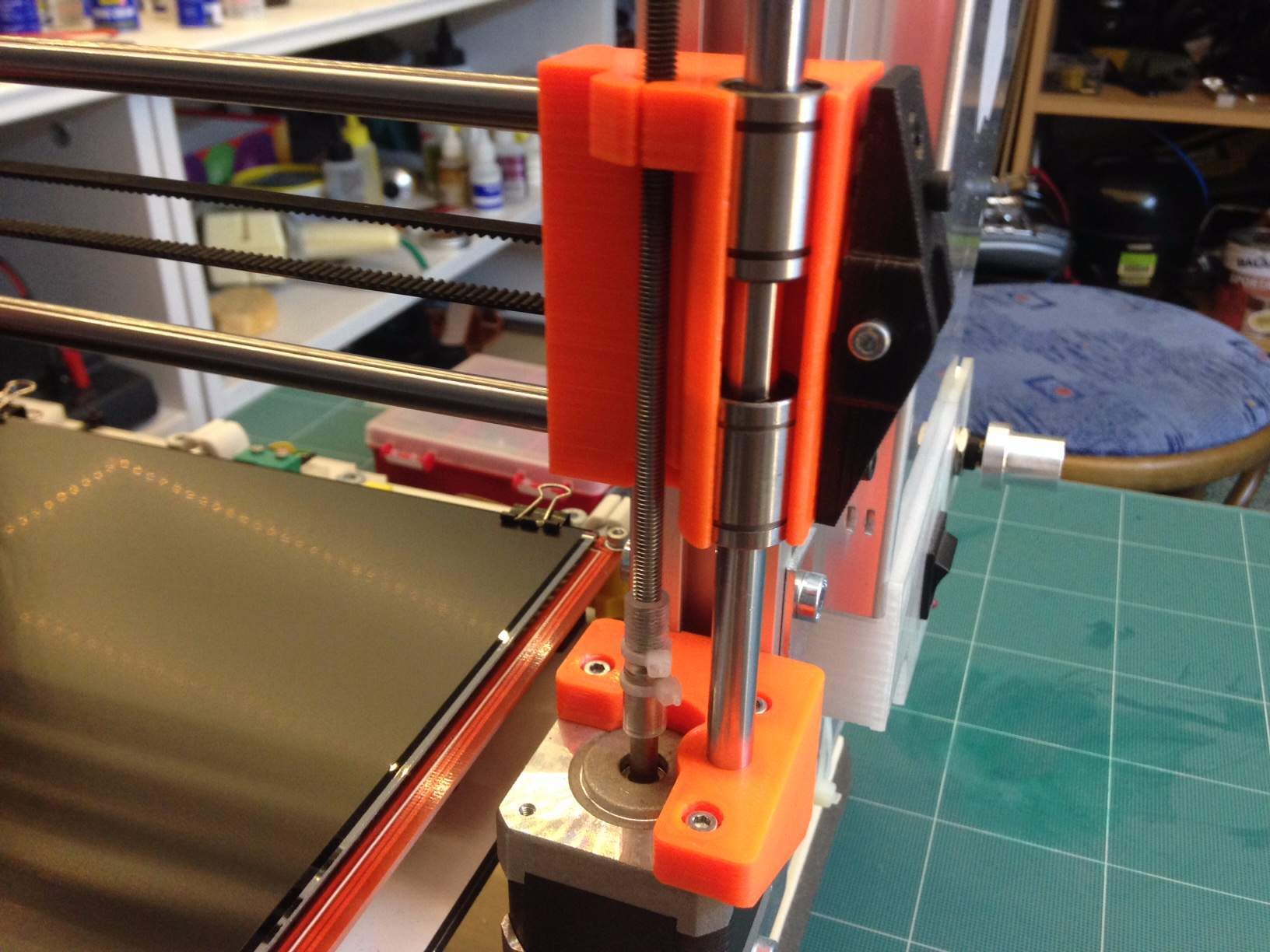

Motory Z posunu úplně dolů až k rámu (o 11,7 mm) a tyče pojezdu Z tím pádem budu posouvat také dolů, celkem o 25,7 mm. Zatím mám mezi hlavou a základnou pojezdu X takový mezikus, což také není úplně dobré - zmenšuje se tím mechanická tuhost. Udělám si tedy novou základnu.
Zatím tedy mám tyto díly upravené pro standardní bronzovou zubatici a HE 3dráty:

5b.stl

mezikus

(91.39 KiB) Zobrazeno 12252 krát

4.stl

(171.76 KiB) Zobrazeno 12252 krát

3.stl

(302.33 KiB) Zobrazeno 12252 krát

U dílu 3.stl je potřeba zkosit hrany kolem vstupu filamentu, v místě, kde prochází teflonová trubička.
Mám to tak pro snadnější tisk. Ta trubička zasahuje až do důlku v chladiči HE, eliminuje se tím mezera a filament při zavádění nikde nezadrhne.

2.stl

(163.95 KiB) Zobrazeno 12252 krát

[lubosh]

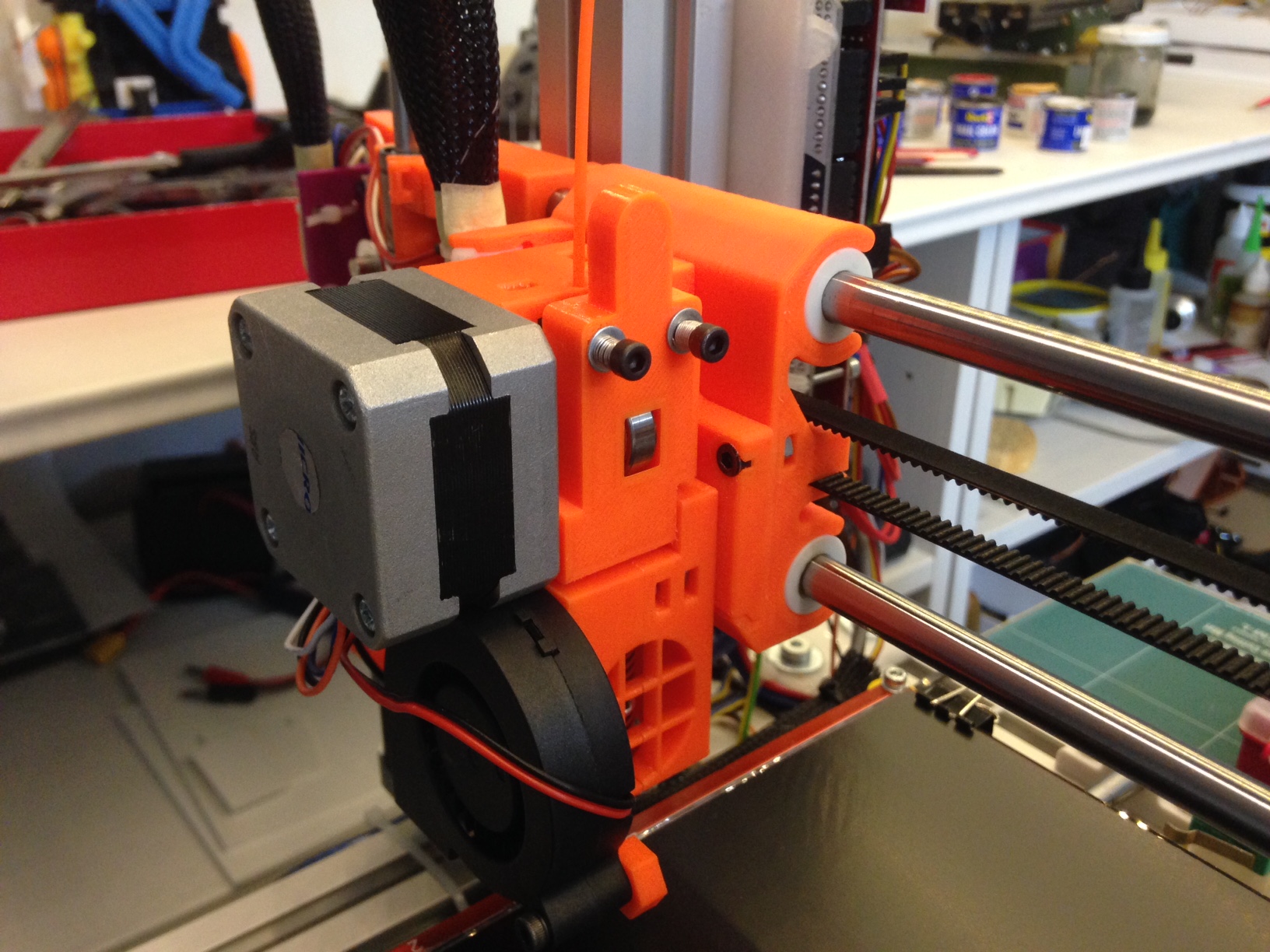

Tady slíbené fotky uchycení:

[lubosh]

Na Rebela jsem použil i další nápad od Průši - dorazové šrouby na tyče X.

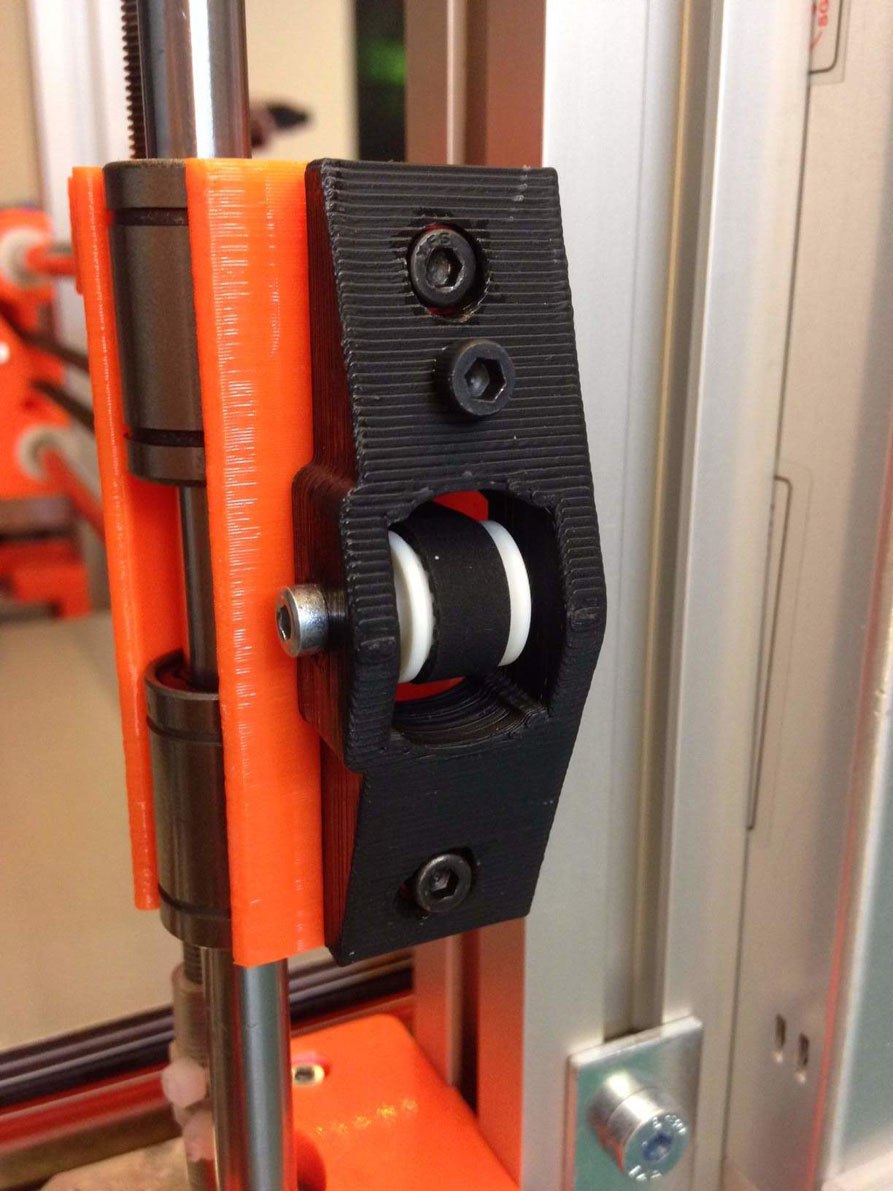

Vylepšil jsem to nastavitelným napínákem kladky řemene X, funguje to luxusně oboje.

[clexpert]

Na Rebela jsem použil i další nápad od Průši - dorazové šrouby na tyče X.
Vylepšil jsem to nastavitelným napínákem kladky řemene X, funguje to luxusně oboje.

Když jsem sestavoval Prusu i3 MK2, tak jsem tak nějak nepochopil, proč tam Průša ty dorazové šrouby má. Ty tyče jdou až na doraz, podle mě není potřeba tam něco šroubovat. Leda by bylo potřeba odtlačit pravý držák tyče dál od tyčí, tedy roztáhnout levý a pravý od sebe. Fakt to má nějakou funkcionalitu?

Taky teď komplet přemalovávám Rebela a lehce vylepšuju.
