Konstrukce posuvu Y

Konstrukce posuvu Y

Příspěvekod Khejml » 07.04.2017 09:50

Tak předně musím pochválit novou konstrukci - moc pěkná práce.
Teď téma k zamyšlení nad posuvem Y osy. Když už jsme se zbavili dvou motorů na Z ose, co to zkusit i na Y?
Ve vnitřních dvou rozích by se daly v každém po páru řemeniček a místo druhého motoru vratnou řemeničku.
Otázka je, jak by to jeden motor zvládal a nebyl by i problém s délkou řemenu?
  • 0

REBEL II v.30
Arduino Mega 2560 + RAMPS1.4 + DRV 8825 + full graf.LCD + SD card reader
Khejml

Příspěvky: 19
Registrován: 27.02.2014 12:30
Bydliště: Most
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod Rebel » 07.04.2017 11:22

Nevidím v tom žádné velké + a mínusy jsou zejména:

- délka uzavřeného řemene ovlivní rozměr konstrukce a tím pádem i možnost "libovolného" uživatelského zvětšení konstrukce.
- čím více řemenů zasebou, tím větší pružení ....
- motor 1005 to určitě momentem nadá

Co se týče stranového "ujetí/přeskočení" kroků, není to tak žhavé, v podstatě se mi to nestalo, stačí s tím zacházet tak, aby se posuv eliminoval a když už se to stane, nebo i preventivně stačí najet jednou za čas na dorazy Y (zatím v dílech nejsou) a osu srovnat. Uvažuji i o 2 endstopech, ale zdá se mi dost zbytečné tím oboustranným homingem osu "rozviklávat".

Ale upřímně řečeno nejdříve doporučuji otestovat a až pak navrhovat inovace, protože pouze teorie nestačí, to bych nedělal nic jiného, než aplikoval změny :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3652
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Konstrukce posuvu Y

Příspěvekod Khejml » 07.04.2017 14:07

Měl jsem na mysli jeden neuzavřený řemen. Konstrukce se mi líbí a asi do toho půjdu.
Je tady plánována nějaká jiná elektronika, či natápění na 24V? Soupis hlavního materiálu a míry budou?
Díky.
  • 0

REBEL II v.30
Arduino Mega 2560 + RAMPS1.4 + DRV 8825 + full graf.LCD + SD card reader
Khejml

Příspěvky: 19
Registrován: 27.02.2014 12:30
Bydliště: Most
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod Rebel » 07.04.2017 15:25

Jeden dlouhý řemen vidím také jako nic moc řešení, ale každopádně to ten motor při nějakých rozumných akceleracích a rychlostech neuveze, takže asi není co řešit :)

Nyní mám na jedné ORR a na druhé MKS-GEN 1.4, kde jsem si ale musel pomoci při 24V stepdownem a RRD pro ventilátory. Do budoucna uvažuji o použití RUMBA desek.

Všecko bude, ale nejsem robot, neumím dělat 24h denně :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3652
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Konstrukce posuvu Y

Příspěvekod bjelko » 09.04.2017 16:31

skúsil by som podľa tohoto http://reprap.org/wiki/Dualwire-Gantry_(DW-G) na konci aj odkaz na ytb
  • 0

Naposledy upravil bjelko dne 09.04.2017 21:01, celkově upraveno 1
RebelXmod v rosype
bjelko

Příspěvky: 8
Registrován: 12.02.2017 15:57
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod Rebel » 09.04.2017 18:26

Jako CORE-XY ? Tak do toho nejdu urcite :)
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3652
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Konstrukce posuvu Y

Příspěvekod bjelko » 09.04.2017 21:04

práveže na rozdiel od corexy, tu sú motory na x a y nezávislé
Obrázek
  • 0

RebelXmod v rosype
bjelko

Příspěvky: 8
Registrován: 12.02.2017 15:57
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod AndroidCZ » 09.04.2017 21:53

Na jedné ose 6, na druhé 8 kladek (nepočítaje motory) – není to potenciální zdroj nepřesnosti? Předpokládám že řemen bude navíc dost dlouhý. No ale třeba to běhá dobře, doma to nemám :)
  • 0

AndroidCZ

Příspěvky: 238
Registrován: 29.01.2014 18:22
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod celeron » 09.04.2017 22:20

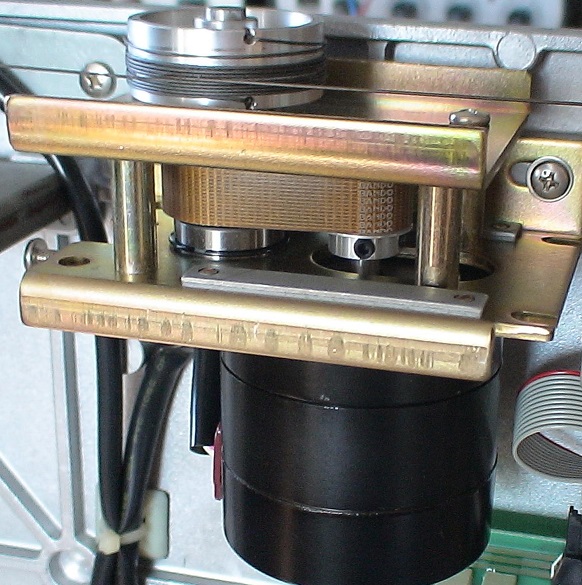

Jenže pozor, tohle je princip posuvu X/Y ploterů, kde jsou ocelový lanka, který se navíjí a odvíjí v celý potřebný dýlce z zpřevodovanýho bubínku motoru. (viz fotka) Pokud by se chtělo to samý použít s ozubeným řemenem, musely by u každýho motoru být ještě další dvě kladky a řemen by musel být tvarován přes kladky jako třeba páska u VHS videa, tedy tvar písmene omega.
Jirka
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
celeron

Příspěvky: 743
Registrován: 15.03.2015 18:12
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod Rebel » 09.04.2017 22:54

Jo, sci-fi bych nechal do samostatneho tematu :mrgreen:
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3652
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Konstrukce posuvu Y

Příspěvekod duruz » 10.04.2017 20:48

To uz je jednodussi pouzit vyzkousenou klasiku, kdy je osa Y pohanena neprimo motorem pres kratky uzavreny remen a samotne reminky pro osu Y jsou na dvou osach 5mm, ktere jsou ulozeny v loziskach a propojeny jednim uzavrenym remenem, ktery zajistuje stejny chod. Pouziva se to hodne a neni s tim zadny problem.
  • 0

duruz

Příspěvky: 15
Registrován: 15.05.2016 09:51
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod bjelko » 11.04.2017 07:34

celeron píše:Jenže pozor, tohle je princip posuvu X/Y ploterů, kde jsou ocelový lanka, který se navíjí a odvíjí v celý potřebný dýlce z zpřevodovanýho bubínku motoru. (viz fotka) Pokud by se chtělo to samý použít s ozubeným řemenem, musely by u každýho motoru být ještě další dvě kladky a řemen by musel být tvarován přes kladky jako třeba páska u VHS videa, tedy tvar písmene omega.
Jirka

pre "modrú os" sa motor dá umiestniť do rohu dajme tomu vľavo hore namiesto kladky tak aby opásanie bolo 180 stupňov,
pre "červenú os" podobne, motor posunúť doprava, na miesto existujúcej kladky a pridať jednu kladku naviac kvoli opásaniu, pre obe osi celkovo 1 kladka naviac, oproti nákresu hore

duruz píše:To uz je jednodussi pouzit vyzkousenou klasiku, kdy je osa Y pohanena neprimo motorem pres kratky uzavreny remen a samotne reminky pro osu Y jsou na dvou osach 5mm, ktere jsou ulozeny v loziskach a propojeny jednim uzavrenym remenem, ktery zajistuje stejny chod. Pouziva se to hodne a neni s tim zadny problem.


takto viewtopic.php?f=9&t=302 ?
  • 0

RebelXmod v rosype
bjelko

Příspěvky: 8
Registrován: 12.02.2017 15:57
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod Rebel » 11.04.2017 13:14

Tak to schvalne zkus zrealizovat.
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3652
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Konstrukce posuvu Y

Příspěvekod bjelko » 11.04.2017 13:40

Skúsim, prečo nie :-) Len to potrvá, pracovne poletujem po svete.
  • 0

RebelXmod v rosype
bjelko

Příspěvky: 8
Registrován: 12.02.2017 15:57
Reputation: 0

Re: Konstrukce posuvu Y

Příspěvekod bjelko » 14.04.2017 20:56

Nejako takto - len x a y, zvyšok z sCUBE


Kreslené v Sketchup-e 2016, pracovná plocha 300x300 /pôdorys 502x476/, príprava pre bowden extrúder, 10mm vodiace tyče, ako kladky sú ložiská 625.
Pokusne exportované STL Slic3r zobral, zatiaľ netlačené - RebelX-a mám v rosype

UnM002.zip
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
RebelXmod v rosype
bjelko

Příspěvky: 8
Registrován: 12.02.2017 15:57
Reputation: 0
