Příspěvekod dmachaty » 27.11.2017 10:52

Ahojte,

přecházím s RebelsCube na jemnější dolaďování, a rád bych se zbavil zvlnění na svislé stěně, podobné klasickému "z wobble" z i3. Je to vcelku jemné, ale vidět to rozhodně je. Řešil jste to už někdo na sCube?

Rozměry sCube mám defaultní dle BOMu, trapéz zabudovaný z rebelove obchodu, zdá se že rovný.

Jediné co mě zatím napadá je vyměnit kuličková ložiska v Z pojezdu za kluzná pouzdra..

Díky.
  • 0

[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0

Re: Z wobble

Příspěvekod Rebel » 27.11.2017 11:44

Hod sem fotku a posli nejakej hotovej testovaci gcod, zkusim to u sebe a uvidime. Hodne take dela driver Z, mas tam DRV8825, nebo neco jineho?
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3359
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Z wobble

Příspěvekod Saph » 27.11.2017 14:51

Nekvalitní ložiska v Z to klidně dělat mohou pokud používáš Z lift. Každopádně kluzná pouzdra nedoporučuji, raději kvalitní ložisko.
  • 0

Saph

Příspěvky: 542
Registrován: 20.09.2015 19:50
Bydliště: Kroměříž
Reputation: 0

Re: Z wobble

Příspěvekod lubosh » 27.11.2017 15:07

Může to také být driverem na extruderu, přítlakem, a j.
  • 0

lubosh

Příspěvky: 739
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 6
Jen tak dál :)

Re: Z wobble

Příspěvekod dmachaty » 27.11.2017 15:44

Saph píše:Nekvalitní ložiska v Z to klidně dělat mohou pokud používáš Z lift. Každopádně kluzná pouzdra nedoporučuji, raději kvalitní ložisko.


A je k tomu nějaký konkrétní důvod? Mám je na všech ostatních osách a bomba (mám tam SKF PCM 101215M).

Ty kvalitní ložiska LM10UU nějak nevím kde vybrat.. myslel jsem, že z CNC shopu budou ok, ale uznávám, že nejezdily nějak extrémně hezky..
  • 0

[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0

Re: Z wobble

Příspěvekod Saph » 27.11.2017 16:31

S tímhle konkrétním pouzdrem nemám zkušenost, měl jsem na mysli spíše často zmiňované Igusy, které mají slušné vůle.
Já teď používám ložiska Misumi, ale sehnat je byl poměrně oříšek.
  • 0

Saph

Příspěvky: 542
Registrován: 20.09.2015 19:50
Bydliště: Kroměříž
Reputation: 0

Re: Z wobble

Příspěvekod MichalG » 27.11.2017 16:48

dmachaty píše:
Saph píše:Nekvalitní ložiska v Z to klidně dělat mohou pokud používáš Z lift. Každopádně kluzná pouzdra nedoporučuji, raději kvalitní ložisko.

A je k tomu nějaký konkrétní důvod? Mám je na všech ostatních osách a bomba (mám tam SKF PCM 101215M).

protoze jsou urcena na otaceni osy a ne soupani, na to jsou prave naprosto nevhodna a brzo se znici
  • 0

Nabizim tistene dily
MichalG

Příspěvky: 393
Images: 0
Registrován: 28.03.2017 23:15
Reputation: 2
Jen tak dál :)

Re: Z wobble

Příspěvekod dmachaty » 27.11.2017 17:18

MichalG píše:protoze jsou urcena na otaceni osy a ne soupani, na to jsou prave naprosto nevhodna a brzo se znici


Na arkov.cz píšou tohle (pro zboží PCM 101215M):
Kluzná pouzdra z materiálu M
Suchá kluzná pouzdra z třívrstvého kompozitu M. Vhodná pro rotační a kývavé pohyby a také pro lineární pohyby při radiálním zatížení. Osvědčila se v bezúdržbovém provozu prostorově omezených uloženích a v uloženích s nezaručenou souosostí, hranovým zatížením nebo při velkém znečištění.
  • 0

[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0

Re: Z wobble

Příspěvekod dmachaty » 27.11.2017 17:25

Rebel píše:Hod sem fotku a posli nejakej hotovej testovaci gcod, zkusim to u sebe a uvidime. Hodne take dela driver Z, mas tam DRV8825, nebo neco jineho?

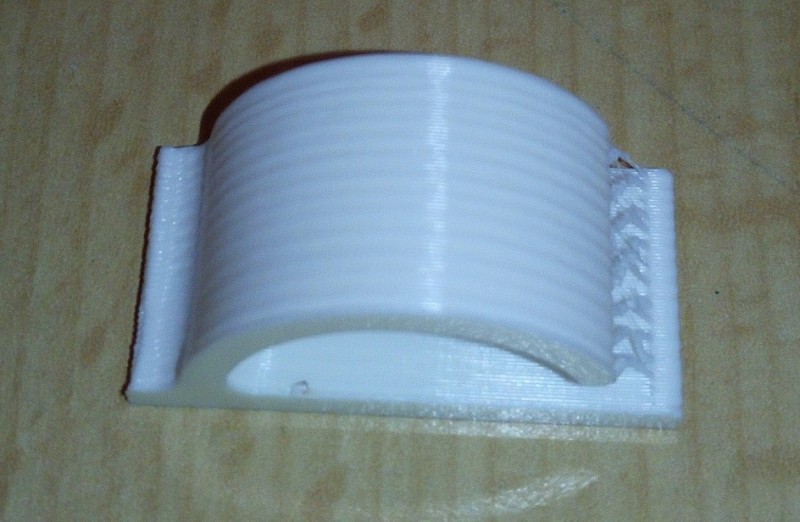

Přikládám fotku (sorry za kvalitu, líp mi to mobilem nejde, ale je to vidět dobře). GCode tohoto konkrétního kusu taky přiložený.

Na ose Z mám A4988, na všech ostatních TMC2100. 8825 mám někde v šuplíku, takže můžu zkusit..

Díky za pomoc, cením si toho.
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0

Re: Z wobble

Příspěvekod Rebel » 27.11.2017 18:49

Jdu to dat tisknout :)
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3359
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Z wobble

Příspěvekod dmachaty » 27.11.2017 19:01

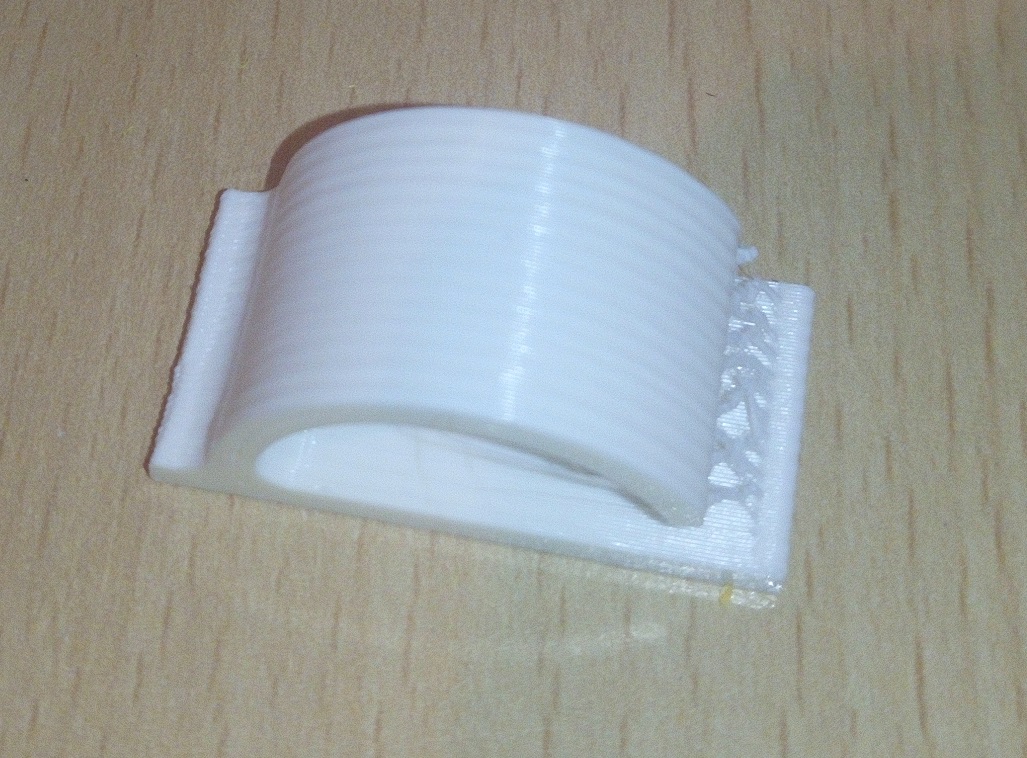

Osu Z jsem rozebral, vyměnil ložiska za nejlépe chodící z těch co mám (LM10UU z CNCShop.cz), na vrch osy Z jsem přidal vymezovací ložisko (mám integrovaný trapéz, tak jsem ho tam původně nedával).

Výsledek téměř naprosto stejný..

Takže zkusím jiný driver :-)
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0

Re: Z wobble

Příspěvekod Rebel » 27.11.2017 19:26

Spozdila me vecere, za chvilku jdu na to :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3359
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Z wobble

Příspěvekod walker.cz » 27.11.2017 19:43

už to tu bylo řečeno, jak tiskneš perimetry? Jestli krajní jako poslední, zkus změnit pořadí tisknutí. Bud vnější jako první, nebo některé slicery ho umožnuji tisknout jako druhý, nejdrřív jedn vnitří, pak vnější a pak zbytek vnitřních. Rozdíl je znát
  • 0

Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 24
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: Z wobble

Příspěvekod dmachaty » 27.11.2017 20:24

Další update - ozkoušel jsem DRV8825 na Z, je to dost hlučnější než 4988, ale tiskne to úplně stejně :-)

(jen vyměněn driver a změněn počet kroků na mm z 400 na 800)
  • 0

[Rebel sCube] +PETFolie +TMC2100
[Prusa i3 clone] Rozmontovat, mrtvý.
dmachaty

Příspěvky: 72
Registrován: 17.05.2017 09:59
Reputation: 0

Re: Z wobble

Příspěvekod walker.cz » 27.11.2017 20:30

ještě bych zkusit ubrat flow a změnit výšku vrstvy
  • 0

Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 24
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0
