Rebel sCUBE v1

Rebel sCUBE v1

Příspěvekod Rebel » 05.04.2017 23:30

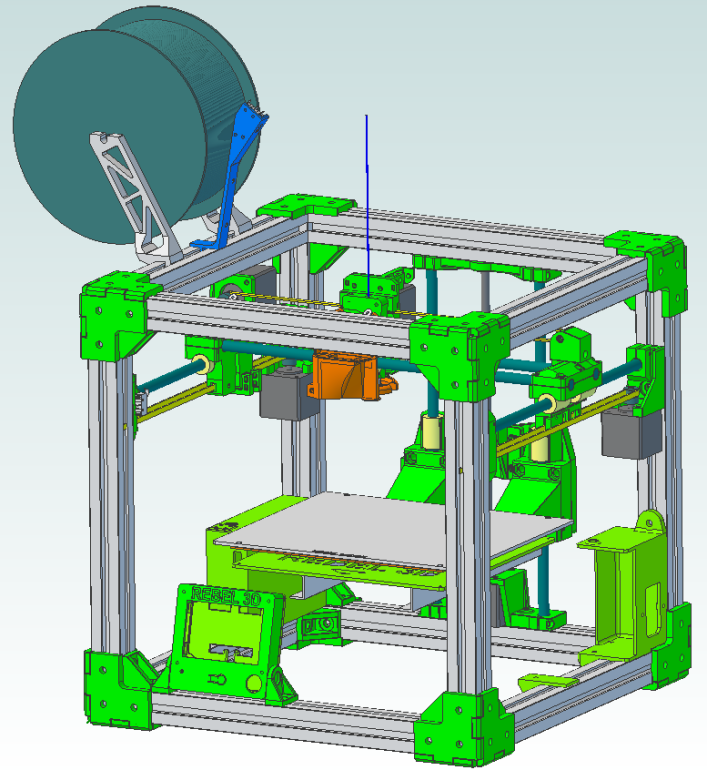

3D PDF - pro správné zobrazení použíjde Acrobat Reader
Rebel_CUBE_v1.1.pdf


Základní specifikace:

- Vnější rozměr profilové konstrukce 400x400x400mm
- Využitelný tiskový prostor 250x200x200 (XYZ)
- Hotend RebelMOD
- Rám z profilů Al kombi stojka 30x30mm
- Vodící tyče 10mm
- Posuv Z jedním trapézem o průměru 8mm a stoupáním 8mm
- Ložiseka LM10UU a LML10UU na extruderu (místo nich lze použít i LM10UU v dvojnásobném počtu)
- Řemenice GT2 16z
- Kroková motory NEMA17 SX17-1003 či parametrově kompatibilní
- Nějaký ten spojovací materiál
- RUMBA+, 4x DRV8825 (XY], 1xLV8729 (Z) (popřípadě jiná kompatibilní elektronika)
- FW MARLIN

Pracovní seznam materiálu zde: https://docs.google.com/spreadsheets/d/ ... sp=sharing

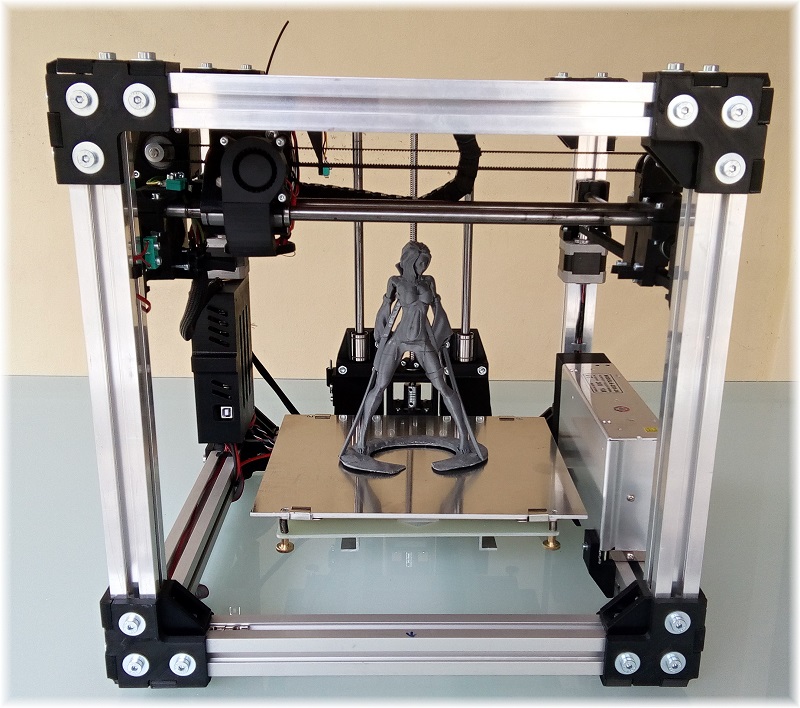

Nějaké fotky: https://photos.app.goo.gl/SD67uNS4BNGuF2Vm8

Osazení a připojení RUMBA: viewtopic.php?f=58&t=1970

Připojení indukční sondy (diskuze): viewtopic.php?f=56&t=2059

Není to ještě porovnané, finál bude zpracovaný lépe, je to pouze pro nedočkavce :D

Ke stažení:

STL tištěných dílů viewtopic.php?f=58&t=1779
FW viewtopic.php?f=58&t=1970

Minimální parametry tisku PETG PM pro trysku 0,4mm:

0.3mm vyska vrstev
3 perimetry
45% infil
4 spodni plne vrstvy
6 vrchnich plnych vrstev

POKRAČOVÁNÍ PŘÍŠTĚ
