Příspěvekod Rebel » 21.06.2016 22:41

Rebel LaserCutter v0 je jednoduchou konstrukcí pro polovodičové lasery. Upozorňuji, že neopatrné hrátky s laserem jsou poměrně nebezpečné a pouze na vlastní nebezpečí.



Základní specifikace:


- gravírovací/řezací plocha/hloubka cca 225x245x60mm
- polovodičový laser obdobného typu http://www.aliexpress.com/item/2015-new ... e1c35bc77b, v mém případě 5.5W
- kombi stojky z rámu z RII (2x320mm a 3x340mm)
- 4 vodící tyče os X/Y (2x310mm (lepe 330mm) a 2x365mm)
- 2 vodící tyče osy Z (2x135mm)
- 12ks ložisek LM8UU
- 3ks volných řemenic bez ozubení o průměru 10mm
- 4ks řemenic T2.5 16z + cca 2.6m řemene
- 4ks krokových motorů NEMA17 SX17-1003
- nějaký ten spojovací materiál
- Arduino MEGA + RAMPS 1.4 + 3xDRV8825 (popřípadě jiná kompatibilní elektronika)
- FW Repetier
- SW Repetier-host + Inkspace s Repetier pluginem (lehce upravený :))

Ke stažení:

STL tištěných dílů viewforum.php?f=53
FW viewtopic.php?f=38&t=1216

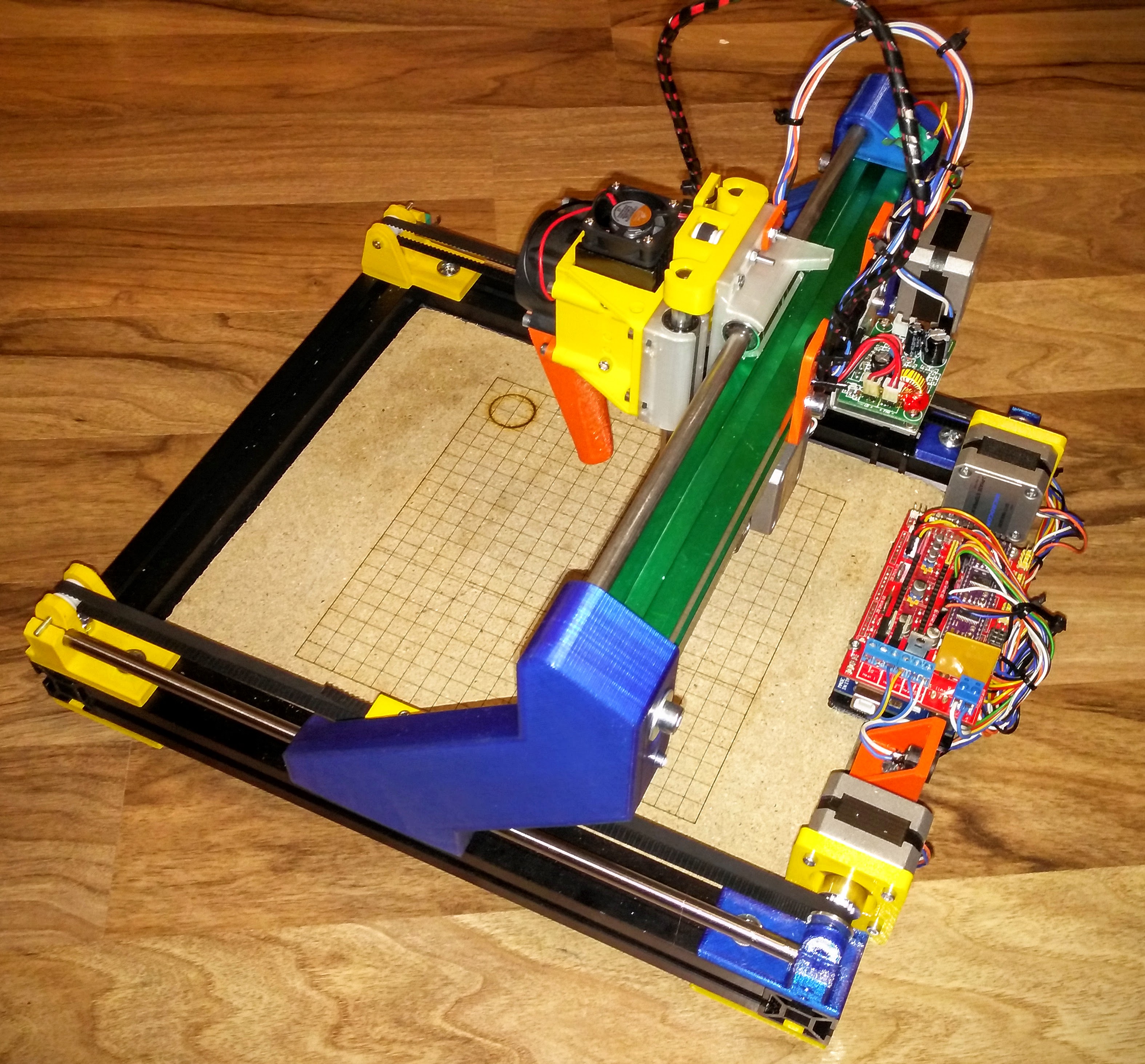

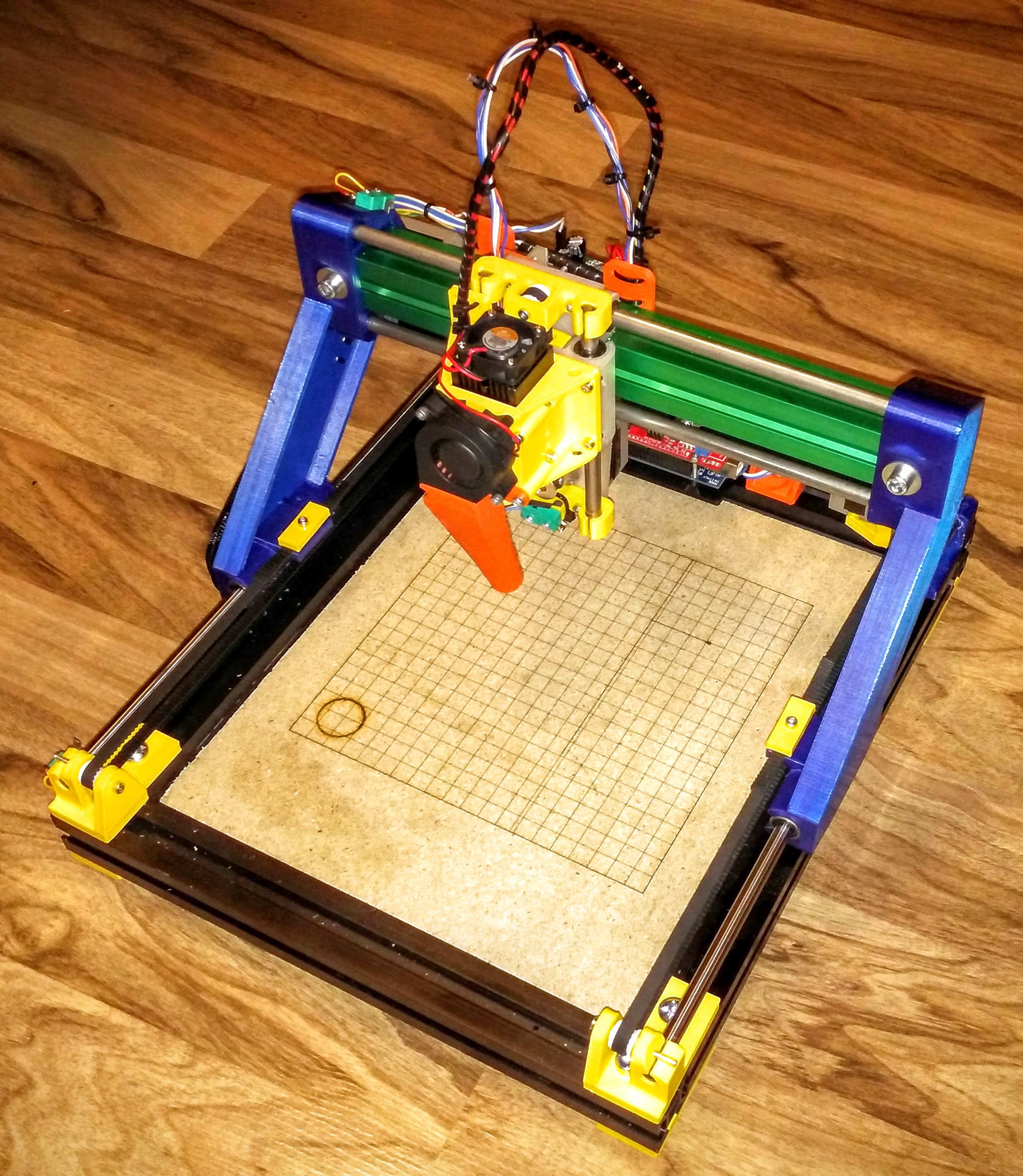

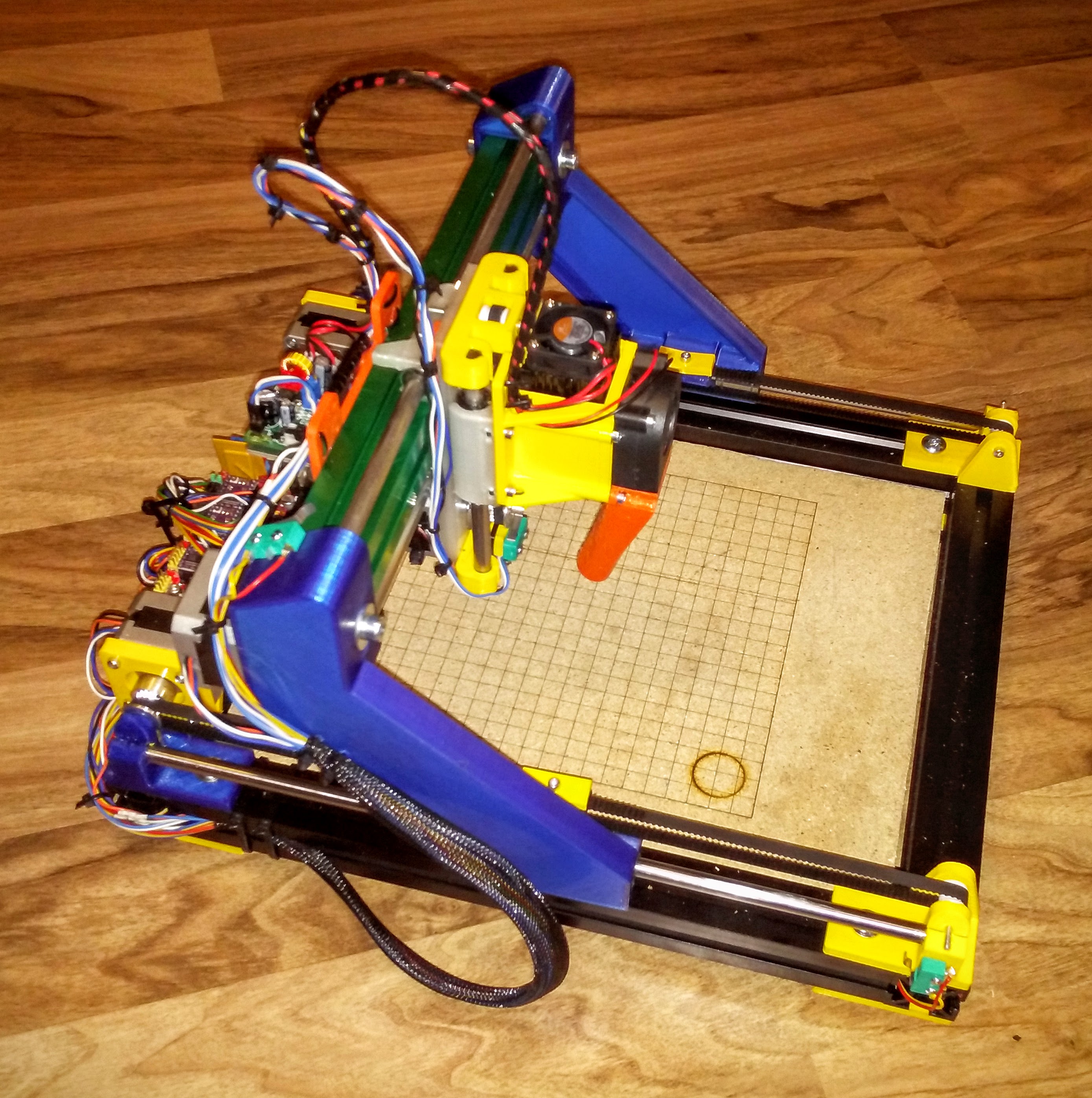

Pár fotek prvotní verze

302
301
300
299
