Rebel LaserCutter v0

Rebel LaserCutter v0

Příspěvekod Rebel » 21.06.2016 22:41

Rebel LaserCutter v0 je jednoduchou konstrukcí pro polovodičové lasery. Upozorňuji, že neopatrné hrátky s laserem jsou poměrně nebezpečné a pouze na vlastní nebezpečí.



Základní specifikace:


- gravírovací/řezací plocha/hloubka cca 225x245x60mm
- polovodičový laser obdobného typu http://www.aliexpress.com/item/2015-new ... e1c35bc77b, v mém případě 5.5W
- kombi stojky z rámu z RII (2x320mm a 3x340mm)
- 4 vodící tyče os X/Y (2x310mm a 2x365mm)
- 2 vodící tyče osy Z (2x135mm)
- 12ks ložisek LM8UU
- 3ks volných řemenic bez ozubení o průměru 10mm
- 4ks řemenic T2.5 16z + cca 2.6m řemene
- 4ks krokových motorů NEMA17 SX17-1003
- nějaký ten spojovací materiál
- Arduino MEGA + RAMPS 1.4 + 3xDRV8825 (popřípadě jiná kompatibilní elektronika)
- FW Repetier
- SW Repetier-host + Inkspace s Repetier pluginem (lehce upravený :))

Ke stažení:

STL tištěých dílů viewforum.php?f=53
FW viewtopic.php?f=38&t=1216

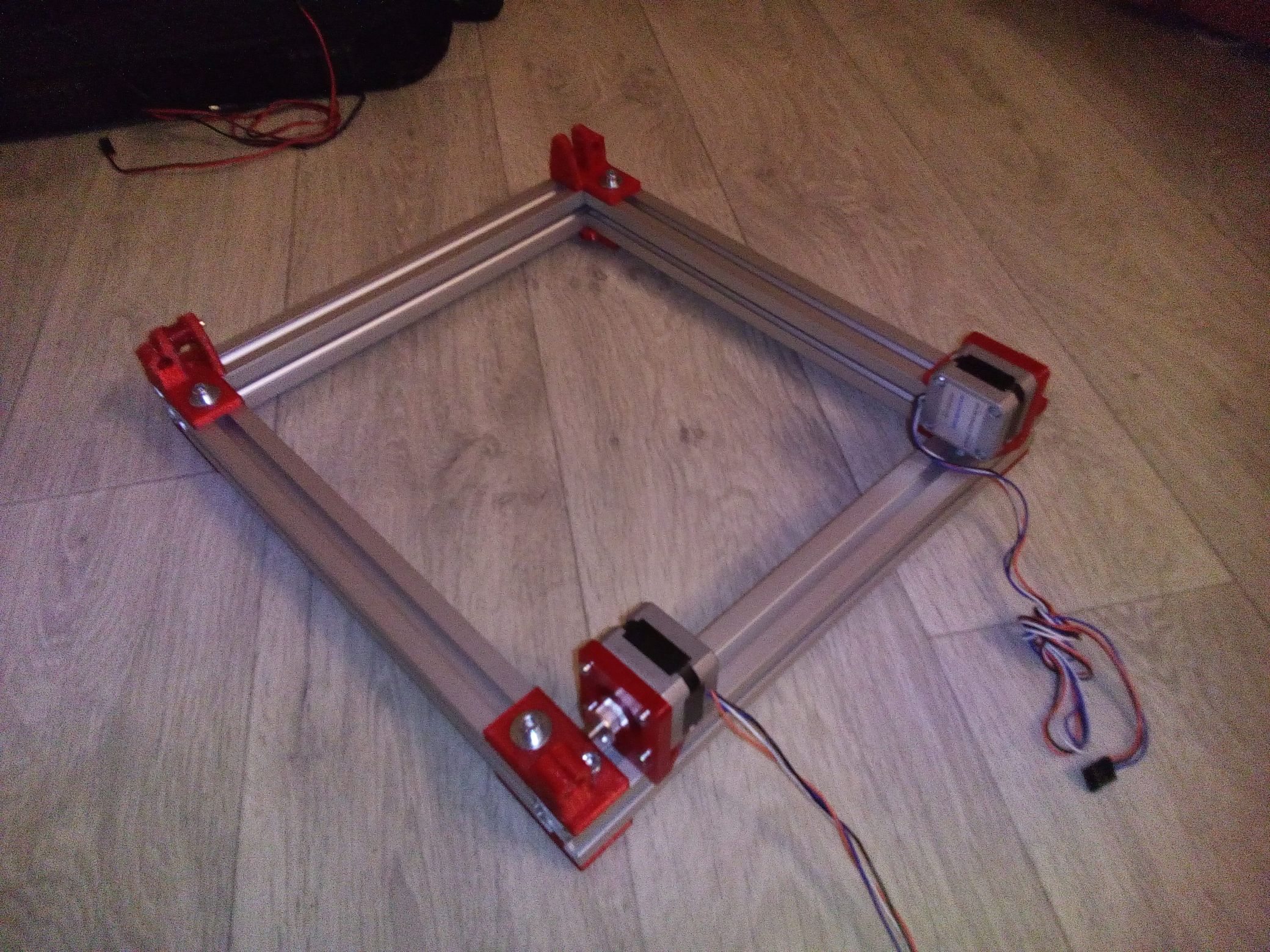

Pár fotek prvotní verze

302
301
300
299
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel CUBE (testuji), Anycubic i3 MEGA, Anycubic - Kossel Mini ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 2594
Images: 241
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 9

Re: Rebel LaserCutter v0

Příspěvekod pixma » 24.06.2016 23:58

Moc pěkná práce. Budu sledovat a začnu asi tisknout díly. Co znamená lehce upraveny plugin?
  • 0

pixma

Příspěvky: 6
Images: 4
Registrován: 13.10.2014 15:09
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Rebel » 25.06.2016 12:32

Zvětšen limit maximálních rychlosti pro travel a rezani.

Odesláno z mého Lenovo K920
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel CUBE (testuji), Anycubic i3 MEGA, Anycubic - Kossel Mini ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 2594
Images: 241
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 9

Re: Rebel LaserCutter v0

Příspěvekod honasvocas » 06.07.2016 21:01

Ahoj vsem,

mam jeden, mozna hloupy, dotaz...

hrozne se mi libi konstrukce Rebel LC, ale chtel bych si na to pripevnit i malou frezku na delani pcb..

a muj dotaz zni, zvladne to konstrukce / je dostatecte tuha i na frezovani pcb?

nechci na tom frezovat hlinik ... (maximalne rezat balsu, i kdyz na to mozna bude stacit i laser z DVD vypalky..)

Mel sem na mysli treba tohle:
1. http://www.ebay.es/itm/Electric-Mini-Motor-PCB-Twist-Drill-Press-Drilling-Bit-Set-0-3-4mm-JTO-Chuck-12V-/321924782798?hash=item4af4365ace:g:CuUAAOSwIwhWTWtf - vaha 165g

nebo:

2. http://www.ebay.es/itm/5V-12V-Mini-Hand-Drill-Micro-Drill-Chuck-555-Motor-Seat-DIY-Component-Tool-Set-/322140515112?hash=item4b01122b28:g:UvgAAOSwnFZXVrUl

nebo:

3. http://www.ebay.es/itm/Mini-12V-24V-DC-Motor-Drill-Portable-Handheld-Compact-Electric-Drill-HYY-/291636474564?hash=item43e6e372c4:g:3tgAAOSwR0JUScht

nebo:

4. http://www.ebay.es/itm/8000-28000r-min-12-24V-Lathe-Pressing-Motor-w-Drill-Chuck-and-Mounting-Bracket-/222159810640?hash=item33b9c1b050:g:1XwAAOSwMNxXZ-RH
  • 0

honasvocas

Příspěvky: 6
Registrován: 05.01.2016 15:22
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Rebel » 06.07.2016 23:51

Nezvladne. Ta konstrukce neni dostatecne tuha ani na tiskarnu, natoz frezku. Je udelana pouze pro ten laser. Navic na frezovani pri pohonu s remeny zapomen.
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel CUBE (testuji), Anycubic i3 MEGA, Anycubic - Kossel Mini ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 2594
Images: 241
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 9

Re: Rebel LaserCutter v0

Příspěvekod honasvocas » 07.07.2016 05:26

Mno a je vyreseno... diky!
  • 0

honasvocas

Příspěvky: 6
Registrován: 05.01.2016 15:22
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Thrawn » 14.07.2016 08:26

Pěkná práce! Na laserovou řezačkou taky uvažuju. Můžeš prosím Dane trošku rozepsat praktické použítí laseru s výkonem 5W co tam máš? Zajímá mě jak rychle se dají různé materiály řezat a gravírovat.
Půjde tahle konstrukce zakrytovat (zajímá mě to kvůli bezpečnosti)?
  • 0

Thrawn

Příspěvky: 7
Registrován: 29.04.2015 12:26
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Rebel » 14.07.2016 10:09

Z mého pohledu a potřeby je ten 5W až zbytečně výkonnej. Co se týče řezání tak 3mm překližku jsem stejně nedal, ale nebude to výkonem laseru, spíše nedostatečným odfukem "uhlí", které vzniká ve vypálené drážce. S tím ještě zalaboruji až bude čas.

Zatím jsem s tím povrchově gravíroval do dřeva a kartonu, řezal tmavé plastové fólie, papír, karton......

Nemám moc času si s tim hrát, spíše mě zajímaly možnosti k jejichž důkladnějšímu otestování jsem se zatím nedostal.

Co vím, že mi nejde, tak je gravírování do kovu i se značkovací páskou či barvou a řezání plexi či průhledných fólií.

Co se týče zakrytování, tak jde skoro všecko :)
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel CUBE (testuji), Anycubic i3 MEGA, Anycubic - Kossel Mini ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 2594
Images: 241
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 9

Re: Rebel LaserCutter v0

Příspěvekod Thrawn » 14.07.2016 10:18

Super, děkuji za odpověď. Mě by se to líbilo na MDF desky, u nás jsem ale neviděl s menší tloušťkou než 3 mm.
  • 0

Thrawn

Příspěvky: 7
Registrován: 29.04.2015 12:26
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Otomar » 14.07.2016 10:36

Thrawn píše: u nás jsem ale neviděl s menší tloušťkou než 3 mm.

Nedávno sem kupoval kousek ve výtvarných potřebách.
  • 0

Otomar

Příspěvky: 394
Images: 0
Registrován: 20.12.2014 11:24
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod pixma » 21.07.2016 23:33

Tak se musím pochlubit. Materiál je PET Mladeč.
305



Přes plugin v Inkscape se mi povedlo udělat kontury.
Donutím to nějak jakoby vybarvit celou plochu?
  • 0

pixma

Příspěvky: 6
Images: 4
Registrován: 13.10.2014 15:09
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Rebel » 21.07.2016 23:39

Jo, hledej plugin do Inkspace "Laser 2 Laser GCode generator".
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel CUBE (testuji), Anycubic i3 MEGA, Anycubic - Kossel Mini ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 2594
Images: 241
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 9

Re: Rebel LaserCutter v0

Příspěvekod pixma » 22.07.2016 09:18

Děkuju moc. Budu ještě otravovat až zas na něco narazím.
  • 0

pixma

Příspěvky: 6
Images: 4
Registrován: 13.10.2014 15:09
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod pixma » 25.07.2016 22:16

Tak už to šlape.
307
A i nějaké výsledky jsou.
306

Je nějaký fígl na zaostření paprsku?
  • 0

pixma

Příspěvky: 6
Images: 4
Registrován: 13.10.2014 15:09
Reputation: 0

Re: Rebel LaserCutter v0

Příspěvekod Rebel » 25.07.2016 23:33

zpusobu je urcite vic, ja to delal bud na care (linka vygenerovana v inkspace a repetier pluginu) s vyssi rychlosti do papiru a pred kazdym prujezdem pootocil s ostrenim. Nejtmavsi cara, nejlepe zaostrino. Nebo jsem hodil laser na vystup pro ventilator chlazeni tisku a dal mu v repetieru regulaci na 1. Pak to blika a da se ten bod s brylemi doostrit.
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel CUBE (testuji), Anycubic i3 MEGA, Anycubic - Kossel Mini ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 2594
Images: 241
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 9
