Odstranění "PULZOVÁNÍ" motoru extruderu s DRV8825

Příspěvekod Rebel » 03.01.2016 22:14

Někteří jste zaznamenali, někteří ne, ale u některých várek driverů s TI čipem DR8825 při volbě 32 mikrokroků, dochází k jakémusi periodickému pulzování motoru extruderu. Znatelné je to hlavně při pomalejších tiscích a na souvislých stěnách výtisku.
Lze to odstranit drobnou úpravou těchto driverů, kdy se provede volba modu "FAST DECAY". Kdo chce zkoumat hloběji, tak odkaz na dokumentaci driveru zde http://www.ti.com/lit/ds/symlink/drv8825.pdf a odkaz na zdroj, ze kterého jsem vycházel zde http://www.morgan3dp.com/stepstuck-revisited-drv8825/

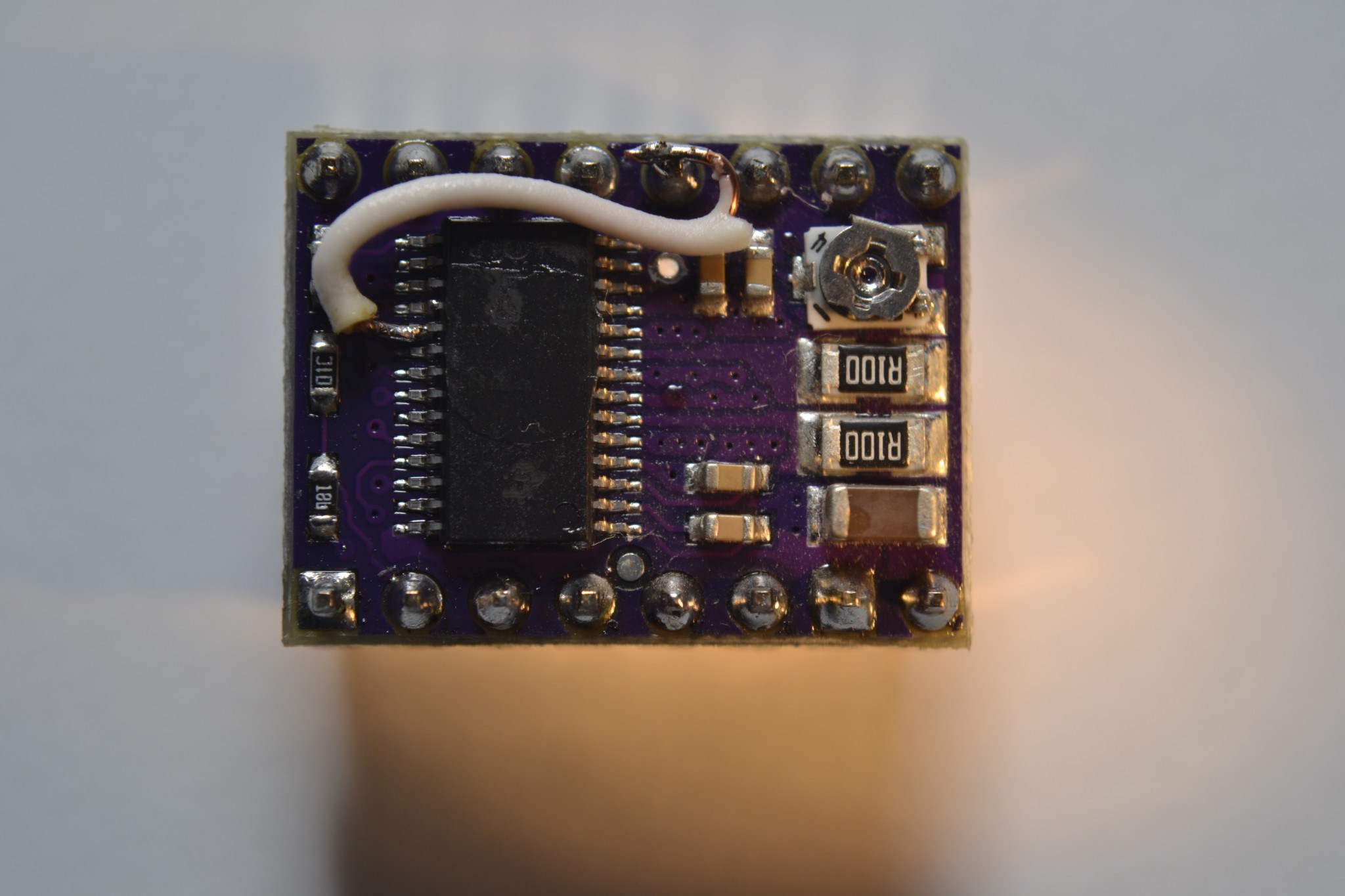

Úprava spočívá v jedné propojce, viz foto níže. Pokud upravovat nechcete a pulzace se projevuje, doporučuji na extruder použít buď 16mikrokrokový driver A4988. nebo DRV8825 přepnout do 16mikrokrokového dělení.

U pomaloběžného řemenového převodu na Z jako třeba na RIII, by asi tato úprava nebyla také marná. Vyzkouším a dám vědět :)



a nebo propojením pinů

  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3347
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D
