Jak zapnout PID

Jak zapnout PID

Příspěvekod crown » 17.12.2017 00:44

Ahoj,

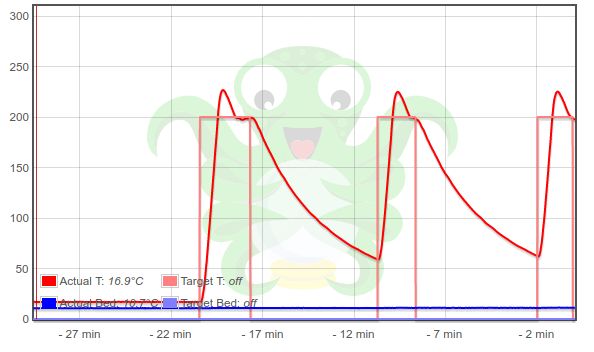

snazim se zprovoznit PID regulaci hotendu a nejak se mi to nezda. Takhle vypada nahrivani na 200C. Vadi mi u toho na zacatku velke prekroceni teploty. S tim by si PID mel poradit. Mezi temi tremi nahratimi hotendu jsem menil parametry PID a presto ta krivka vypada porad stejne.



Mam Marlin 1.1. V configuration.h vypada PID zapnuty.

Kód: Vybrat vše
// Comment the following line to disable PID and enable bang-bang.
#define PIDTEMP
#define BANG_MAX 255 // limits current to nozzle while in bang-bang mode; 255=full current
#define PID_MAX BANG_MAX // limits current to nozzle while PID is active (see PID_FUNCTIONAL_RANGE below); 255=full current
#if ENABLED(PIDTEMP)
  //#define PID_AUTOTUNE_MENU // Add PID Autotune to the LCD "Temperature" menu to run M303 and apply the result.
  //#define PID_DEBUG // Sends debug data to the serial port.
  //#define PID_OPENLOOP 1 // Puts PID in open loop. M104/M140 sets the output power from 0 to PID_MAX
  //#define SLOW_PWM_HEATERS // PWM with very low frequency (roughly 0.125Hz=8s) and minimum state time of approximately 1s useful for heaters driven by a relay
  //#define PID_PARAMS_PER_HOTEND // Uses separate PID parameters for each extruder (useful for mismatched extruders)
                                  // Set/get with gcode: M301 E[extruder number, 0-2]
  #define PID_FUNCTIONAL_RANGE 10 // If the temperature difference between the target temperature and the actual temperature
                                  // is more than PID_FUNCTIONAL_RANGE then the PID will be shut off and the heater will be set to min/max.
  #define K1 0.95 //smoothing factor within the PID

  // If you are using a pre-configured hotend then you can use one of the value sets by uncommenting it

  // Ultimaker
  #define  DEFAULT_Kp 22.2
  #define  DEFAULT_Ki 1.08
  #define  DEFAULT_Kd 114


Nevite, co delam spatne?

(resim to proto, ze pri nahrivani na nylon 280C mi to preleze maxtemp - mam nastaven na 305C. Pred tiskem musim rucne nahrat nejdriv na 250, ono to dost presvihne a pak pomalu zvysovat na 280.)
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
crown

Příspěvky: 310
Registrován: 08.11.2015 09:30
Reputation: 0

Re: Jak zapnout PID

Příspěvekod tom666 » 17.12.2017 10:53

Skusil by som obmedzit prud v "bang-bang" mode.
Pre pohodlnejsiu PID kalibraciu cez LCD menu s naslednym zapisanim hodnot doporucujem aktivovat "PID_AUTOTUNE_MENU".
  • 0

Prusa i3 MK2s, Creality Ender-3, Anycubic i3 Mega, Sunhokey Prusa i3 Clone.
tom666

Příspěvky: 513
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: Jak zapnout PID

Příspěvekod zemciko » 17.12.2017 11:37

Najdi si nějaké počáteční hodnoty, které jsou určené pro HE nebo BED který má podobný výkon a množství materiálu jako tvůj a ty nastav ve FW. Pak zkontroluj jestli ho máš skutečné odkomentovaný (jak normálně tak u bedu) a pak teprv spusť m303. Často se mi stávalo že s hodnotami které byly úplně mimo nebyl schopen autotune konvertovat k lepšímu výsledku, kdežto když jsme mu dal jiné tak ano....
  • 0

zemciko

Příspěvky: 1145
Images: 9
Registrován: 09.05.2015 13:43
Reputation: 0

Re: Jak zapnout PID

Příspěvekod crown » 17.12.2017 18:03

17:01:48.765 : PID Autotune start
17:03:12.185 : PID Autotune failed! Temperature too high

tak jdu zkouset menit hodnoty
  • 0

crown

Příspěvky: 310
Registrován: 08.11.2015 09:30
Reputation: 0

Re: Jak zapnout PID

Příspěvekod tom666 » 17.12.2017 18:12

@crown
Vyskusaj znizit prud do HE (o cca polovicu):
Kód: Vybrat vše
#define BANG_MAX 125

a potom sprav PID kalibraciu.
  • 0

Prusa i3 MK2s, Creality Ender-3, Anycubic i3 Mega, Sunhokey Prusa i3 Clone.
tom666

Příspěvky: 513
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: Jak zapnout PID

Příspěvekod crown » 17.12.2017 22:40

jj, vypada, ze se to chytlo a aspon mi z toho lezou hodnoty. diky
  • 0

crown

Příspěvky: 310
Registrován: 08.11.2015 09:30
Reputation: 0

Re: Jak zapnout PID

Příspěvekod crown » 17.12.2017 22:59

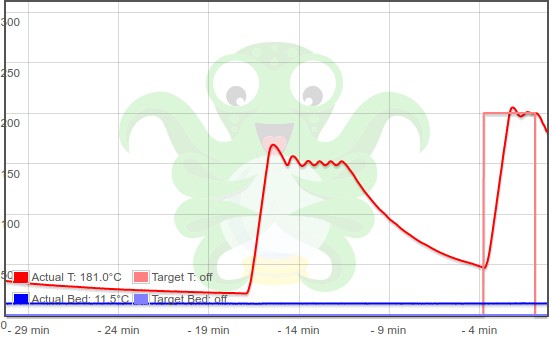

Tak ted podstatne lepsi, prekmyt na zacatku jen 5C. To je ta cast grafu napravo. Uprostred je videt prubeh autotune.



tohle mi vypocital autotune. (Jasne, kazdy tady budeme mit neco uplne jineho)
Recv: #define DEFAULT_Kp 12.26
Recv: #define DEFAULT_Ki 0.67
Recv: #define DEFAULT_Kd 56.00
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
crown

Příspěvky: 310
Registrován: 08.11.2015 09:30
Reputation: 0

Re: Jak zapnout PID

Příspěvekod crown » 19.12.2017 16:16

Jo jeste drobna past, Marlin ma v default nastaveni vypnute EEPROM. Je potreba to povolit rucne.

Cetl jsem duvody a chapu je, nicmene je divne kdyz pri pokusu o ulozeni EEPROM misto chybove hlasky se tiskarna odpoji.
  • 0

crown

Příspěvky: 310
Registrován: 08.11.2015 09:30
Reputation: 0

Re: Jak zapnout PID

Příspěvekod mgiorgio » 19.12.2017 17:53

Ahoj
ja pouzivam tieto udaje pre Rebel mode hotend aj pre 3draty hotend
#define DEFAULT_Kp 22.31
#define DEFAULT_Ki 1.65
#define DEFAULT_Kd 75.11

ako zaklad to sem dal este Lubosh mne to celko dobre funguje

pekny vecer
  • 0

Rebel 2b 12V prerobeny z Rebel2 od P Zahradnika, 200x200
Rebel Scube 24V 300x200 novo postavene
mgiorgio

Příspěvky: 164
Registrován: 05.12.2015 12:52
Bydliště: Juhozapadne Slovensko (Nie Bratislava) Dunajska Streda
Reputation: 0
