Příspěvekod Thrawn » 11.05.2017 07:51

Zatím zde není moc zmínek o tomto modelovacím softwaru, tak dovolte abych Vám ho představil.

Stránka programu: http://freecadweb.org/

FreeCAD je multiplatformní parametrický CAD modelovací program s licencí LGPL (je zdarma pro komerční i nekomerční použití). Samozřejmostí jsou verze pro Windows, GNU/Linux a Mac OS. Přirovnal bych ho k chudému příbuznému Autodesk Inventoru (v jiném modeláři jsem jsem moc nedělal) :) .

Obrázek

Jak začít?
Na YouTube je samozřemě spousta návodů, ale kdo by chtěl něco českého, tak doporučuji níže uvedené (zatím jsou to jediné v češtině, co jsem našel):
- Pružina: https://www.youtube.com/watch?v=5m1J5PK9sXw
- Řemenice: https://www.youtube.com/watch?v=uap01Y-ftmo
- Užitečné funkce: https://www.youtube.com/watch?v=YxGxF1TZvzY
- Rozšíření: https://www.youtube.com/watch?v=u1-ya8PeZrk
- Ozubené kolo: https://www.youtube.com/watch?v=dgzDY5s9m5A
- Tvorba výkresu: https://www.youtube.com/watch?v=87-zeCeZoh8
- Sestava dílů: https://www.youtube.com/watch?v=h--EXQCPvLM


Výhody:
- free software (free as free speech, not as free beer),
- spousta možností,
- multiplatformní.

Nevýhody
- neintuitivní ovládání,
- chybějící slušný modul pro tvorbu sestav (existuje volně stažitelná použitelná verze),
- pokud jste vyzkoušeli "dospělí" modelář, budou Vám některé funkce chybět.

Obrázek

Shrnutí:
Pokud sháníte multiplatformní parametrický 3D modelovací program zdarma, tak jiná možnost není. Ale pro "takovéto domácí kreslení" bude ve většině případů vyhovovat.


EDIT 22.5.2017
Ukázka, co všechno to umí:
https://www.thingiverse.com/tag:freecad/page:1 Modely na Thingiverse s tagem "freecad"
https://www.thingiverse.com/search/page:1?q=freecad&sa=&dwh=145922725410e71 Modely na Thingiverse, které mají co dočinění s freecadem (ne všechny jsou správně o tagované)

Dopady licence z hlediska používáni:
""Impact of the licences
Private users
Private users can use FreeCAD free of charge and can do basically whatever they want to do with it: use it, copy it, modify it, redistribute it. They are always master of their data, they are not forced to update FreeCAD, change their usage of FreeCAD. Using FreeCAD doesn't bind them to any kind of contract or obligation.

Professional users
Can use FreeCAD freely, for any kind of private or professional work. They can customize the application as they wish. They can write open or closed source extensions to FreeCAD. They are always master of their data, they are not forced to update FreeCAD, change their usage of FreeCAD. Using FreeCAD doesn't bind them to any kind of contract or obligation.

Open Source developers
Can use FreeCAD as the groundwork for own extension modules for special purposes. They can choose either the GPL or the LGPL to allow the use of their work in proprietary software or not.

Commercial developers
Commercial developers can use FreeCAD as the groundwork for their own extension modules for special purposes and are not forced to make their modules open source. They can use all modules which use the LGPL. They are allowed to distribute FreeCAD along with their proprietary software. They will get the support of the author(s) as long as it is not a one way street. "
(https://www.freecadweb.org/wiki/index.php?title=Licence)

PS: Nenechte se odradit ovládáním a zkoušejte kreslit :) .
  • 0

Naposledy upravil Thrawn dne 22.05.2017 13:10, celkově upraveno 4
Thrawn

Příspěvky: 38
Registrován: 29.04.2015 12:26
Bydliště: Cajzlov a Medvědín
Reputation: 0

Re: FreeCAD

Příspěvekod bahora » 11.05.2017 10:59

Nevýhody
- neintuitivní ovládání

není to úplně přesné, problém je, že se to většinou snaží začínající uživatel ovládat a používat jako jiný program který již umí/zná, například Sketchup. No a taky, že to lze ve FreeCADu udělat více způsoby a v různých "WorkBenches" (Pracovní stůl).

Každopádně to umí daleko více než Sketchup, který je začátečníkům nejblíže.
  • 0

bahora

Příspěvky: 204
Images: 1
Registrován: 23.11.2016 01:12
Reputation: 0

Re: FreeCAD

Příspěvekod Saph » 11.05.2017 15:44

Je to teda už rok co jsem FreeCad více používal, ale jako jedno velké mínus bych určitě zmínil nespolehlivost. Přesněji řečeno velmi často se mi stávalo, že při provedení nějaké úpravy v dřívějším náčrtu, se všechny následující operace nepředvídatelně rozházely. Ve finále jsem jednu věc vetšinou dělal několikrát.
A co se ovládání týče tak musím souhlasit, že přepínání mezi řadou workbenches je dost otravné a špatně pochopitelné.
S FreeCadem jsem vydržel přes půl roku, ale pak mi z něj prostě už začly rupat nervy, takže jsem pořídil CubifyDesign. Jestli se za ten rok co ho používám něco nezměnilo, tak je to myslím stále nejlevnější plnohodnotný CAD program (cca 4 tisice Kč).
  • 0

Saph

Příspěvky: 541
Registrován: 20.09.2015 19:50
Bydliště: Kroměříž
Reputation: 0

Re: FreeCAD

Příspěvekod Roman » 11.05.2017 16:17

Přesně, jak říká Saph. Také jsem jednu věc dělal několikrát, protože úprava nějakého dřívějšího kroku, rozbila celý objekt. Nebo se mi stávalo, že program spadl, když jsem dělal díru skrz nějaký složitější model. Prostě nedá se na něj někdy spolehnout, ale stále ho používám.
  • 0

Roman

Příspěvky: 17
Registrován: 07.04.2014 21:31
Bydliště: Prostějov
Reputation: 0

Re: FreeCAD

Příspěvekod kroxigor » 11.05.2017 16:26

Vzhledem k tomu že všechny download verze jsou z r. 2011 tak už asi vývoj zcela ustal.
Před časej jsem ho zkoušel a macOS verze je dost nestabilní

Srovnávat to se SketchUpem je dost mimo ...
  • 0

Rebel II V33 (Marlin 1.1.x), Original Prusa i3 MK2.5 - domácí
Original Prusa i3 plus 1,75, Original Prusa i3 MK3 - služební
Slic3r PE, Simplify3D, TinkerCAD, SketchUP
kroxigor

Příspěvky: 1476
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: FreeCAD

Příspěvekod bahora » 11.05.2017 17:05

kroxigor píše:Vzhledem k tomu že všechny download verze jsou z r. 2011 tak už asi vývoj zcela ustal.


Vývoj FreeCADu neustal, mám na počítači linuxovou 64bit vývojovou verzi 0.17 z 03.05.2017 a ke stažení je stabilní 0.16/6710 z 30.04.2017

Win 0.16/6706 64bit https://github.com/FreeCAD/FreeCAD/rele ... ller-1.exe
  • 0

bahora

Příspěvky: 204
Images: 1
Registrován: 23.11.2016 01:12
Reputation: 0

Re: FreeCAD

Příspěvekod bahora » 11.05.2017 17:16

kroxigor píše: Srovnávat to se SketchUpem je dost mimo ...


Nesrovnával jsme možnosti co to umí, ale to k čemu to lidi zde použijí, k vlastní tvorbě pro 3D tisk.
  • 0

bahora

Příspěvky: 204
Images: 1
Registrován: 23.11.2016 01:12
Reputation: 0

Re: FreeCAD

Příspěvekod zemciko » 11.05.2017 17:37

Freecad je určitě zajímavý projekt. Na spoustu věcí to je ok.
Sám to používám jen když jsem na linuxu či potřebuji převést stl na solid model.
Modelovat s tím jde a u posledních verzí už to tak problematické není (starší verze měli časté problémy s náčrty a jejich kolabováním či v tom že něco šlo udělat jen "správným" postupem..
Nemít k dispozici nic jiného tak to asi používám víc.
Jinak má to oproti komerčním parametrickým 3d cadům některé neduhy.
1. omezení/kóty jdou dávat méně způsoby
2. vývojový strom není zdaleka tak flexibilní
3. pomalejší
4. zmatenější ovládání a to i přesto že funce jsou defakto stejné a na podobném místě
5. chybějící assembly modul (je snad jen v nějaké testovací větvi)

Vývoj pokračuje, kdo chce může si nainstalovat ppa zdroj a updatovat z nightly buildů každou chvíli, Momentální vývojová veŕze začíná 17.xx.xx
Je potřeba si uvědomit že je to na rozdíl od "jednoduchých" programů typu "sketchup" defakto plnohodnotný strojírenský CAD jen ještě ne zcela dodělaný... Počítá to trochu s tím že lidi to budou jako takový program používat, akorát že ti co nic takového dosud neviděli jsou z toho zmatení a ti co jsou zvyklí na profesionální parametrický 3D CAD zase žehrají na chybějící flexibilitu a funkce.
  • 0

zemciko

Příspěvky: 1136
Images: 9
Registrován: 09.05.2015 13:43
Reputation: 0

Re: FreeCAD

Příspěvekod kroxigor » 11.05.2017 17:39

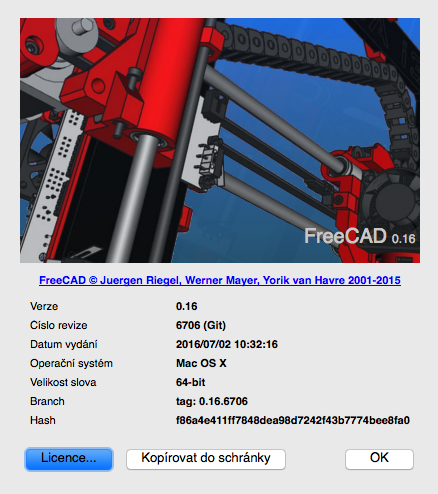

OK máš pravdu poslední verze je 0.16/6706 z 02. 07. 2016
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Rebel II V33 (Marlin 1.1.x), Original Prusa i3 MK2.5 - domácí
Original Prusa i3 plus 1,75, Original Prusa i3 MK3 - služební
Slic3r PE, Simplify3D, TinkerCAD, SketchUP
kroxigor

Příspěvky: 1476
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: FreeCAD

Příspěvekod LadislavK » 11.05.2017 18:55

Používám několik let na linuxu a vcelku spokojenost. Starší verze byly občas o nervy, ale na jednom počítači mám verzi 16, na druhém 17 a obojí už je slušně použitelné.
  • 0

LadislavK

Příspěvky: 35
Registrován: 16.10.2015 19:18
Reputation: 0

Re: FreeCAD

Příspěvekod bv9 » 11.05.2017 19:50

Asi je to o zvyku v používání. Já ho používám od začátku tisku a modelování, mám staženou na desítkách verzi 15 i 16, ale používám většinou jenom tu 15 a jsem s ním, tedy pro svoje potřeby spokojen a běží bez větších problémů. Naučil jsem se průběžně ukládat a když se náhodou něco rozhodí, což se stává opravdu málo, ale stává, tak si jenom natáhnu poslední uložení a dělám dál. :wink:
  • 0

REBEL II HD od JRC, Repetier-host V1.0.6.
bv9

Příspěvky: 125
Registrován: 22.03.2016 17:48
Bydliště: Břeclav
Reputation: 0

Re: FreeCAD

Příspěvekod bahora » 11.05.2017 20:06

průběžné ukládání lze nastavit v preferencích a narozdíl od MS Office po pádu dokáže bez ztráty kytičky provést rekonstrukci posledních kroků co zaznamenal.

Asembly modul je k dispozici ve verzi 0.17 standardně.

Největší výhoda FreeCADu je v možnosti kooperace a sdílení tvorby. Pokud použiji něco jako zde zmíněný CubifyDesign, ze kterého 3D model nevyexportuji tak, aby šel následně jinde editovat, pak to skončí tak že do nekonečna všichni upravují STL a nebo to znovu a znovu překreslují.
  • 0

Naposledy upravil bahora dne 11.05.2017 20:15, celkově upraveno 1
bahora

Příspěvky: 204
Images: 1
Registrován: 23.11.2016 01:12
Reputation: 0

Re: FreeCAD

Příspěvekod bahora » 11.05.2017 20:11

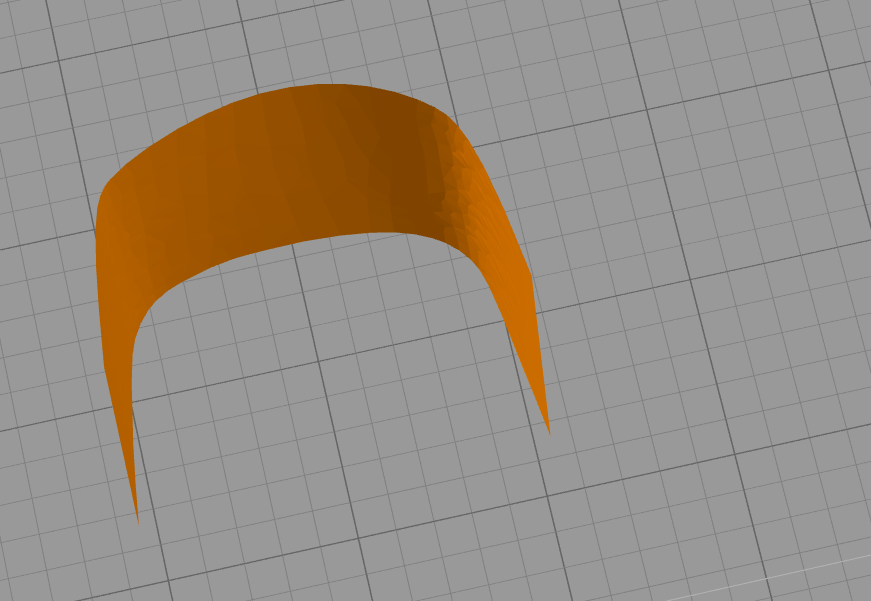

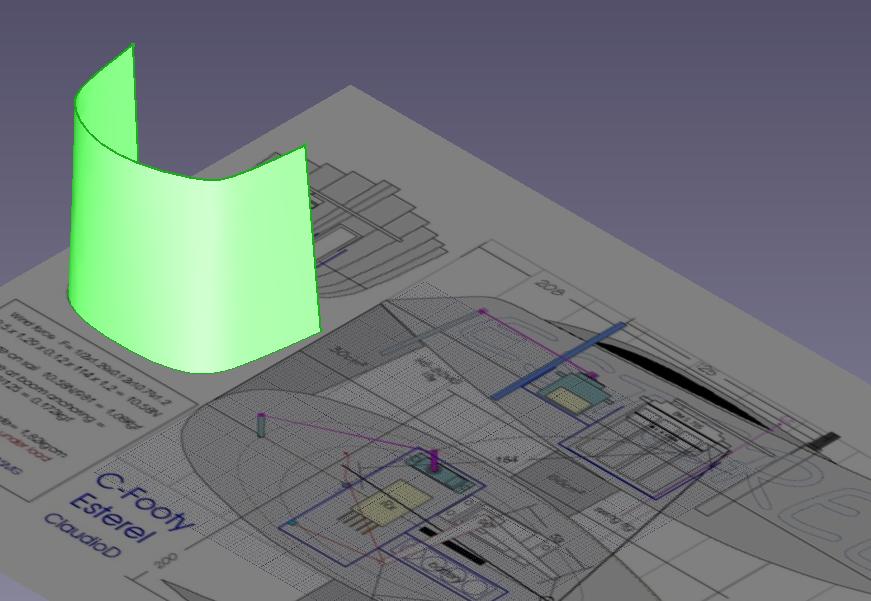

Pro mne u FreeCADu jsem narazil na omezení, že nedokáži vytvořenou plochu, která není jako sketch/nákres uzavřena a nebo nesymetrická a osově posunuta vytisknout. A můžu to prohnat přes MeshLab a nebo Blender a výsledek je stejný ve sliceru, takže kde je chyba nevím.



  • 0

Nemáte oprávnění prohlížet přiložené soubory.
bahora

Příspěvky: 204
Images: 1
Registrován: 23.11.2016 01:12
Reputation: 0

Re: FreeCAD

Příspěvekod Remet » 12.05.2017 09:48

Jinak pro ty by chteli FreeCAD zkusit, na rootu zacal vychazet serial o modelovani v nem...

https://www.root.cz/clanky/tvorba-model ... dni-tvary/
  • 0

Rebel II (Marlin 1.1.0) - uz tiskne, ale bude potreba krapet poladit
OpenSCAD
Remet

Příspěvky: 156
Registrován: 14.02.2017 00:00
Bydliště: Praha
Reputation: 0

Re: FreeCAD

Příspěvekod zemciko » 12.05.2017 22:26

bahora píše:Asembly modul je k dispozici ve verzi 0.17 standardně.

Tak to sem asi slepej mám na každém linuxu pp na nightly buildy a nikdy tam assembly modul nebyl...
  • 0

zemciko

Příspěvky: 1136
Images: 9
Registrován: 09.05.2015 13:43
Reputation: 0
