W-Yamboo 3D

Příspěvekod walker.cz » 06.02.2020 15:03

Tak jsem neodolal a na základě luboshovy tiskárny http://www.rebelove.org/viewtopic.php?f=24&t=2926 jsem si postavil vlastní, mírně modifikovanou, poháněnou trapézy.
W-Yamboo 3D - prozatím ještě ve výstavbě, ale těsně před dokončenim. Průběžně budu aktualizovat.

Řídící jednotka a FW - klipper+ORRAMPS/Arduino Due+Orange Pi PC PLUS
Napájení: 24V
Drivery : 4x TMC5160 v SPI modu, 1/16 microstep, 1/256 interpolace
Motory : 4x NEMA17 45Ncm https://www.omc-stepperonline.com/nema-17-stepper-motor
Display: OLED 128*64 žluto bílý
Materiál: ASA traffic yellow a black od Fillamentum
Hotend: RebelMOd poslední verze :-)
Tisková plocha: 145x145x190
Ložiska: mosazná kluzná ložiska
Indukční sonda
Trapéz: X+Y TR8x8, Z TR6x4
Bed: prozatím nevyhřívaný, zelená PET páska z lepiky.cz, nasadím magnetický a snad i vyhřívání

Stavba celkem jednoduchá, jen kdyby byl čas. V současné době dodělávám kabeláž a provádím kalibrace a první výtisky. Motory v testovacím tisku - 0.5A - mírně zahřáté.
Kvalitní foto, včetně výtisků, dodám, až bude plně hotovo. Prozatím videa z průběhu

Test 20-200 mm/s
phpBB [video]


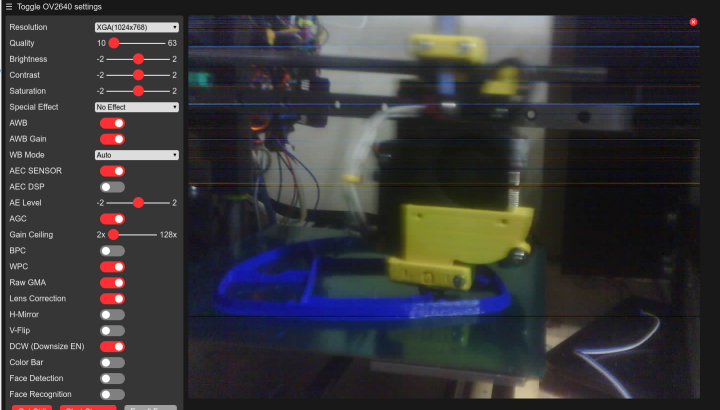

test tisku
phpBB [video]


tisk 200mm/s - nebyl úmysl, ve sliceru jsem se upsal a jen koukal, co to tiskárna vyvádí :D ale tiskla
phpBB [video]


Více foto a info později.
  • 0

Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 62
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod tomast » 06.02.2020 15:13

Tak ještě nastav na trojnásobek akcelerace a naučíš jí i chodit po stole. :D
  • 0

tomast

Příspěvky: 327
Images: 1
Registrován: 20.11.2017 21:44
Bydliště: Praha
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod walker.cz » 06.02.2020 16:24

cestovat nebude, raději je ještě přišroubovaná k desce, co má jako podložku :D, akcelerace jsem testoval až do 3000m/s2 :-D

tomast píše:Tak ještě nastav na trojnásobek akcelerace a naučíš jí i chodit po stole. :D
  • 0

Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 62
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod lubosh » 07.02.2020 14:59

Parádní!
Na deltách používám akcelerace 3000 mm/s2 běžně, ale 3000 m/s2 bych si netroufl :D
  • 0

lubosh

Příspěvky: 981
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: W-Yamboo 3D

Příspěvekod PvvScz » 07.02.2020 18:22

Asi by mi vadily ty sonický třesky :)
  • 0

PvvScz

Příspěvky: 46
Registrován: 11.03.2018 02:18
Bydliště: Brno
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod tomast » 07.02.2020 18:56

Sonické třesky začínají až u 20580000 mm/min
Na což bys na dráze 150 mm potřeboval akceleraci cca 3900000000 mm/s2
Tolik ty motory asi nedají :D
  • 0

tomast

Příspěvky: 327
Images: 1
Registrován: 20.11.2017 21:44
Bydliště: Praha
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod Otomar » 07.02.2020 20:39

Asi by stálo za to ty trapézy trošku namazat.
  • 0

Customized REBEL II & direct HEVO
Otomar

Příspěvky: 598
Images: 0
Registrován: 20.12.2014 11:24
Bydliště: JMK
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod walker.cz » 08.02.2020 08:18

namazané jsou, a budeš se divit, to "vrzání" dělají spíš drivery a motory, záleží, v jakém modu jsou nastaveny

Otomar píše:Asi by stálo za to ty trapézy trošku namazat.
  • 0

Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 62
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod walker.cz » 09.02.2020 11:07

Tak jsem nakonec i na Z musel dát trapéz TR8x8, nedokázal jsem se, zatím, zbavit vad tisku u TR6x4, třeba někdo poradí.
Vlevo TR6x4, vpravo TR8x8
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 62
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod walker.cz » 09.02.2020 17:35

tak další vylepšení, bed jsem zápustnými šrouby dal k vozíku, na vozík mangetická samolepka, na magnetickou samolepku nerez planžeta a na planžetu PET páska :D takový sendvič.
testuji bed mesh 7x7 typ bicubic (FW klipper), zatím vše vypadá dobře


  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 62
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod lubosh » 09.02.2020 21:38

Ty obří vlnky v tisku jsou od trapézu 6x4?
To by musel vypadat jak nebozez:-)
Já mám 6x4 od Dana a vlnky tam nemám žádné.
Toto jsem viděl i u teplotní dilatace podložky, kdy se prohýbá nahoru a dolů.
Ale to by dělalo i na tom 8x8 úplně stejně, tak nevím.
  • 0

lubosh

Příspěvky: 981
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: W-Yamboo 3D

Příspěvekod poutnik » 10.02.2020 06:07

Mě to dělávalo u Rebela II při nepřesném ale příliš pevném uchycení trapézu vzhledem k ose motoru.

Jiří
  • 0

poutnik

Příspěvky: 197
Images: 10
Registrován: 06.01.2016 14:22
Bydliště: Brněnsko
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod walker.cz » 10.02.2020 07:14

zkusím juknout, ale jde to vše volně, při vypnutém motoru to vše krásně bez "odporu" i ručně jede nahoru i dolů, ale díky za tip, zaměřím se i na to


poutnik píše:Mě to dělávalo u Rebela II při nepřesném ale příliš pevném uchycení trapézu vzhledem k ose motoru.

Jiří
  • 0

Rebel II, Rebelix MK2, Poseidon Duo, W-sCubeXY, Delta Sculptur, Wallta (moje delta :D ),
walker.cz

Příspěvky: 62
Registrován: 10.01.2017 23:08
Bydliště: Cheb
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod zemciko » 10.02.2020 12:40

Spíš než s trapézem jako takovým bývá problém právě s jeho uchycením. Stačí třeba pokud nemá rovné čelo a o něco se opírá, nebo je ne nejlépe chycený šroubkem atd.
  • 0

zemciko

Příspěvky: 1301
Images: 9
Registrován: 09.05.2015 13:43
Reputation: 0

Re: W-Yamboo 3D

Příspěvekod lubosh » 10.02.2020 16:01

Mě se osvědčilo usazení trapézu na horním konci do ložiska a nad tím stavěcí kroužek.
Dole je to uchyceno svěrnou spojkou, která ho drží v tahu směrem dolů.
Samozřejmě toto musí být vystředěné. Pak se žádné vlnky nekonají.

https://lubos71.rajce.idnes.cz/3D_tiskarna_Yamboo/#IMG_7741.jpg
  • 0

lubosh

Příspěvky: 981
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)
