kryt nejen na houpačku

Příspěvekod nasranek » 22.05.2019 14:24

Moc o tom nevím jeden donesl pro kamaráda kamaráda tak jsem udělal viz stl:
Tak jak vždy včetně kodu v OpenScadu.

houpacka _2.stl


Kód: Vybrat vše
$fn=100;
module zaklad (){
        hull (){
 translate ([0,0,-4.25])cylinder (h=9,d=50,center=true);
translate ([0,0,-16])cylinder (h=1,d=25,center=true);
}

hull (){
 translate ([0,0,-4.25])cylinder (h=9,d=50,center=true);
translate ([0,0,-16])cylinder (h=1,d=25,center=true);
}}
module rez (){
hull (){
zaklad ();
 translate ([36,0,-10]) rotate ([90,0,0])cylinder (h=37.5,d=20,center=true);
}
hull (){
 translate ([36,0,-10]) rotate ([90,0,0])cylinder (h=38,d=20,center=true);
    translate ([43,0,-2]) cube ([6,38,10],center=true);
}
cylinder (h=13,d=48,center=true);
}
difference (){
rez ();
for (a=[10:10:180]){
translate ([0,0,6])rotate ([45,0,a])cube ([54,8,8],center=true);
}
translate ([0,0,-4.25])cylinder (h=13,d=38,center=true);
hull (){
 translate ([0,0,-6.5])cylinder (h=9,d=38,center=true);
translate ([0,0,-12])cylinder (h=3,d=28,center=true);
}
translate ([0,0,-7.5]) cylinder (h=22,d=13,center=true);

hull (){
 translate ([34,0,-8]) rotate ([90,0,0])cylinder (h=50,d=18,center=true);
    translate ([34,0,2]) cube ([18,40,8],center=true);
}
translate ([34,12,-17.5]) cylinder (h=22,d=6,center=true);
translate ([34,-12,-17.5]) cylinder (h=22,d=6,center=true);
translate ([34,12,-19.5]) cylinder (h=2,d=11,center=true);
translate ([34,-12,-19.5]) cylinder (h=2,d=11,center=true);
}
//stredovy kriz
difference (){
union (){
    hull (){
translate ([0,0,-4.5])cube ([44,2,8],center=true);
     translate ([0,0,-13.5])cube ([24,2,6],center=true);
    }
hull (){
translate ([0,0,-3.5])cube ([2,40,6],center=true);
    translate ([0,0,-13.5])cube ([2,24,6],center=true);
}
translate ([0,0,-7.5])cylinder (h=18,d=18,center=true);
}
translate ([0,0,-7.5]) cylinder (h=22,d=13,center=true);
}
//stredovy kriz
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
nasranek

Příspěvky: 216
Images: 0
Registrován: 06.03.2017 01:16
Bydliště: Orlová 4
Reputation: 0

Re: kryt nejen na houpačku

Příspěvekod nasranek » 01.06.2019 10:00

PS. kolega mi z dělil že je to na nějakou levnou dětskou houpačku se stříškou za cca 1500 KČ a stejnou krytku mají i nějaké plátěné přístřešky s Ikei.
  • 0

nasranek

Příspěvky: 216
Images: 0
Registrován: 06.03.2017 01:16
Bydliště: Orlová 4
Reputation: 0

Re: kryt nejen na houpačku

Příspěvekod mochr » 12.07.2019 06:07

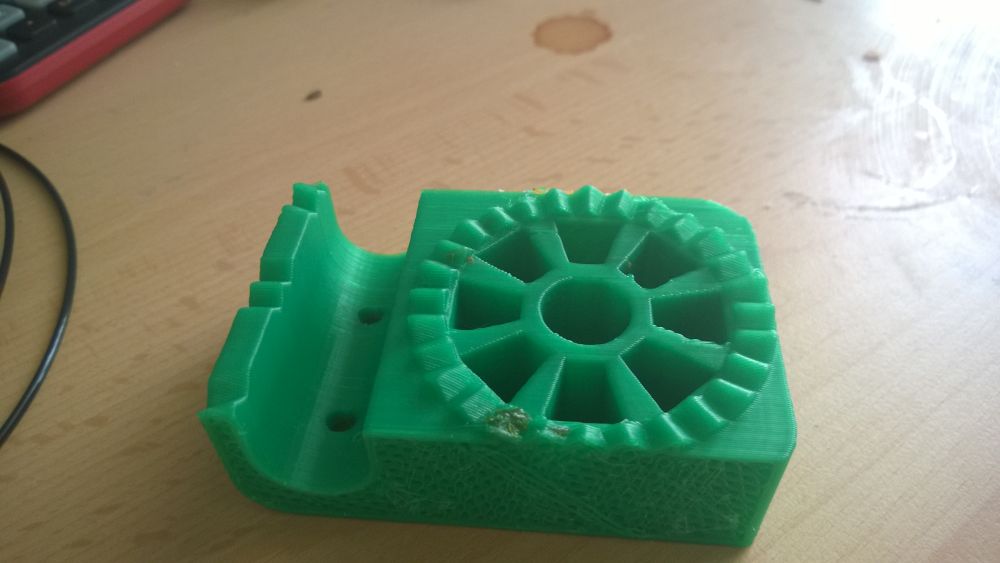

heh, to vypadá dost podobně, rok 2015 :D
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
mochr

Příspěvky: 147
Images: 2
Registrován: 18.09.2014 08:09
Bydliště: Blansko
Reputation: 0

Re: kryt nejen na houpačku

Příspěvekod nasranek » 12.07.2019 06:19

Je to vlastně to stejné co se funkčnosti týče , ale já magor jsem udělal přesnou kopii a že to dalo fušku, výtisk jsem bohužel nefotil (měl mi ho vyfotit až to našroubuje, ale mezitím jsem přešel na jinou šachtu a nějak na kolegu nemám kontakt a tisknout to znova kvůli fotce nebudu).

Jak jsem mu to dal tak mi řekl že to nemuselo být tak přesné a že bohatě stačilo udělat prakticky to co jsi vyfotil.
  • 0

nasranek

Příspěvky: 216
Images: 0
Registrován: 06.03.2017 01:16
Bydliště: Orlová 4
Reputation: 0

Re: kryt nejen na houpačku

Příspěvekod nasranek » 29.07.2019 20:23

Podlé nového infa je stejná kravina na nějakém děštníku dneska jsem kolegovi posílal stl.
