Příspěvekod lubosh » 27.04.2019 10:57

Ahoj,
potřeboval jsem zužitkovat pár zbytků, co jsem měl doma.
Vymyslel jsem tedy jednoduchou konstrukci ze dvou profilů, lineáru, a 4 tyček.
Plná pracovní plocha je 150x150x130 mm.
Tiskne velmi pěkně, ale nesmí se na to během tisku sahat, což je jasné, protože to je daň za konstrukci plnou kompromisů.
Je to taková malinká tiskárnička na drobné díly, což se mi přesně hodí.



https://lubos71.rajce.idnes.cz/3D_tiskarna_Yamboo

phpBB [video]


Seznam materiálu (pokud jsem na něco zapomněl, doplním):
1 ks MGN12H 350 mm
2 ks lineární vedení 8 mm 270 mm
2 ks lineární vedení 8 mm 280 mm
7 ks lineární ložisko 8x15x24 mm
1 ks pružná spojka 5 mm na 6 mm
1 ks trapéz 6x2 mm, délka 217 mm
2 ks řemenice G2 16z
1 ks řemen G2 6 mm délka 1,2 m
2 ks motor Nema 17 1005
2 ks motor Nema 17 1003
1 ks mosazná zubatice na filament
1 ks ložisko 6x13x5 mm
1 ks ložisko 4x13x5 mm
1 ks pružina 7x40 mm silnější
3 ks koncové spínače
1 ks hotend Rebel mod 3
2 ks koncovka bowdenu se závitem 9,5 mm
1 ks bowden 40 cm
2 ks matice do profilu m3
1 ks profil 30x30 256 mm (spodní)
1 ks profil 30x30 272 mm (stojina)

šroubky m3 a m6 různé
matice do profilu m6 (vkládací ideálně)
podložky 6,5x18x1,5 mm (OBI)

MKS Gen L
display grafický
drivery TMC2208 2x a A4988 2x
zdroj 12V nebo 24V
podložka dural nebo zrcadlo tl. 3 mm 16x16 cm
4x malinká klipsa na sáčky (u levých je nutno sundat drátky po uchycení HB)
radiální ventilátor 50x10 mm

STL díly tiskárny
Yamboo 3D printer STL.zip


Zde nové vylepšené díly pro tisk z CPE nebo PETG:
STL V2.zip
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil lubosh dne 08.10.2019 08:04, celkově upraveno 4
lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod Rebel » 27.04.2019 16:27

Ty se musíš asi strašně nudit :D Ale jinak super počin, proč nezužitkovat zbytky nějak smysluplně :)
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3624
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Yamboo 3D printer

Příspěvekod lubosh » 27.04.2019 16:29

Vždyť jsi mi ty "zbytky" sám poslal...
No, motory a trapéz jsem neměl:-)
Jinak vše ano.
  • 0

lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod Rebel » 27.04.2019 16:33

No jo no, pán je také sběratel :D :D :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3624
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Yamboo 3D printer

Příspěvekod kroxigor » 27.04.2019 18:24

Závidím mám tu krabice zbytků, ale není čas a asi bych to tak hezky ani nedal.
  • 0

Rebel II V33 (Marlin 2.0.x), "Anikubík" Kossel Linear Plus (Marlin 1.1.x) - domácí
Original Prusa i3 plus 1,75, Original Prusa i3 MK3 - služební
PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1651
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Yamboo 3D printer

Příspěvekod lubosh » 28.04.2019 10:47

Vytištěno 50 mm/s, externí per. 30 mm/s:



  • 0

Nemáte oprávnění prohlížet přiložené soubory.
lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod Rebel » 28.04.2019 11:10

Abych pravdu rekl, tak me se tohle jeste ani nepodarilo vytisknout pekne :D Jednou za cas, (vetsinou po stavbe nejake tiskarny v ramci testu) to nejak vyslicuju, pustim, po chvli tisku okouknu, stopnu, zahodim :D Ale az se mi to jednou nahodou povede, tak se taky pochlubim :D :D :D To neni namet k diskuzi jak to mas naslicovany, jen konstatuju, ze to na 1. pokus neumim a druhej uz me nebavi, kdyz to nepotrebuju vylozene vytisknout :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3624
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 101
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Yamboo 3D printer

Příspěvekod lubosh » 28.04.2019 12:27

Tohle také není první pokus, ale já to pustím, a odejdu:-)
Pak překvápko...
Za 3 pokusy předtím mohlo S3D. Vše v pohodě, až po komín.
Ten prostě nešel - netočil se extruder.
Vymělin jsem drivery 3x, ale nic.
Pak jsem přišel na to, že S3D rozseká výplň na tak malinkaté úseky, že to 8 bit deska s přímým extruderem prostě ignoruje.
V gkodu jsou posuny filamentu po 0,002, a to prostě nedá.
Stačilo vyhodit single extrusion infill, a je po problému.
Teď na tomto jedu Mondoshawana z Pátého elementu - první delší tisk na pár hodin.
Snad to dopadne, pošlu fotky.
  • 0

lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod lubosh » 28.04.2019 12:52

Model celé tiskárny v STL:
Yamboo.zip
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod Klaudius » 29.04.2019 12:14

Veľmi pekné. Model by sa dal aj v STEP ? Dík.
  • 0

Klaudius

Příspěvky: 127
Registrován: 15.02.2016 12:15
Bydliště: Bratislava - okolie
Reputation: 5
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod lubosh » 29.04.2019 14:44

Step bohužel ne, pouze Blender, OBJ nebo STL.
  • 0

lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod lubosh » 04.05.2019 11:40

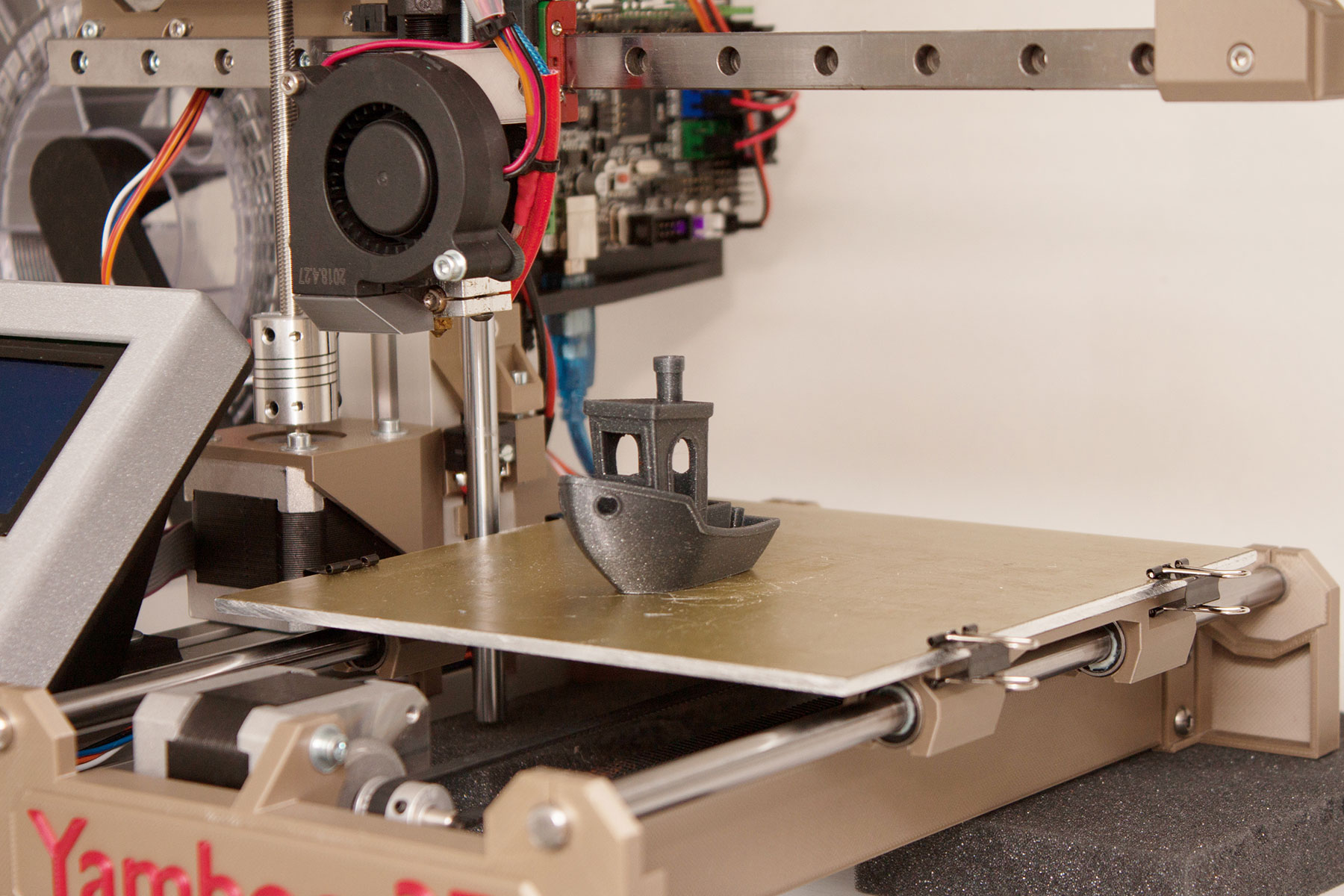

Ještě jsem udělal dvě úpravy - přišrouboval jsem ze spodu desku pro zvýšení tuhosti a osadil jsem indukční sondu.
Když jsem během tisku vyměnil špulku tak se to trochu hnulo.Nyní je to parádní, březová překližka to zpevnila. Jelikož tisková plocha nemá nastavení výšky, a nebyla úplně ideálně v rovině (zřejmě se prohla při řezání), musel jsem tomu pomoci autobedlevelingem. Nyní první vrstva podstatně lepší. Ještě uklidit dráty a jsem spokojen.

phpBB [video]
  • 0

lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod lubosh » 18.05.2019 12:16

Kamarád mi poslal odkaz na Dual Drive Extruder:
https://www.banggood.com/BMG-Extruder-Clone-Dual-Drive-Upgrade-Bowden-Extruder-For-1_75mm-filament-3D-Printer-Parts-p-1417784.html?rmmds=search&cur_warehouse=CN
Stál 18 USD (nyní je za 20), tak jsem ho hned objednal.
Za dva týdny dorazil (EU priority Line za 3 USD).

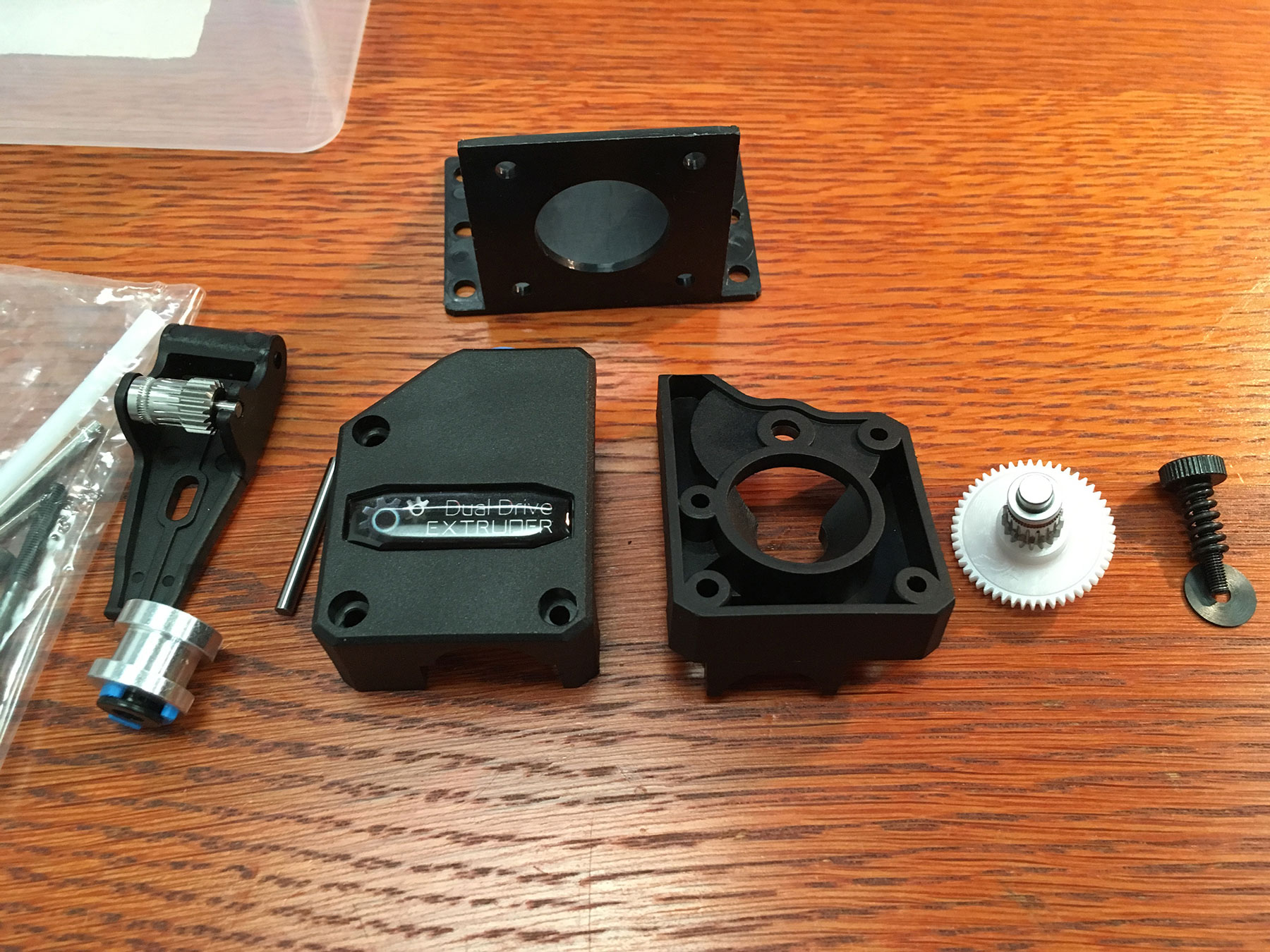

Byl jsem příjemně překvapen kvalitou zpracování. Vše čistě vylisované včetně držáku z plastu, a perfektně pasuje.
Jeden zádrhel byla malá díra na filament, který šel velmi ztuha přez zubatici. Po protažení vrtáčkem 3 mm je to vyřešeno. Druhá maličkost byla krátký šroub přítlaku, vyměnil jsem ho za delší. Pak už jsem ho namontoval na tiskárnu a nastavil korky na 400/mm (stejně jako mám na Titanu). Zkoušel jsem rukou zastavit filament, ale musel jsem to držet velkou silou, aby se zastavil. Výkon tedy vypadá excelentně. Následoval naprosto parádní tisk, nejprve komínek a pak celou 3D benchy. Tak uvidím, jak se osvědčí po pár měsících provozu.

Komínek:
phpBB [video]


3D benchy:
phpBB [video]






  • 0

Nemáte oprávnění prohlížet přiložené soubory.
lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod lubosh » 20.05.2019 20:15

Protože velice rád tisknu, pustil jsem se do tisku nových dílů na tuto tiskárnu, tentokráte z černého CPE.
Většinu dílů jsem upravil, aby byla konstrukce pevnější. Nastavil jsem Marlin 1.1.9, protože s MKS Gen L funguje lépe.
Zapnul jsem Linear advance, a přidal vyhřívanou podložku.
Ještě musím nějak schovat kabel od displeje, a je hotovo.
Trysku jsem osadil 0,5 mm, protože jsem chtěl rychlý tisk vrstvou 0,2 mm, extruze 0,6 mm.
Čínský dualextruder funguje zatím výborně, jediný problém měl s vykluzováním bowdenu. To jsem vyřešil novým vytištěným uchycením. Také nový bowden má vnitřní průměr 1,9 mm, takže retrakce jsou menší.


Yamboo seznam materiálu.xlsx.zip




  • 0

Nemáte oprávnění prohlížet přiložené soubory.
lubosh

Příspěvky: 872
Registrován: 19.11.2014 16:42
Bydliště: Praha 10
Reputation: 7
Jen tak dál :)

Re: Yamboo 3D printer

Příspěvekod lubosh » 09.09.2019 14:17

Kdyby o tuto tiskárnu měl někdo zájem, můžem se domluvit v Praze.
Tiskárnu mám navíc, stavěl jsem ji pro radost, bavilo mne to.
