Ofuk tisku ABS pro Rebela 2

Příspěvekod romanm » 14.09.2014 21:40

Někdo tady na fóru řešil zavětrování při tisku ABS, aby tolik nepraskal a padla řeč i o přímém ofuku trysky, kterým se odstraní pnutí..

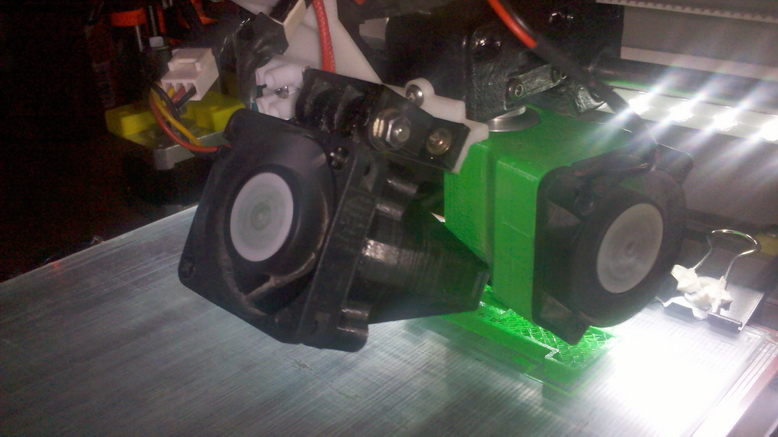

Protože ho taky používám a docela to funguje, dávám sem STL takového vlastního foukače pro 40mm ventilátorek.
Uchycuje se normálně na držák ofuku na extruderu. Uchycení je na kloubu, aby se dal nastavit správný sklon k trysce. K ofuku jsou 2 druhy uchycení, krátký a delší, tak aby se dal použít i u malých HE.
  • 0

Přílohy
ofuk_trysky_40mm.stl
(50.28 KiB) Zobrazeno 9960 krát
drzak_ofuku_vysoky.stl
(27.96 KiB) Zobrazeno 9960 krát
drzak_ofuku.stl
(28.79 KiB) Zobrazeno 9960 krát
romanm

Příspěvky: 177
Registrován: 16.02.2014 16:17
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod zaliman » 15.09.2014 16:44

A ufoukne ti to ten větrák v pohodě? Já něco podobnýho zkoušel a větrák toho víc foukal zpátky, než pod trysku :-D
  • 0

zaliman

Příspěvky: 62
Images: 1
Registrován: 23.04.2014 20:15
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Rebel » 15.09.2014 16:50

ve sve podstate nejde vubec o pruvan kolem hotendu, ale spise lehky vanek presne pod tryskou :) pruvan=plosne chlazeni vytisku z jedne strany prinasi naopak problemy v podobe daleko vetsiho pnuti predni/ofukovane strany modelu vuci zadni.
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, MeCretor2-upravený, Anycubic Photon, RR1, RR400M ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3896
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 108
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod romanm » 15.09.2014 18:51

zaliman píše:A ufoukne ti to ten větrák v pohodě? Já něco podobnýho zkoušel a větrák toho víc foukal zpátky, než pod trysku :-D


Tak foukne si i něco zpátky, což by nemusel a mohl to tlačit všechno na trysku. Ale funguje mi to. Třeba v práci, kde zatím ofuk nemám, tak je veliký problém vytisknout pojezd extruderu nebo levý/pravý Z pojezd, protože to už při tisku praská po 5-10mm.
  • 0

romanm

Příspěvky: 177
Registrován: 16.02.2014 16:17
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod zoid » 23.09.2014 21:04

Díky za ofuk, hned jsem jej vytiskl a namontoval. Zlepšení viditelné, ale pořád tomu něco chybí. Když tisknu předmět který se nahoru výrazně rozšiřuje, tak vzdálenější rohy od ofuku se teplem od hotendu kroutí nahoru a mají tendenci se pálit. Například tahle rybina https://lh5.googleusercontent.com/-z7MA ... 203909.jpg. Nevím jestli předělávat ofuk, otočit trysku (topením k ofuku), nebo řešit nějakou izolaci spodní strany heatbloku. Nějaké tipy?
  • 0

"Be alone, that is the secret of invention; be alone, that is when ideas are born." Nikola Tesla
zoid

Příspěvky: 31
Registrován: 28.03.2014 21:32
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Car » 23.09.2014 21:55

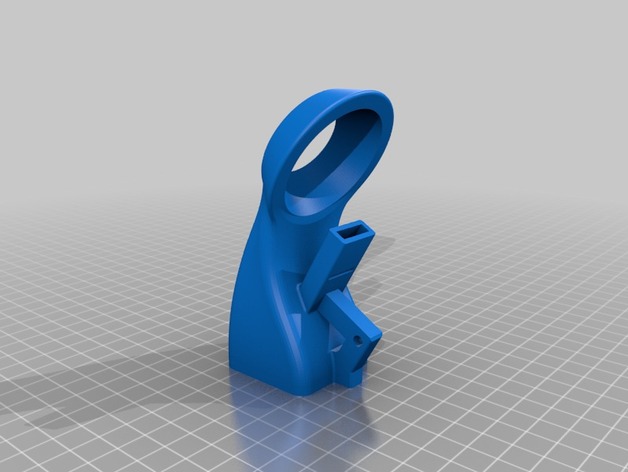

Spíš je výhodnější foukat v celém kruhu kolem trysky ,asi takto .
  • 0

Přílohy
Konstrukce Prusa i2 ,Rebel 2 ,PEEK hotend 3mm i 1,75mm vlastní výroba ,Marlin , Ramps 1.4 ,motory Microcon SX17 -0905 ,KISSlicer64
Car

Příspěvky: 662
Registrován: 28.04.2014 23:13
Bydliště: Olomouc
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod romanm » 23.09.2014 22:44

zoid píše:Díky za ofuk, hned jsem jej vytiskl a namontoval. Zlepšení viditelné, ale pořád tomu něco chybí. Když tisknu předmět který se nahoru výrazně rozšiřuje, tak vzdálenější rohy od ofuku se teplem od hotendu kroutí nahoru a mají tendenci se pálit. Například tahle rybina https://lh5.googleusercontent.com/-z7MA ... 203909.jpg. Nevím jestli předělávat ofuk, otočit trysku (topením k ofuku), nebo řešit nějakou izolaci spodní strany heatbloku. Nějaké tipy?

Zkus to v repetieru otočit tou rybinou rovnoběžně ve směru foukání.

Car píše:Spíš je výhodnější foukat v celém kruhu kolem trysky ,asi takto .

Dělal jsem to hlavně kvůli pnutí při tisku ABS, pak teprv jako ofuk PLA tisku s vědomím, že je lepší něco než nic.
Kruhový foukač jsem měl nějaký z thingiverse, pak jsem zkoušel i vlastní řešení. Vzduch šel stejně nejvíc zepředu, zezadu to foukalo jen aby se neřeklo. Hlavní nevýhoda - měním často různé trysky a hodně to zavazelo, u některých to foukalo jinam než mělo. Nakonec jsem to sundal a opět začal foukat v jednom směru, podle potřeby si raději model otočím, nebo tisknu pomaleji. Zatím mě to nějak extra nelimituje.
  • 0

romanm

Příspěvky: 177
Registrován: 16.02.2014 16:17
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Car » 24.09.2014 00:38

To co jsem tu dal stačí zkopírovat do Thingiverse a měl by to najít .
Ten ofuk je na 40mmvětrák a tak natvarovaný ( výstupní štěrby zúžena a rozšířena ) , že opravdu fouká stejnoměrně kolem celého kruhu na stůl - nikoliv na trysku a odstupuje rychle od stolku , aby nezabíral moc místa .
Díky kloubovému uchycení ho snadno vyklopíš a vyměníš trysku .
Je vhodný pro větší tištené objekty - malé perimetry do 20x20 to jen tak neuchladí a je třeba si to odzkoušet .
Dal jsem to sem jen jako inspiraci ,každý si to musí upravit podle svého hotendu s tryskou .
U tohoto je počítáno s délkou výměnné trysky 7 mm a nad ní hned hliníkový blok 20x20x10 s topným tělískem a termistorem .
  • 0

Konstrukce Prusa i2 ,Rebel 2 ,PEEK hotend 3mm i 1,75mm vlastní výroba ,Marlin , Ramps 1.4 ,motory Microcon SX17 -0905 ,KISSlicer64
Car

Příspěvky: 662
Registrován: 28.04.2014 23:13
Bydliště: Olomouc
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Wakis » 27.12.2014 11:56

Romanm: máš někde .Stl k tomu ofuku HotEndu na 40 mm větrák :-) ten vypadá hezky a já mám taky 40mm větrák, ale chycený jen v jednom rohu na 25mm držák :-D
  • 0

Wakis

Příspěvky: 49
Registrován: 27.10.2014 22:19
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod romanm » 27.12.2014 12:55

Jaký máš chladič? Mám jen stl pro ø25mm/10 žeber (E3D). Na 3DRATY ti to sedět nebude.
  • 0

Přílohy
HE25-10-40fan.stl
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
(85.43 KiB) Zobrazeno 9245 krát
romanm

Příspěvky: 177
Registrován: 16.02.2014 16:17
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Wakis » 27.12.2014 13:07

mam DS Hotend průměr je taky 25mm ale má 12 žeber, to třeba by to mohlo trochu pasovat :-D
teď koukám že je prej " inspired by E3D HotEnd" :wink:
  • 0

Wakis

Příspěvky: 49
Registrován: 27.10.2014 22:19
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Pezantros » 03.05.2015 13:59

Moc se mi líbí kruhový ofuk, který sem dal Car. Nikde jsem ale nenašel držák, kterým by šel přimontovat na Rebela. Nakreslil jsem tedy vlastní. Protože se mi osvědčil, vkládám sem jeho stl. Držák se přišroubuje dvěma šrouby M3x8 přímo do držáku ventilátoru a kabelů na extruderu. Do držáku se pak ofuk přichytí jedním šroubem M4x20.
Pro úplnost sem ještě vložím odkaz na ofuk: http://www.thingiverse.com/thing:417354

Otvory v modelu držáku jsou zvětšeny tak, aby bylo vykompenzováno zmenšování programu Repetier. Držák jsem tiskl s výškou vrstvy 0,2mm.
DrzakAirDuct40mm.stl
Držák kruhového ofuku
(30.55 KiB) Zobrazeno 8423 krát
  • 0

Pezantros

Příspěvky: 200
Registrován: 19.04.2015 12:22
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Car » 03.05.2015 16:23

Ono to tu je Pezantros - jen bohužel v jiném vlákně k danému tématu .

viewtopic.php?f=11&t=481&start=15
  • 0

Konstrukce Prusa i2 ,Rebel 2 ,PEEK hotend 3mm i 1,75mm vlastní výroba ,Marlin , Ramps 1.4 ,motory Microcon SX17 -0905 ,KISSlicer64
Car

Příspěvky: 662
Registrován: 28.04.2014 23:13
Bydliště: Olomouc
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Pezantros » 03.05.2015 17:30

Aha :oops: . Díky, přístě se pokusím zlepšit v hledání. Berte to tedy jako další variantu a poznámku o "nikde jsem nenašel" beru zpět :) .
  • 0

Pezantros

Příspěvky: 200
Registrován: 19.04.2015 12:22
Reputation: 0

Re: Ofuk tisku ABS pro Rebela 2

Příspěvekod Fifa » 18.05.2015 14:31

Jen pro zajimavost: nahodou jsme nasel takovejhle ofuk:
http://www.thingiverse.com/thing:26310
  • 0

Fifa

Příspěvky: 56
Registrován: 08.04.2015 17:46
Reputation: 0
