od **nazdarek1980** » 09.04.2015 16:39

Prosím poraďte mi, co všechno je potřeba vyměnit na Rampsu, aby chodil podle představ. Za odpovědi předem děkuju.

od **PIMPin** » 09.04.2015 20:31

http://blog.3draty.cz/ramps/

od **nazdarek1980** » 10.04.2015 09:42

Díky, ale je pravda, že jako ne elektronik, tomu článku moc nerozumím.

od **oscar** » 10.04.2015 09:46

A cemu na tom nerozumis konkretne?

od **nazdarek1980** » 10.04.2015 10:26

že mám vyměnit Mos-fet tranzistor (doufám, že je to ten otočený) a jinak ničemu. Podle manuálnu na netu http://ok1uga.nagano.cz/soubory/3d/dil2.pdf je toho spousta, např. tavné pojistky atd. Ale manuál, že tohle vyměníme za součástku z pytlíčku č. 51 mi fakt nepomůže. :-(

Prostě potřeboval bych jasně napsat, že tohle vyměníním za přesně specifikovanou součástku, kterou sežemu napr. Gesu nebo GME.

od **Otomar** » 10.04.2015 10:37

Tak si tu prohledej forum, kluci tu dávali odkazy na konkrétní součástky i se zkušenostmi. Nebo někom zaplať ať ti to udělá.

od **Car** » 10.04.2015 12:35

vem to přes hledací okno - úplně nahoře " Ramps a Mosfet " - on ti vyhledá všechny příspěvky s tímto slovem .
Bohužel to doposud nemá vlastní topic - leda by to někdo dohledal a přilepil sem ,aby to bylo jasně dohledatelné .

od **oscar** » 10.04.2015 13:16

uvodem budu trochu skeptikem - pokud si nejsi schopny dohledat ze mas vymenit tranzistor na HB, prozkratovat PTC pojistky a vymenit svorkovnici, tak bych se nepoustel ani do te vlastni akce. je to dvojstrany plosnak s drahama co odvadeji teplo a pri neopatrnem pajeni to porves ani nevis jak.

jinak, tranzistor uskripej, a nozicku po nozicce vyndej a dej tam treba
http://www.tme.eu/cz/details/irlb8743pb ... rectifier/

svorkovnice nejaky 5-5.08 roztec minimalne na 16A treba
http://www.tme.eu/cz/details/dg300-5.0- ... p-12-00ah/

pojistky PTC uskripni a misto nich napajej hezky pocinovane smotane 2.5mm2 lanko

od **nazdarek1980** » 10.04.2015 13:29

Oscar : děkuju moc, tzo přesně ono, tahle by mi to mohlo stačit. S pájením začínám a prý dělám pokroky, ale tohle samozřejmě svěřím do ruky kamarádovi (asi s 30 letou praxí).

Jasně, že jsem si to měl najít, já to nalezené už měl, dokonce jsem si to i někam poznamenal, ale momentálně toho mám pracovně hrozně moc a začínám být nervozní, že tiskárnu ještě nemám rozchozenou. Mimo času mi vždycky chybí nějaká blbost.

od **Car** » 11.04.2015 11:01

zde je další vlákno o výměně všeho na RAMPS :

viewtopic.php?t=492&p=4776#p4776

Home ‹ Forum ‹ Stavba - rady - nejasnosti Forum ‹ ELEKTRONIKA ‹ Zkrat na Headbedu

viewtopic.php?t=401&p=4031#p4031

Home ‹ Forum ‹ Stavba - rady - nejasnosti Forum ‹ ELEKTRONIKA ‹ výměna svorkovnic na RAMPS

viewtopic.php?t=118&p=4621#p4621

Home ‹ Forum ‹ Stavba - rady - nejasnosti Forum ‹ REBEL II ‹ Rychlost ohřívání heatbedu

Fakt je to roztahaný ledaskde :lol:

od **marfa** » 13.03.2016 13:50

ahoj, když si koupím RAMPS 1.4 na JRC http://www.jrc.cz/3d_tisk_ramps_1_4_s_irf1404_ je potřeba tam ještě něco pájet nebo vyměnit?

od **Otomar** » 13.03.2016 14:07

V základu ne, jestli si chceš být jistej, tak vyměnit ještě pojistky - ideálně dát tavné na přívodní vodiče. JRC mění pouze tranzistor.

od **n1kd0** » 09.02.2017 21:59

celkem jsem se ponořil do stavby 3D tiskárny Rebelix X2, tak to tady budu mými dotazy celkem asi oživovat :-)

nemáte někdo uložený návod z druhého příspěvku?

zeptám se stačí vyměnit na ramps pouze tranzistor pro hotbed? který vybrat? našel jsem tu zmínky o těchto
https://www.gme.cz/unipolarni-tranzisto ... 04-to220ab
https://www.gme.cz/unipolarni-tranzisto ... bf-to220ab
https://www.gme.cz/unipolarni-tranzisto ... 03-to220ab

ramps mám objednaný tento https://www.aliexpress.com/item/RAMPS-1 ... 03343.html

svorkovnice stačí vyměnit pouze ty pro přívod napájení?
takže dvě svorkovnice https://www.gme.cz/svorkovnice-ptr-akz1 ... -08-v-grey

ještě bych rád vyměnil pojistky, jak jsem tu našel. ale uprava s propojením drátkem mě moc neoslovila. můžete někdo prosím poslat jaký typ pojistek tam dát..odkaz by byl super..

případně co ještě v gme objednat co se ke stavbě bude hodit a není to v seznamu, abych to vzal všechno najednou..

předem díky někomu ochotnému

od **kroxigor** » 09.02.2017 22:32

Pojistky vyměňuju za tyhle:
https://www.gme.cz/pojistka-axialni-fspico-10a

FET za tento:
https://www.gme.cz/unipolarni-tranzisto ... 04-to220ab

Všechny svorkovnice za tyhle:
https://www.gme.cz/svorkovnice-ptr-akz7 ... 08-v-green

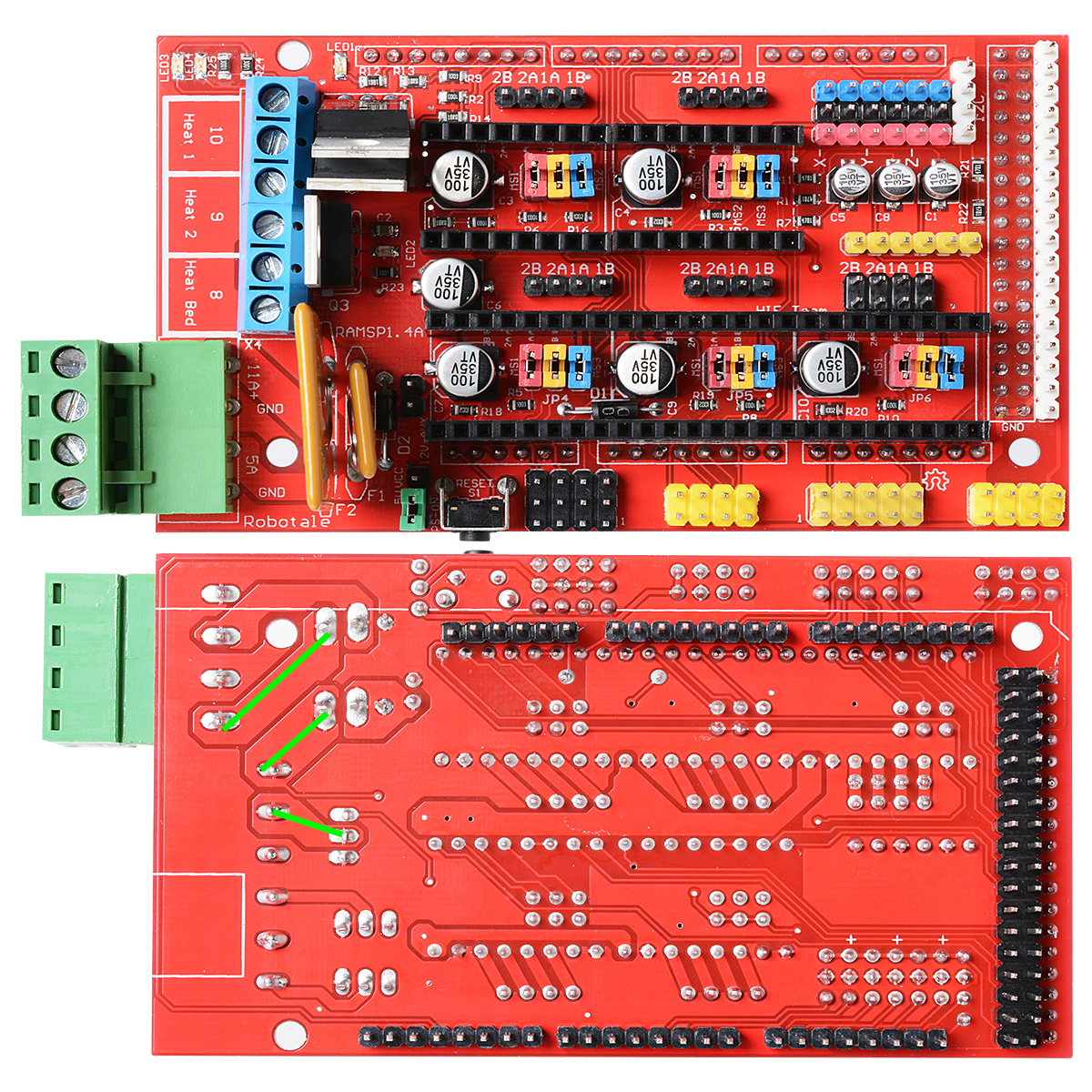

Případně je dobré posílit cestičky : (nožičkama od pojistky a FETu)

od **n1kd0** » 09.02.2017 23:13

díky díky díky :-)
