Koupil jsem si fan extender a potřebuji radu s oživením. FW používám Repetier_RII_91_V8_full_GLCD. Pro pomoc s oživením jsem použil http://blog.3draty.cz/rizeni-vetraku-pr ... -tiskarny/.
Ventilátor chlazení HE mám na pin6 a ventilátor chlazení tisku na pin11.
Ventilátor HE jsem uchodil (pin 6), ale ventilátor chlazení (pin 11) ne. Na zkoušku jsem prohodil výstupy (#define EXT0_EXTRUDER_COOLER_PIN 11) a i druhý ventilátor se točí. Tudíž chyba je někde v nastavení firmware.
Příkaz M106 a M107 nic neprovede (ani vizualizace na full LCD nezobrazuje chod ventilátoru).

Kód: Vybrat vše

#define FAN_PIN 11

mas ?
nekde okolo radku cca 60 v Configuration.h
Byva zakomentovan, smaz "//" a prepis 6 na 11

tak v configuration.h vůbec podobný řádek není, zkoušel jsem ho dopsat pod volání pins.h a stále bez výsledku.
maximálně je zde FAN_BOARD_PIN ale ani úprava parametru zde nepomohla
přikládám stávající soubory konfigurace

Tak jinanak. Kde mas skutecne na RAMPS pripojeny ten ventilator? na vystupu pro topeni 2. HE ? Tedy D9 nikoli 11?
Pak tam tedy dopis

Kód: Vybrat vše

#include "pins.h"

// ################## EDIT THESE SETTINGS MANUALLY ################
// ################ END MANUAL SETTINGS ##########################

#define FAN_PIN 9
#define FAN_BOARD_PIN -1
#define X_MAX_PIN -1
#define Y_MAX_PIN -1
#define Z_MAX_PIN -1

Pokud ho mas skutecne na D11, tak tam mas ten shield s MOSFETama? nebo neco zbastleneho? Zkousel si to na tom pinu merit voltmetrem?

#define FAN_BOARD_PIN 11 spousti ventilator jakmile hnes s nejakym pojezdem a po necinnosti ho za nejakou dobu shodi. Vyzkousej jeste to.

problém vyřešen dopsáním (úpravou) následujících řádků v Configuration.h
toto jsou veškeré úpravy, které je zapotřebí provédst pro fan extender

0047: #define FAN_PIN 11
0093: #define EXT0_EXTRUDER_COOLER_PIN 6
0311: #define FEATURE_FAN_CONTROL 1
0312: #define FEATURE_CONTROLLER 11
0637: "fanPin": 11,

Řádek 637, je v poznámce...celá konfigurace jako konfigurační řetězec. Takže se to nemusí měnit, jde celej ten velkej blok vyhodit.

Jenom se zeptám, teď koukám na extender a na tišťáku není žádný značení....jak jsou ty dva piny pro napájení, tak + je blíž těm pinům pro připojení větráků?

Sice ho nemám, ale zde http://www.rebelove.org/viewtopic.php?f=11&t=560 je nafocený i se zapojenými ventilátory. Třeba to pomůže.

Díky díky, ale tam se to nezmiňuje. Na téhle stránce http://www.instructables.com/id/Configuring-and-using-Reprap-Ramps14-RRD-Fan-Exten/,v bodu Step 1 je na té samé fotce poznámka, že kabely jsou obráceně....tak právě nevím, kterej pin je + a -. Na desce není žádné značení.

Můžeš to otestovat multimetrem a nebo rovnou připoj ventilátor a zapni ofuk. Pokud se ti začne otáčet opačně, otoč kabel. Tím nic nezkazíš.

Dík, už to jede.

Super, není zač! Možná pro ostatní by nebylo špatné, kdybys uvedl, jak je to správně. Zde na fóru na fotce nebo na tvém odkaze na instructables?

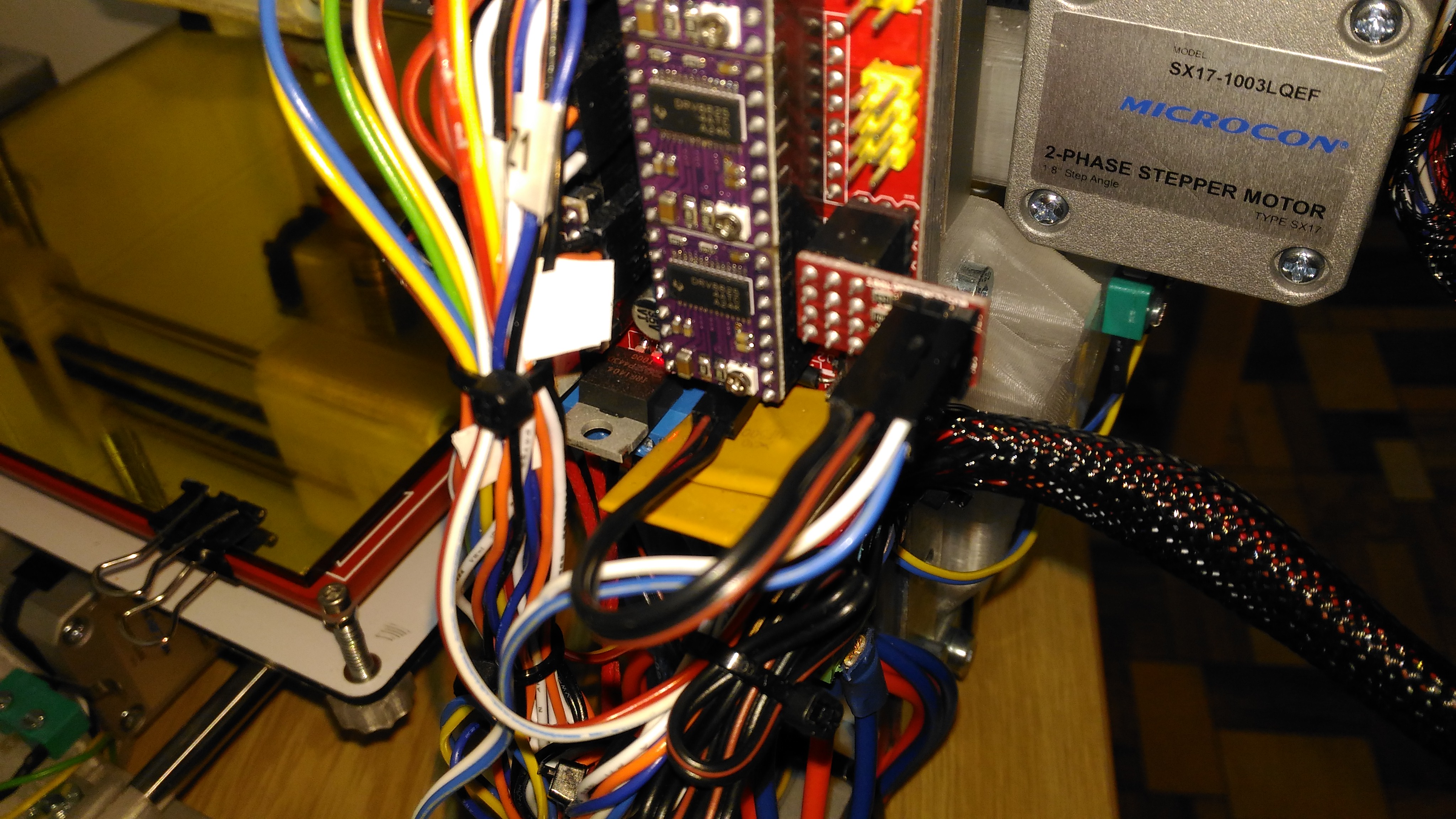

Snad je to na té fotce trochu vidět.



Červený drát z RRD do RAMPS je +. Na ramps je nalevo, na RDD je napravo...to je myšleno tím komentářem. Horní pozice je D11 a + je nahoře (bílý drát).

V D11 mám ofuk HE. V D9 fukar na tisk. Ve firmwaru jsem to nastavil takto (Configuration.h):

Kód: Vybrat vše

#define EXT0_EXTRUDER_COOLER_PIN 11
#define FEATURE_FAN_CONTROL 1


Taky se s tim ted trapim. Mam to zapojene takto:


Podle rad zde v tematu jsem provedl tyto upravy:

Kód: Vybrat vše

46a47
> #define FAN_PIN 11
92c93
< #define EXT0_EXTRUDER_COOLER_PIN HEATER_2_PIN
---
> #define EXT0_EXTRUDER_COOLER_PIN 6
310c311
< #define FEATURE_FAN_CONTROL 0
---
> #define FEATURE_FAN_CONTROL 1
636c637
<     "fanPin": "ORIG_FAN_PIN",
---
>     "fanPin": 11,


Ale aktualne se me neroztoci zadny vetrak. Ani pri nahrivani HE, ani vetrak pripraveny na ofuk vytisku (M106, M107).

Priznam se, ze tohle neni moje parketa a dost tapu.

Zkus se podívat zde. Popsal jsem to tam docela podrobně, aspoň myslím .

Diky, to uz jsem nasel a zkusil se tim inspirovat.
V pins.h zmenil:
0352:#define ORIG_FAN_PIN 11"
V Configurations.h pridal:
0047:#define FAN_PIN 11
nakonec tam upravil:
0311#define FEATURE_FAN_CONTROL 1

Takze vetrak chladice mam porad na D9 a slape jako predtim... jen na fan extenderu nenamerim zadne napeti - ani na jednom z vystupu na vetrak.
