Příspěvekod Rebel » 26.11.2014 23:30

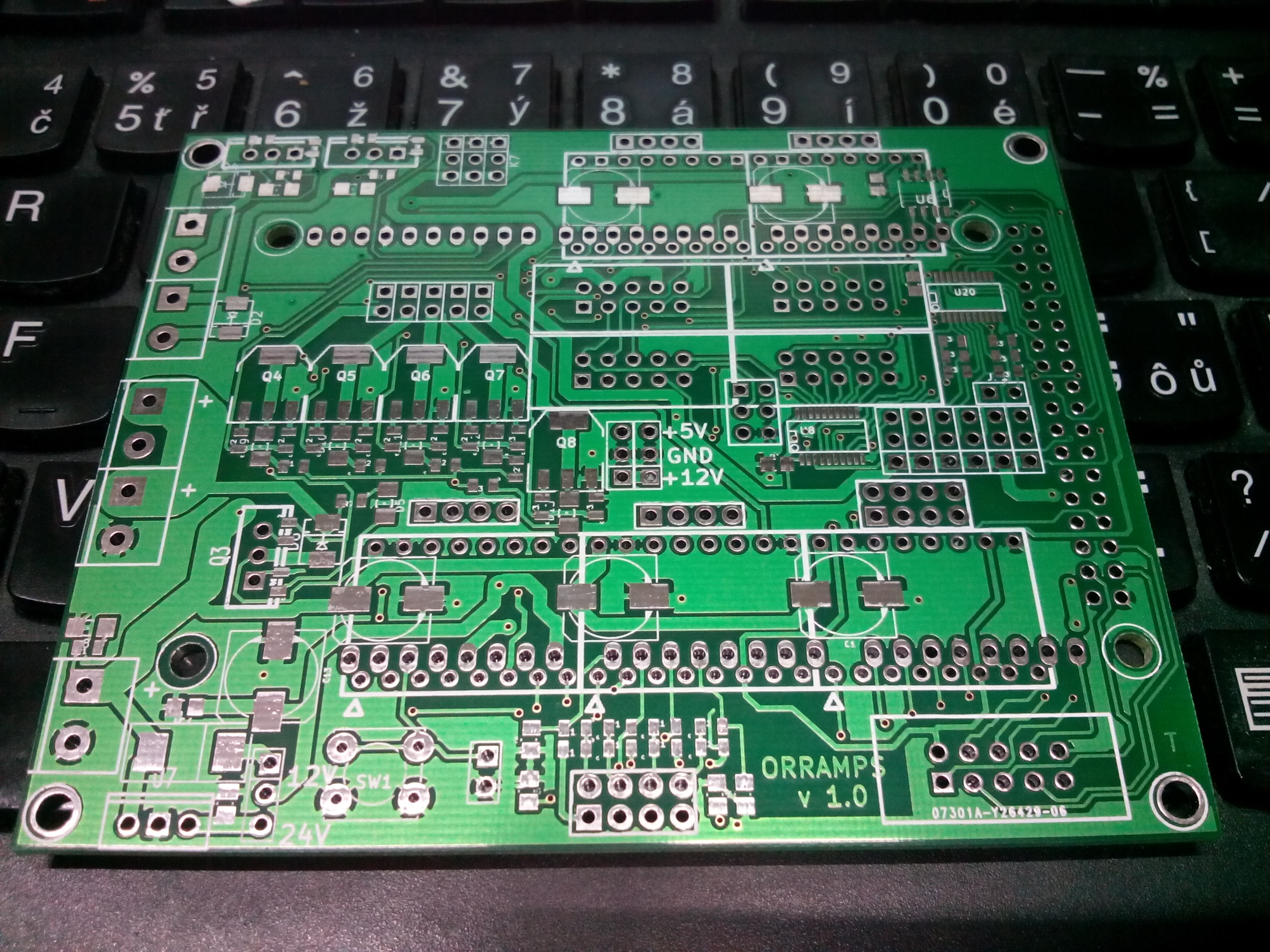

Tak pomalu začínáme :) Desky dnes dorazily, začneme osazovat oživovat a uvidíme. Postupně přidáme výsledky atd.


Minimální požadavky pro návrh desky byly:

- deku koncipovat na HW, která má dostatek výkonu na obsluhu všeho následujícího. ORRAMPS je tedy navženo na Arduino DUE
- napájení 14/24V s dostatečným dimenzováním výkonových spojů
- osazení MOSFETy, které vyhoví proudovým a ztrátovým požadavkům bez nutnosti chladiče
- 5 driverů
- 2 tělíska HE
- 1 BED
- 4 termistory (3. standardní + měření okolní teploty při uzavření tiskárny do bedny pro řízení ventilátoru nebo tak něco)
- 6 endstopů (popřípadě 3 + bezpečnostní kontakt krytu, atp.)
- 5 výstupů do 1A (2x chlazeni hotendu, 1x chlazení tisku, 2x cirkulace v bedně/regulace teploty v prostoru, nebo cokoli jiného)
- možnost připojení WiFi modulu
- přímé připojení Full graphic LCD bez nutnosti mezikusu (hokejky)
- OTG (možnost připojení USB flash disku)
- nějaké ty piny navíc pro serva či cokoli dalšího
- OpenSource/OpenHW

Vše se teoreticky povedlo, prakticky se uvidí :D

KONCOVOU CENU ZATÍM NEZNÁM, NA TO JE ČAS :D
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3452
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: ORRAMPS V1.0

Příspěvekod emilcze » 27.11.2014 09:40

Tak na tuhle desku se opavdu těším. Hned jak budou k mání tak objednávám. :D
  • 0

emilcze

Příspěvky: 20
Registrován: 03.12.2013 21:39
Bydliště: Karlovy Vary
Reputation: 0

Re: ORRAMPS V1.0

Příspěvekod Mirec » 27.11.2014 11:53

Orientačná cena?
Bude v tom firmware repetier alebo plánujete nejaký vlastný?
  • 0

REBEL II - Arduino Mega 2560 + RAMPS 1.4
Mirec

Příspěvky: 187
Images: 1
Registrován: 03.02.2014 20:47
Reputation: 0

Re: ORRAMPS V1.0

Příspěvekod Rebel » 27.11.2014 12:07

Nase predstava je asi takova. Neni nasim zamerem ty desky vyrabet a prodavat primo.

Chceme odladit prototyp, zverejnit veskerou dokumentaci a nechat to okopirovat cinanem a cinsy deti za par korun vyrobit :D

Nejaky otestovane prvotiny vaznym zajemcum pustime, treaba i vic, ale nemame cas delat seriovku a chrlit to na trh, jako konkurence :D

Vse je samozrejme podmineno uspesnym odladenim :)

Orientacni cenu nemam. Materialove to je to par stovek + nejaka prace. Ale zatim nechci zadny numera vypoustet. Kdybych mel pocitat co se tomu dalo za praci a jeste da, bude to hodne draha deska :D Nechte cene cas, nejaka se vyvrbi :D

Co se tyce FW, chceme zatim oficialne forknout Repetier. Pokud se deska chytne mezi lidmi, treba se podpora desky vlozi casem primo do Repetieru, ale to je jeste pomerne hodne daleko :)
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3452
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: ORRAMPS V1.0

Příspěvekod Car » 27.11.2014 21:02

Rozměr tý desky ??
  • 0

Konstrukce Prusa i2 ,Rebel 2 ,PEEK hotend 3mm i 1,75mm vlastní výroba ,Marlin , Ramps 1.4 ,motory Microcon SX17 -0905 ,KISSlicer64
Car

Příspěvky: 657
Registrován: 28.04.2014 23:13
Bydliště: Olomouc
Reputation: 0

Re: ORRAMPS V1.0

Příspěvekod Rebel » 27.11.2014 22:21

Car píše:Rozměr tý desky ??

100x80
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3452
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: ORRAMPS V1.0

Příspěvekod oscar » 29.11.2014 22:15

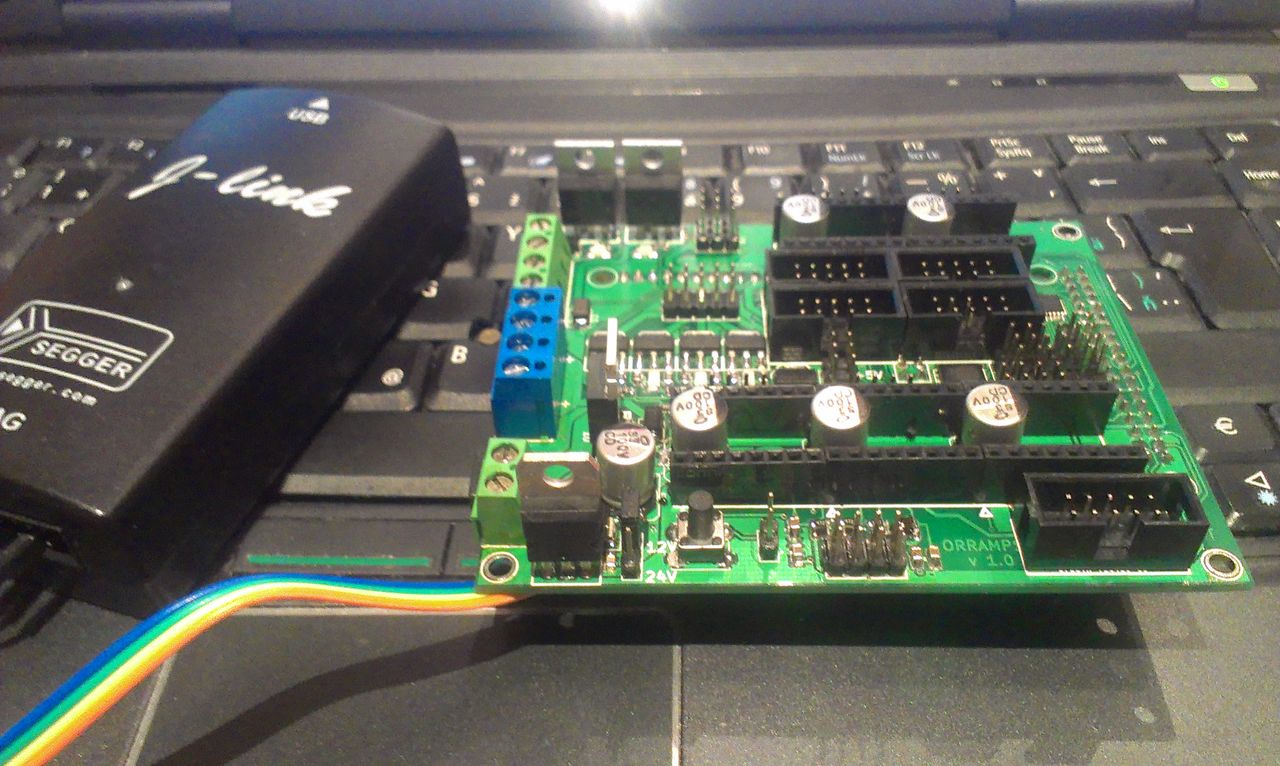

a jde se testovat :)
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
.... večer se přezujou, hodinu frézujou ....
oscar

Příspěvky: 731
Images: 4
Registrován: 16.06.2014 20:51
Bydliště: Perníkovice
Reputation: 10
Jen tak dál :)

Re: ORRAMPS V1.0

Příspěvekod Rebel » 29.11.2014 22:50

+1 ;)
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3452
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: ORRAMPS V1.0

Příspěvekod Car » 30.11.2014 02:05

Pěkná práce :P
  • 0

Konstrukce Prusa i2 ,Rebel 2 ,PEEK hotend 3mm i 1,75mm vlastní výroba ,Marlin , Ramps 1.4 ,motory Microcon SX17 -0905 ,KISSlicer64
Car

Příspěvky: 657
Registrován: 28.04.2014 23:13
Bydliště: Olomouc
Reputation: 0

Re: ORRAMPS V1.0 pro DUE

Příspěvekod Rebel » 01.12.2014 21:54

Oscar maka ;)
jeste nejasame, ale pomalu pokracujem. Uz ted je jasne, ze v dalsi verzi nastanou drobne zmeny, ale zatim nebylo potreba zadne HW upravy spoje, pouze upravy FW.

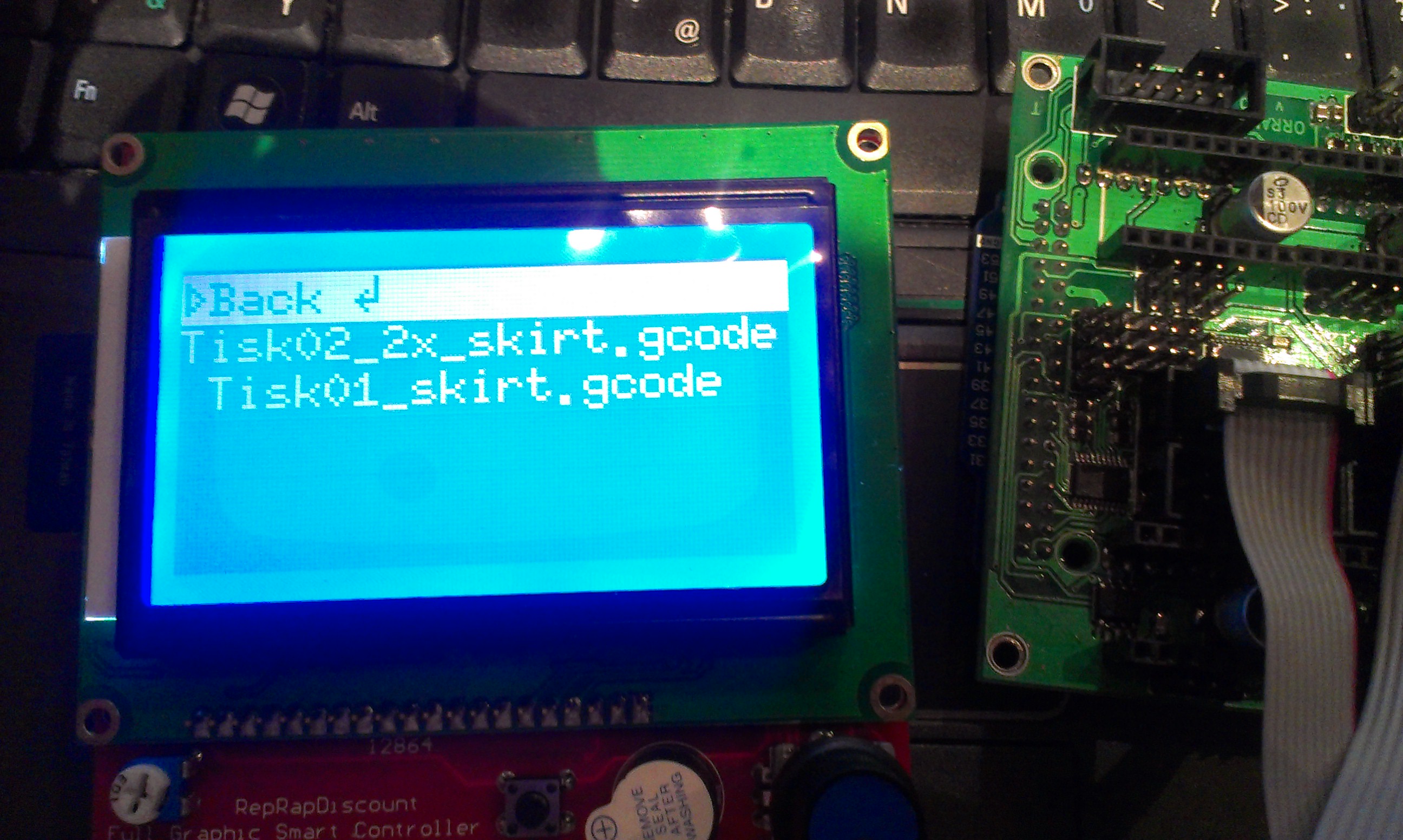

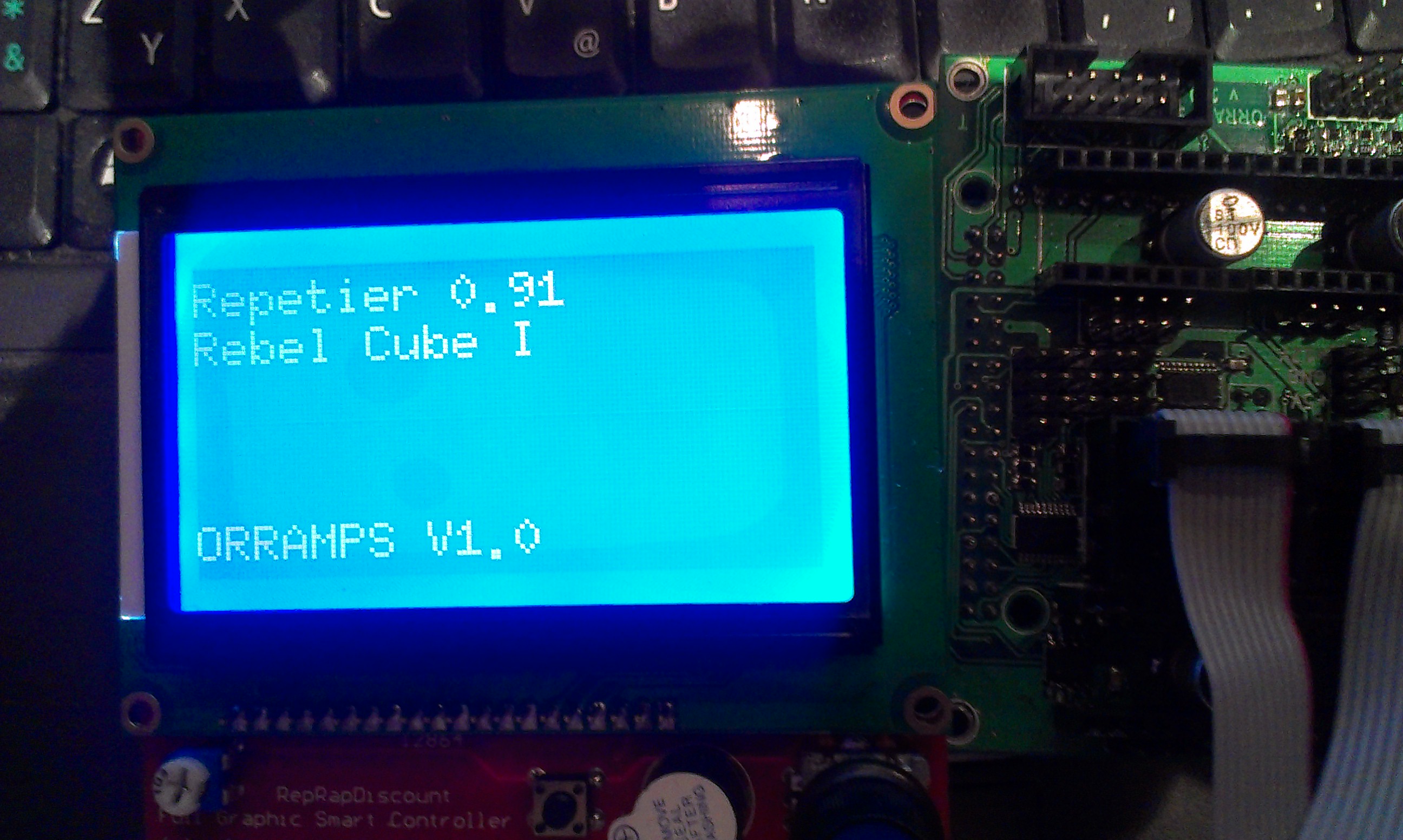

Napajeni je tam kde ma zatim byt, LCD ukazuje, EEPROm eepromkuje (sice se musela pouzit jina, nez puvodne navrzena, ale to je jen zmena soucastky). Nyni prijdou na radu testy mereni teplot, stepry atd....
2014-12-01 20.11.18.jpg

2014-12-01 20.10.58.jpg

2014-12-01 20.10.52.jpg
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3452
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: ORRAMPS V1.0 pro DUE

Příspěvekod Car » 01.12.2014 22:40

Jen tak dál , šikulové . :wink:
  • 0

Konstrukce Prusa i2 ,Rebel 2 ,PEEK hotend 3mm i 1,75mm vlastní výroba ,Marlin , Ramps 1.4 ,motory Microcon SX17 -0905 ,KISSlicer64
Car

Příspěvky: 657
Registrován: 28.04.2014 23:13
Bydliště: Olomouc
Reputation: 0

Re: ORRAMPS V1.0 pro DUE

Příspěvekod Janson » 02.12.2014 15:38

Paráda, máte zlatý ruce ;)
OT: a kdy uvidíme REBEL Cube? :)
  • 0

Janson

Příspěvky: 32
Images: 1
Registrován: 23.04.2014 08:00
Bydliště: Liberec
Reputation: 0

Re: ORRAMPS V1.0 pro DUE

Příspěvekod Rebel » 02.12.2014 15:46

No, do vanoc urcite ne :D
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! A naučte se používat pro STL přílohy čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3452
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK
Reputation: 100
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: ORRAMPS V1.0 pro DUE

Příspěvekod oscar » 13.12.2014 16:46

testovani desky probiha o 106.

  • 0

Nemáte oprávnění prohlížet přiložené soubory.
.... večer se přezujou, hodinu frézujou ....
oscar

Příspěvky: 731
Images: 4
Registrován: 16.06.2014 20:51
Bydliště: Perníkovice
Reputation: 10
Jen tak dál :)

Re: ORRAMPS V1.0 pro DUE

Příspěvekod hanysl » 19.12.2014 18:00

Kluci paráda, už se těším na finální verzi desky, předpokládá se, že bude dostupná i neosazená?
  • 0

Rebel II.b single Z motor.
hanysl

Příspěvky: 253
Registrován: 08.01.2014 22:03
Bydliště: Šenov u Ostravy
Reputation: 0
