senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 01.10.2018 11:21
od sebod155
Zdravím
Prosím zda by mi někdo pomohl s připojením senzor Geetech 3D touch k desce L V 1.0. Nevím kde připojit třipinový konektor a dvoupinový konektor. Dále bych potřeboval poradit kde 3D touch namontovat jestli před tiskovou hlavu nebo na bok tiskové hlavy. Jsem začátečník a koupil jsem tiskárnu domácí výroby. Rám je ze šestky plechu a zbytek asi podle pruša i3. Děkuji.

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 01.10.2018 13:32
od tom666

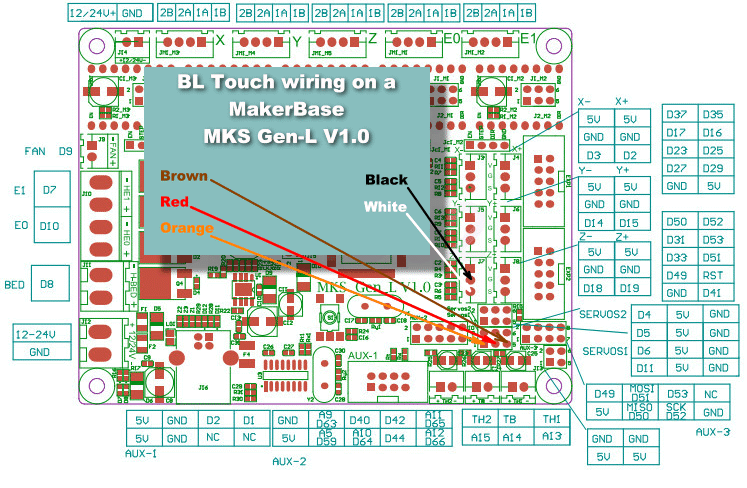

Zapojenie:
3-pin: hnedy (GND), cerveny (+5V), oranzovy (ovladaci signal)
2-pin: cierny (GND), biely (Z min)

Wiring 3D Touch & MKS Gen L.png

Sposob uchytenia zavisi od prevedenia X-oveho pojazdu. Tazko radit, bez foto dokumentacie.
Snad si z niecoho vyberies:
https://www.thingiverse.com/search?q=BL+Touch+Holder&dwh=545bb220b101722

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 01.10.2018 14:42
od sebod155
Děkuji , ovšem na tom konektoru Z min mám připojený koncák osy Z. To mám připojit k tomu koncáku?

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 01.10.2018 15:15
od poutnik
Touch sensor nemám, ale podle toho jak to chápu funguje místo koncáku osy Z - dotykem a správnou kalibrací ten koncák nahrazuje.

Jiří

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 01.10.2018 15:46
od tom666
Presne tak :)

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 01.10.2018 16:08
od rambo
sebod155 píše:Děkuji , ovšem na tom konektoru Z min mám připojený koncák osy Z. To mám připojit k tomu koncáku?

Místo něj. Nevidím rozumný důvod proč ten koncak dublovat, když ti tuhle službu udělá ten BlTouch.

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 05.10.2018 06:11
od sebod155
Zdravím ,
Prosím o další radu , zapojil jsem senzor podle nákresu co mi poslal tom666 a marlin jsem stáhl tady někde na netu.
Zkoušel jsem v simplify pojezdy os aosa X jela na druhou stranu tedy doleva místo doleva kde mám koncák. Namontoval jsem koncák na pravou stranu a spustil HOME X dojelo to na koncák a zastavilo se. Pak jsem zkoušel osu Z a při zadání HOME Z senic nedělo ale posuv 10 mm nahoru a dolu šel normálně. Tak jsem zkusil jestli ten čudlík při zatlačení zastaví osu Z . Nezastavil pohyb osy dolu ani nahoru Při zadání HOME ALL zajede osa X na koncák pak osa Y na koncák pak osa Y a X zajedou asi do středu podložky a osa Z popojede nahoru asi o 10 mm. Prosím řekl by mi někdo co je šparně. A ještě bych potřeboval vědět jak tady nahtát foto .
Děkuji

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 05.10.2018 06:43
od tom666
sebod155 píše:... Marlin jsem stáhl tady někde na netu ...

Marlina s BL Touch si budes musiet nakonfigurovat sam:
http://marlinfw.org/docs/configuration/configuration.html#configuring-marlin-1.1

sebod155 píše:... osa X jela na druhou stranu, tedy doprava místo doleva ...

Staci otocit konektor motora, alebo zmenit nastavenie v konfigu:
http://marlinfw.org/docs/configuration/configuration.html#motor-direction

sebod155 píše:... ještě bych potřeboval vědět jak tady nahrát foto?


Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 05.10.2018 08:19
od sebod155
K té ose X asi jsem se vyjádřil špatně , takže když zadám posun osy X vpravo 10 mm tak popojede o 10 mm vpravo , když zadám 10 mm vlevo tak jede o 10 mm vlevo. Ale když zadám HOME ALL tak jede osa X vpravo a měla by jed asi vlevo ,podle mé uvahy
Možnosti PŘÍLOHA jsem nikde nenašel , prosím mužeš mi to blíže vysvětlit. Díky.

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 05.10.2018 08:59
od tom666
sebod155 píše:K té ose X asi jsem se vyjádřil špatně , takže když zadám posun osy X vpravo 10 mm tak popojede o 10 mm vpravo , když zadám 10 mm vlevo tak jede o 10 mm vlevo. Ale když zadám HOME ALL tak jede osa X vpravo a měla by jed asi vlevo, podle mé uvahy ...

Dosledok homovania na X-max endstop.

sebod155 píše:... Možnosti PŘÍLOHA jsem nikde nenašel , prosím mužeš mi to blíže vysvětlit.

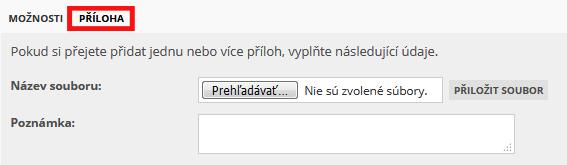

Rychlá odpověď > Upravit v editoru > Příloha

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 05.10.2018 09:47
od sebod155
Dosledok homovania na X-max endstop. To znamená že jsem koncák zapojil do špatného konektoru na desce? Zkoušel jsem koncák zapojit nahoru a taky dolu a je to stejné.

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 05.10.2018 10:13
od tomast
Spíš je to v konfiguraci toho tvého Marlinu, že se má pokoušet homovat na koncák na MAX hodnotu.

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 06.10.2018 08:43
od sebod155
Zdravím
Prosím nemá někdo marlin pro desku MKS Gen 1.0 se senzorem Geetech 3D touch za odměnu ?
Děkuji

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

PříspěvekNapsal: 06.10.2018 15:47
od tom666
@sebod155
Prepac, ale budes musiet poskytnut viac informacii.
