Příspěvekod sebod155 » 01.10.2018 11:21

Zdravím
Prosím zda by mi někdo pomohl s připojením senzor Geetech 3D touch k desce L V 1.0. Nevím kde připojit třipinový konektor a dvoupinový konektor. Dále bych potřeboval poradit kde 3D touch namontovat jestli před tiskovou hlavu nebo na bok tiskové hlavy. Jsem začátečník a koupil jsem tiskárnu domácí výroby. Rám je ze šestky plechu a zbytek asi podle pruša i3. Děkuji.
  • 0

sebod155

Příspěvky: 6
Registrován: 16.07.2018 09:25
Bydliště: Havířov
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod tom666 » 01.10.2018 13:32

Zapojenie:
3-pin: hnedy (GND), cerveny (+5V), oranzovy (ovladaci signal)
2-pin: cierny (GND), biely (Z min)

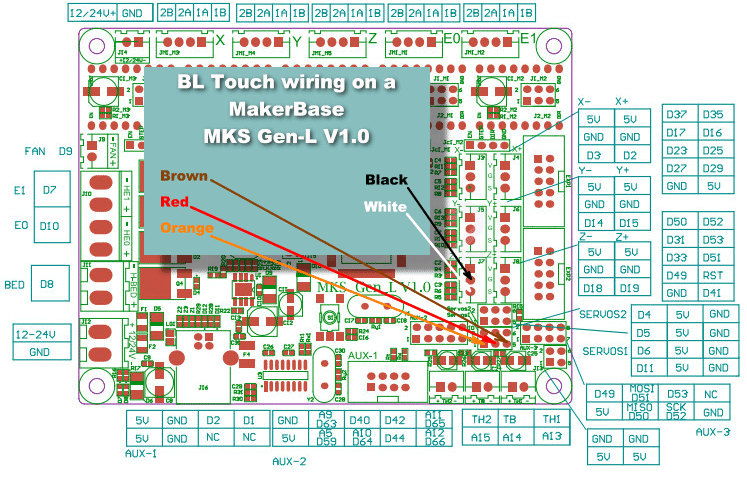

Wiring 3D Touch & MKS Gen L.png

Sposob uchytenia zavisi od prevedenia X-oveho pojazdu. Tazko radit, bez foto dokumentacie.
Snad si z niecoho vyberies:
https://www.thingiverse.com/search?q=BL+Touch+Holder&dwh=545bb220b101722
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Rebel II v33 Bowden Mod - Ex, Creality Ender-3 Pro, Sunhokey Prusa i3 Clone
tom666

Příspěvky: 532
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod sebod155 » 01.10.2018 14:42

Děkuji , ovšem na tom konektoru Z min mám připojený koncák osy Z. To mám připojit k tomu koncáku?
  • 0

sebod155

Příspěvky: 6
Registrován: 16.07.2018 09:25
Bydliště: Havířov
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod poutnik » 01.10.2018 15:15

Touch sensor nemám, ale podle toho jak to chápu funguje místo koncáku osy Z - dotykem a správnou kalibrací ten koncák nahrazuje.

Jiří
  • 0

poutnik

Příspěvky: 158
Images: 10
Registrován: 06.01.2016 14:22
Bydliště: Brněnsko
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod tom666 » 01.10.2018 15:46

Presne tak :)
  • 0

Rebel II v33 Bowden Mod - Ex, Creality Ender-3 Pro, Sunhokey Prusa i3 Clone
tom666

Příspěvky: 532
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod rambo » 01.10.2018 16:08

sebod155 píše:Děkuji , ovšem na tom konektoru Z min mám připojený koncák osy Z. To mám připojit k tomu koncáku?

Místo něj. Nevidím rozumný důvod proč ten koncak dublovat, když ti tuhle službu udělá ten BlTouch.
  • 0

rambo

Příspěvky: 81
Images: 2
Registrován: 28.08.2017 10:27
Bydliště: Ostrava
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod sebod155 » 05.10.2018 06:11

Zdravím ,
Prosím o další radu , zapojil jsem senzor podle nákresu co mi poslal tom666 a marlin jsem stáhl tady někde na netu.
Zkoušel jsem v simplify pojezdy os aosa X jela na druhou stranu tedy doleva místo doleva kde mám koncák. Namontoval jsem koncák na pravou stranu a spustil HOME X dojelo to na koncák a zastavilo se. Pak jsem zkoušel osu Z a při zadání HOME Z senic nedělo ale posuv 10 mm nahoru a dolu šel normálně. Tak jsem zkusil jestli ten čudlík při zatlačení zastaví osu Z . Nezastavil pohyb osy dolu ani nahoru Při zadání HOME ALL zajede osa X na koncák pak osa Y na koncák pak osa Y a X zajedou asi do středu podložky a osa Z popojede nahoru asi o 10 mm. Prosím řekl by mi někdo co je šparně. A ještě bych potřeboval vědět jak tady nahtát foto .
Děkuji
  • 0

sebod155

Příspěvky: 6
Registrován: 16.07.2018 09:25
Bydliště: Havířov
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod tom666 » 05.10.2018 06:43

sebod155 píše:... Marlin jsem stáhl tady někde na netu ...

Marlina s BL Touch si budes musiet nakonfigurovat sam:
http://marlinfw.org/docs/configuration/configuration.html#configuring-marlin-1.1

sebod155 píše:... osa X jela na druhou stranu, tedy doprava místo doleva ...

Staci otocit konektor motora, alebo zmenit nastavenie v konfigu:
http://marlinfw.org/docs/configuration/configuration.html#motor-direction

sebod155 píše:... ještě bych potřeboval vědět jak tady nahrát foto?

  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Rebel II v33 Bowden Mod - Ex, Creality Ender-3 Pro, Sunhokey Prusa i3 Clone
tom666

Příspěvky: 532
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod sebod155 » 05.10.2018 08:19

K té ose X asi jsem se vyjádřil špatně , takže když zadám posun osy X vpravo 10 mm tak popojede o 10 mm vpravo , když zadám 10 mm vlevo tak jede o 10 mm vlevo. Ale když zadám HOME ALL tak jede osa X vpravo a měla by jed asi vlevo ,podle mé uvahy
Možnosti PŘÍLOHA jsem nikde nenašel , prosím mužeš mi to blíže vysvětlit. Díky.
  • 0

sebod155

Příspěvky: 6
Registrován: 16.07.2018 09:25
Bydliště: Havířov
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod tom666 » 05.10.2018 08:59

sebod155 píše:K té ose X asi jsem se vyjádřil špatně , takže když zadám posun osy X vpravo 10 mm tak popojede o 10 mm vpravo , když zadám 10 mm vlevo tak jede o 10 mm vlevo. Ale když zadám HOME ALL tak jede osa X vpravo a měla by jed asi vlevo, podle mé uvahy ...

Dosledok homovania na X-max endstop.

sebod155 píše:... Možnosti PŘÍLOHA jsem nikde nenašel , prosím mužeš mi to blíže vysvětlit.

Rychlá odpověď > Upravit v editoru > Příloha
  • 0

Rebel II v33 Bowden Mod - Ex, Creality Ender-3 Pro, Sunhokey Prusa i3 Clone
tom666

Příspěvky: 532
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod sebod155 » 05.10.2018 09:47

Dosledok homovania na X-max endstop. To znamená že jsem koncák zapojil do špatného konektoru na desce? Zkoušel jsem koncák zapojit nahoru a taky dolu a je to stejné.
  • 0

sebod155

Příspěvky: 6
Registrován: 16.07.2018 09:25
Bydliště: Havířov
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod tomast » 05.10.2018 10:13

Spíš je to v konfiguraci toho tvého Marlinu, že se má pokoušet homovat na koncák na MAX hodnotu.
  • 0

tomast

Příspěvky: 192
Images: 1
Registrován: 20.11.2017 21:44
Bydliště: Praha
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod sebod155 » 06.10.2018 08:43

Zdravím
Prosím nemá někdo marlin pro desku MKS Gen 1.0 se senzorem Geetech 3D touch za odměnu ?
Děkuji
  • 0

sebod155

Příspěvky: 6
Registrován: 16.07.2018 09:25
Bydliště: Havířov
Reputation: 0

Re: senzor Geetech 3D touch k MKS Gen L V 1.0

Příspěvekod tom666 » 06.10.2018 15:47

@sebod155
Prepac, ale budes musiet poskytnut viac informacii.
  • 0

Rebel II v33 Bowden Mod - Ex, Creality Ender-3 Pro, Sunhokey Prusa i3 Clone
tom666

Příspěvky: 532
Images: 0
Registrován: 14.09.2016 17:00
Bydliště: Nitra (SK)
Reputation: 14
Jen tak dál :)
