Problém po změně desky a driverů

Problém po změně desky a driverů

Příspěvekod JohnDiFool » 13.11.2020 18:26

Dobrý den,
dostal jsem tip na toto forum, že zde dostanu odbornějších rad, než na facebooku, kde jsem se dozvěděl spoustu užitečných věcí, ale téměř nic k tématu. Čest vyjímkám. Poprosím Vás tedy o radu.

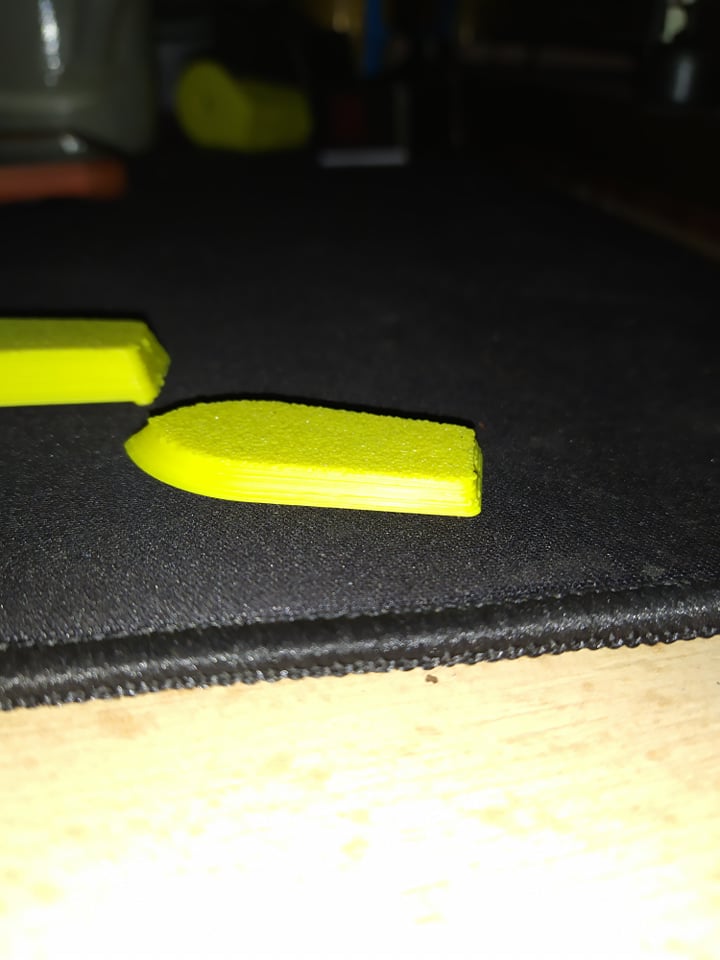

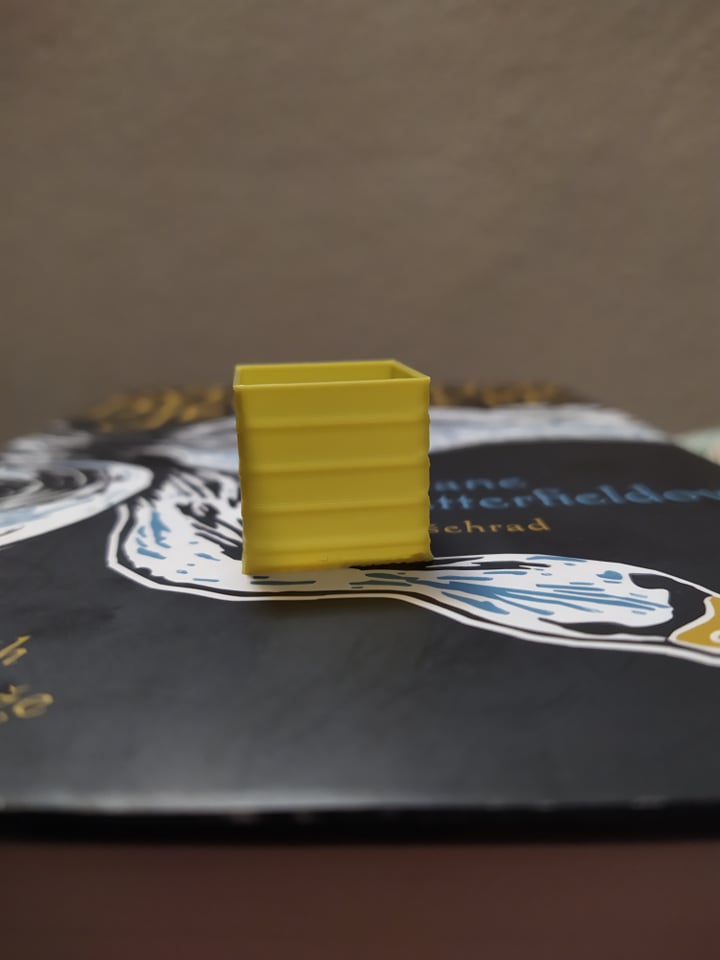

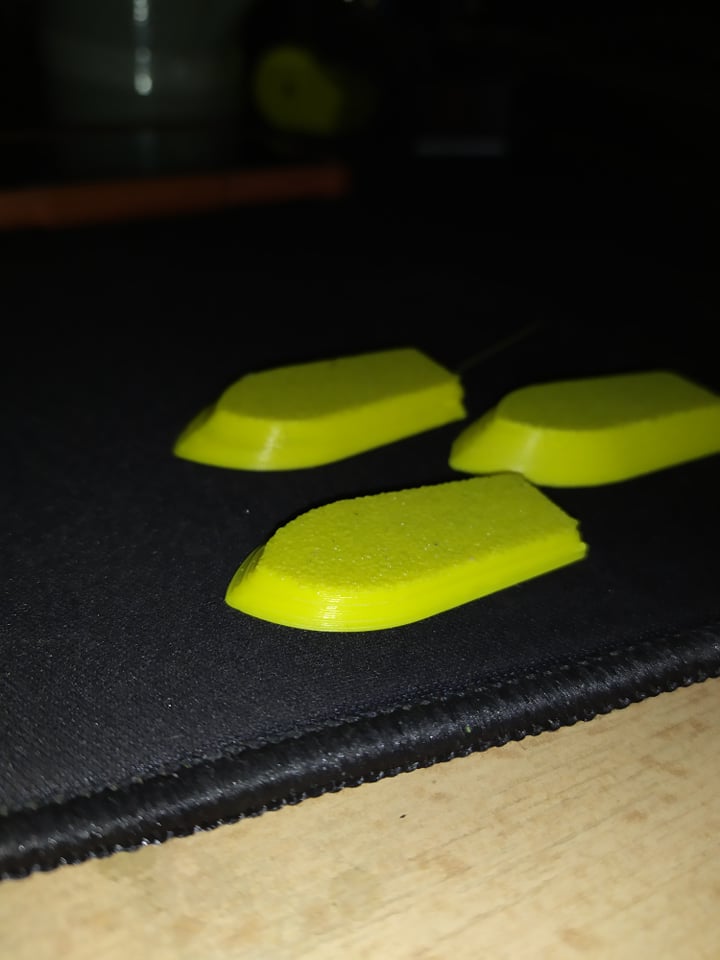

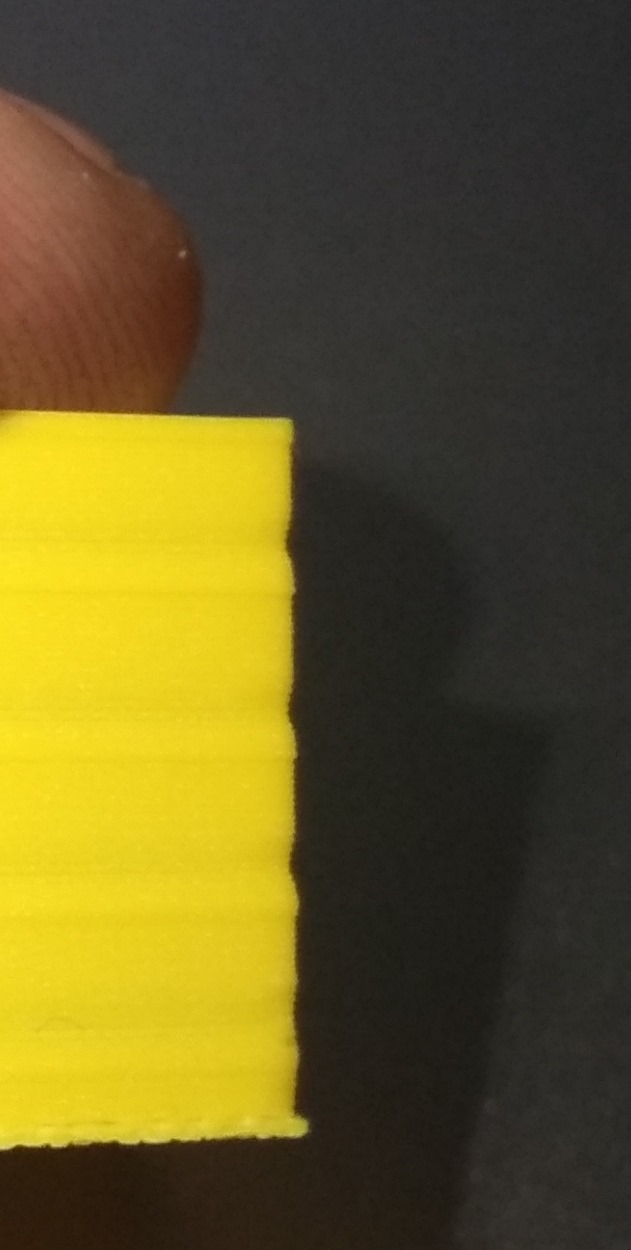

Tiskárna Corexy, samodomo. Byl tam zdroj 12V, deska SKM GEN L v1, drivery s drivery DRV8825. Vyměnil jsem to za zdroj 24V, SKR PRO V1.2, drivery TMC2209 v1.2 zapojené přes UART. Nechal jsem v desce pouze uart jumpery. Extruder BMG Dual zapojený na direct. Tudíž na mechanické části se vůbec nesahalo. Po výměně jsem nahrál Marlin 2. Změnil jsem u něho drivery, nastavil natvrdo 256 mikrokroků na všech driverech atd. a začalo to dělat artefakty, které jsou vidět dole. Ta fialová lodička je před změnou desky. Po změně desky a spuštění lodičky jsem pak ani nepokračoval v tisku, protože to nemá cenu, jak je vidět. Nemáte něko tip, čím to může být? Jestli to třeby nemůže být nastavením těch driverů, nějaké napětí a tak? Tady se přiznám, že nejsem úplně znalý, ale u té předchozí tiskárny jsem to ani nemusel řešit, tudíž jsem ztracený. A to jsem tam vlastně taky nahrával vlastní build marlinu. A jak to jelo...

Moc děkuji za možnou pomoc, vyzkouším cokoli...
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
JohnDiFool

Příspěvky: 3
Registrován: 13.11.2020 16:42
Reputation: 0

Re: Problém po změně desky a driverů

Příspěvekod lachtan86 » 13.11.2020 21:55

Jaký máš stoupání na ose Z na jednu otáčku? A po jaký výšce se to na vytiskách opakuje?
  • 0

lachtan86

Příspěvky: 17
Registrován: 27.03.2016 23:46
Bydliště: Hradec Králové
Reputation: 0

Re: Problém po změně desky a driverů

Příspěvekod Rebel » 14.11.2020 00:42

To periodické Z spíše vypadá na mechaniku, ale pokud to před tím jelo začal bych tím:

1. že zapneš pro X/Y/Z STEALTHCHOP (pro E ne)
2. dej na drivery maximálně 32 mikorokroků
3. nastav/přepočítej správně kroky/mm pro všechny osy
4. zkalibruj extruder
5. udělej zkušební tisk

a pak můžeme ladit dál

Dle mé zkušenosti je 256 mikrokroků jednak úplně zbytečné a pak si myslím, že si s tím ani Marnin neporadí a u corexy to platí dvojnásob, což může být jeden z problémů, ale periodika v Z svědčí spíše o nějakém problému v mechanice posuvu Z.
  • 0

Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3753
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 106
Zasloužil bys asi medajli :) Nebo jsi admin :D

Re: Problém po změně desky a driverů

Příspěvekod JohnDiFool » 16.11.2020 13:17

Dobrý den,
tak jsem rozmontoval a smontoval komplet celou osu Z snad 15x, pokaždé změnil "něco" a pozoroval změny na tisku, které nepřicházely. Protože v práci se staráme o lisy za desítky milionů, tak si troufnu říct, že dokážu udělat pojezdy na tiskárně tak, aby fungovaly. Není to sice Hiwin, ale i taky jezdí ty lineáry nádherně, i tak jsem je rozdělal, vyčistil kuličky, promazal, složil a nic. Furt a furt nic, frustrace stoupala. Tak sem si vylil hlavu, pustil tam jednou tisk bez zahřátí bedu a vyola, buď se to vyřešilo tím vínem, nebo bedem, ale problém zmizel. Takže jsem udělal PID kalibraci bedu i hotendu a je po problému. Snad. Doufám, že to sem nenapíšu a odpoledne sem nepíšu znova :D Podotýkám, že jsem pid nikdy neřešil, ale ono by to asi i dávalo smysl. Vždycky jsem měl na tiskárně tak slabý zdroj, že to sotva krmil, tudíž tam nemělo co kolísat. Teď jsem si to bohatě vynahradil zdrojem, co utáhne ještě sousedovu teslu, tak to asi dost házelo, což bylo vidět v pronterface na té křivce při kalibraci, ale na displeji to lítalo tak o 2° max, divné. Ty drobné pruhy na normálním světle tak nebijí do očí, je to zvýrazněné tím bleskem, nicméně, pokud bych je chtěl eliminovat, tak tohle je už asi fakt mechanický problém co? Na radu lidí na FB, jsem vyměnil své roky fungující pružné spojky s kuličkou z ložiska za nějaký pevný vytisknutý bazmeg, který mi podle mě akorát hejbe vertikálně s pojezdem v kolejnici, protože trapézy jsou rovně a při tisku se stejně na konci "motají" do kruhu, tzn, ty spojky nejsou rovné...
Každopádně bych Vám chtěl poděkovat za snahu pomoci, děkuji!
  • 0

JohnDiFool

Příspěvky: 3
Registrován: 13.11.2020 16:42
Reputation: 0

Re: Problém po změně desky a driverů

Příspěvekod JohnDiFool » 16.11.2020 13:19

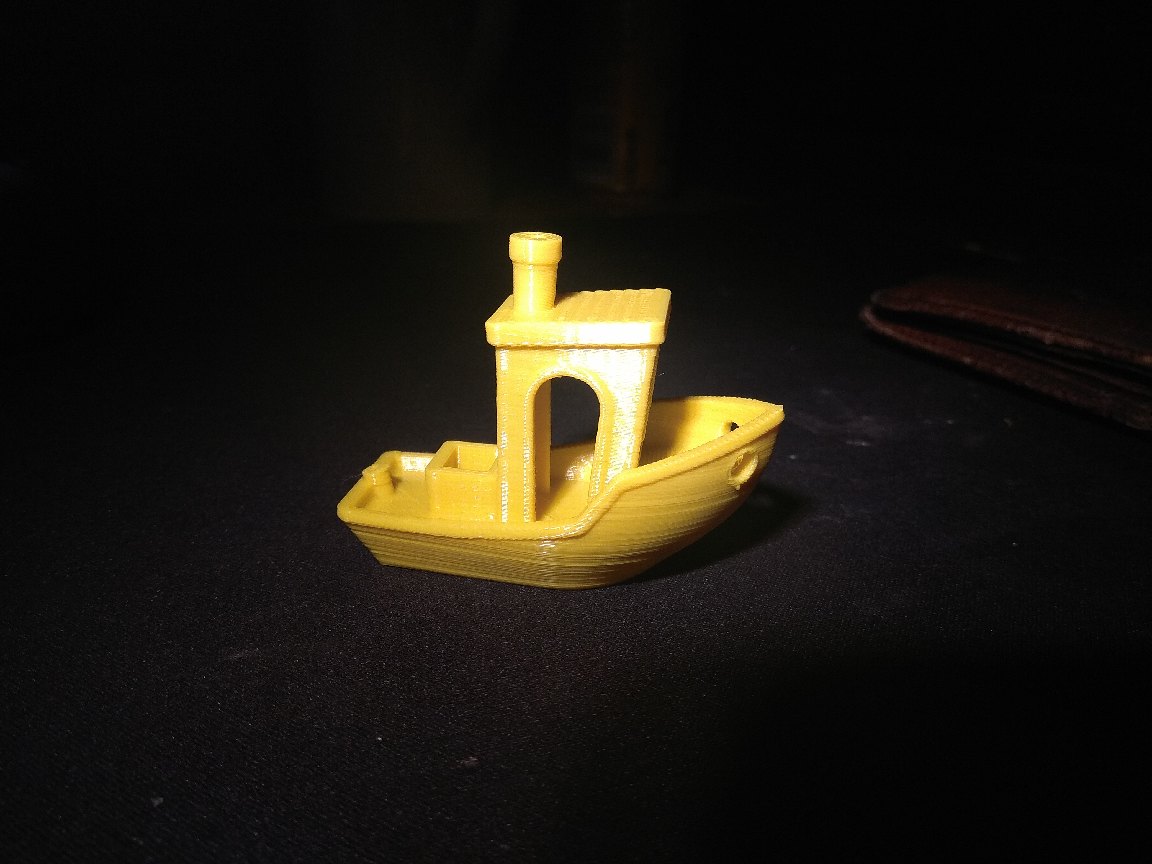

Tyjo ještě koukám, že té lodičce docela dost ublížila i komprese fotky :D :D :shock:
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
JohnDiFool

Příspěvky: 3
Registrován: 13.11.2020 16:42
Reputation: 0

Re: Problém po změně desky a driverů

Příspěvekod Rebel » 16.11.2020 18:59

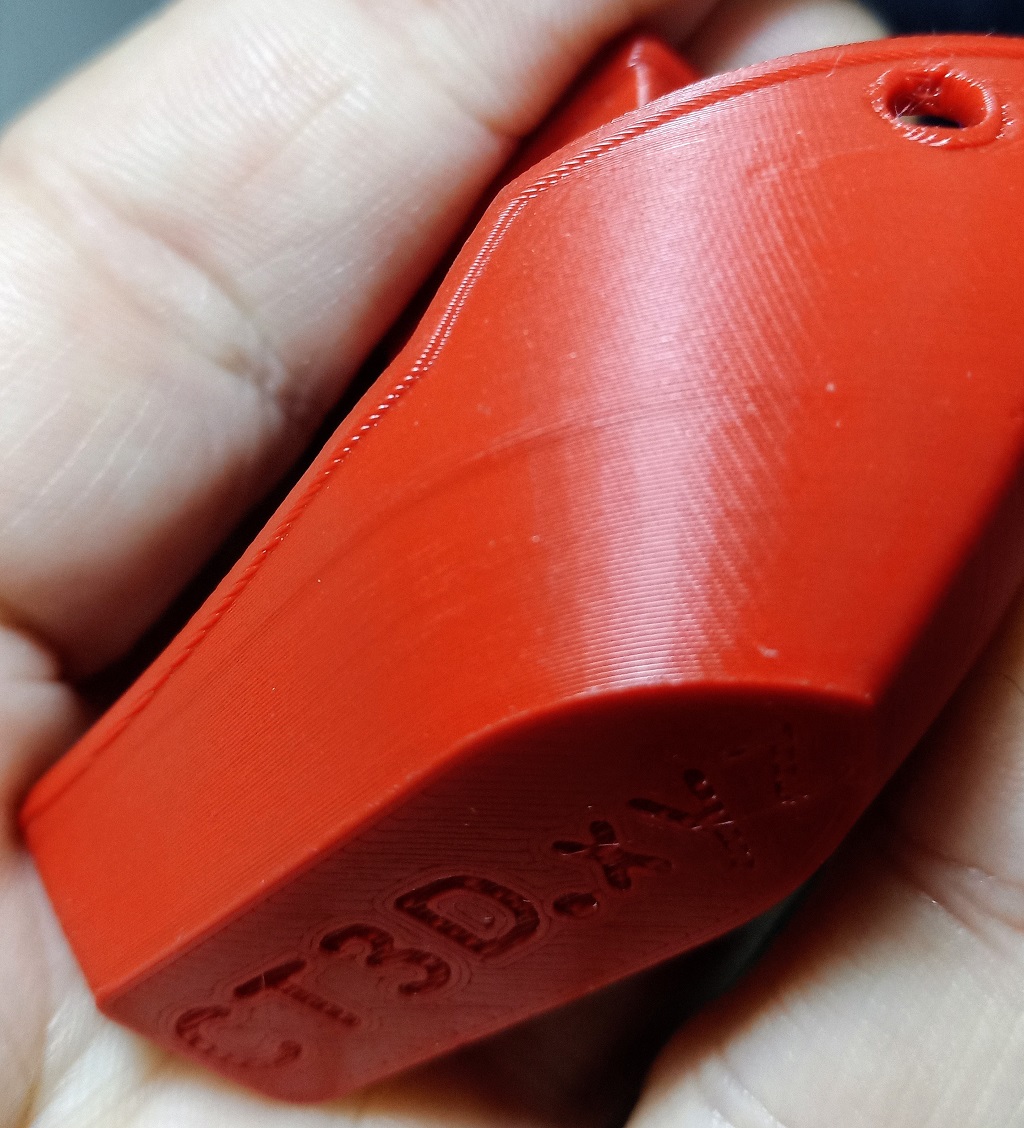

No, ono tak trochu vše souvisí se vším :) Každopádně u velkých BEDů dokáže špatná regulace teploty BEDu hejbat se Z v řádu desetin, ale i u menších je to znát. Nic méně to jsou zákady asi tak jako kalibrace extruderu. Osobně se mi ten výtisk ale stejně nelíbí, pokud je to na lineárech a s rozumným a odladěným Z a kalibracemi teplot, tak to musí vypadat aspoň tak jako obrázek níže. Je to z PETG na jedné z nejstarších tiskáren co tu mám, s plastovými díly, vyrachtanými ložisky LM10UU, trapézem na Z 8x8 a 32 mikrokroky, ale je to pomalý tisk, takže se vůle nijak extémně díky "napnelismu" plastokovové konstrukce neprojeví. To že je tam znát přechod paluba/podpalubí je smrštivosí materiálu, ale jinak tam žádné takové zvlnění a skokové vysunutí vrstev není, tedy hledal bych dále.

Co se týče pružných spojek, tak tištěné sice fungují, ale musí být osa motoru skutečně maximálně souosá s posuvovým šroubem, pokud to tedy neudrží masivní Z pojezd. Al spojky s kuličkou jsou naprosto v pohodě a je to asi nejefektivnější řešení. Když dojdou kuličky, stáčím konec trapézu do kuželu se zaoblenou štičkou, to také chodí uspokojivě.

Na rovinu, na FB se dozvíš kulový a když tam napíše někdo s opravdu něco relevantního, tak ho buď ta banda enderistů s plastovejma kolečkama místo ložisek pomluví, nebo to v tom shluku ostatních nesmyslných příspěvků ten relevantní nenajdeš :D

  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Dan - Rebel ? ;) - http://rebelove.org - Nevyzkoušíš = nevíš - Rebel I-III, Rebel sCUBE, Anycubic i3 MEGA, Anycubic - Kossel Mini, Anycubic Photon ! Pro STL přílohy použij čudlík "UMÍSTIT DO PŘÍSPĚVKU" !
Rebel

Příspěvky: 3753
Images: 243
Registrován: 12.08.2013 11:44
Bydliště: HK.......není Hong Kong :D
Reputation: 106
Zasloužil bys asi medajli :) Nebo jsi admin :D
