Příspěvekod kroxigor » 14.02.2016 19:39

Skoro nikdo nezná tuto funkci v Slic3ru, která mu však dává další velké možnosti. viz.: http://slic3r.org/blog/modifier-meshes
Pro ty co tolik nevládnou angličtinou. Jedná se o možnost pomocí přidaných objektů měnit parametry slicování částí modelů.

Například tento model by bylo potřeba zesílit v místě úchytu:



Vrátíme se proto do 3D editoru a přes místo zesílení položíme další objekt.
Poté si vyexportujeme do STL zvlášť model a zvlášť objekt pro modifikování.

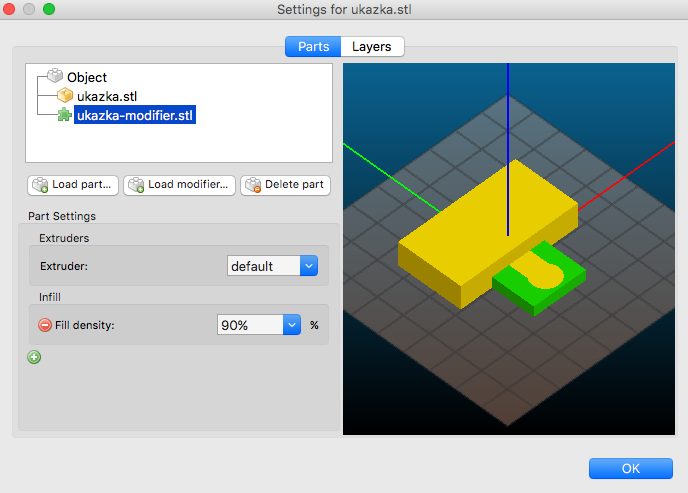

Natáhneme si do Slic3ru STL model a poté klikneme na model PTM a zvolíme Setings:


Položkou Load modifier natáhneme modifikační objekt
Poté zeleným + přidáme požadovanou modifikaci slicování na modifikační objekt
No a bude to vypadat třeba takto:

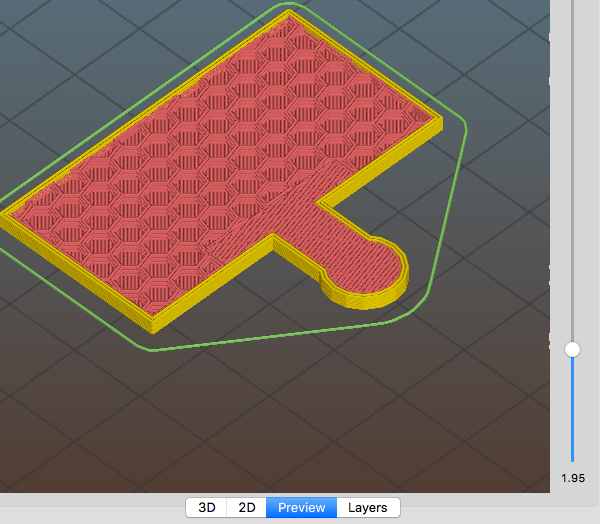

... a výsledek po slicování ...
  • 0

Nemáte oprávnění prohlížet přiložené soubory.
Rebel II V33 (Marlin 2.0.x), "Anikubík" Kossel Linear Plus (Marlin 1.1.x) - domácí
Original Prusa i3 plus 1,75, Original Prusa i3 MK3 - služební
PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1648
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Slic3r - modifier meshes

Příspěvekod Kolouš » 14.02.2016 19:57

Zajímavé...díky za upozornění.
  • 0

Kolouš

Příspěvky: 184
Registrován: 20.11.2015 17:23
Bydliště: Kaiserslautern
Reputation: 0

Re: Slic3r - modifier meshes

Příspěvekod kroxigor » 12.07.2019 16:31

Prusaslicer 2.0 už to má vymakanější a použitelnější:
