Stisenie ventilatora

Stisenie ventilatora

Příspěvekod s3030150 » 17.04.2016 18:27

Caute

Skusal niekto v Marline FAST_PWM_FAN ?

Mam radialne vetraky a vadi mi hluk, ktore vydavaju na nizkych otackach. Tymto by sa mala dvihnut PWM frekvencia, ale mal by sa viac hriat tranzistor na Rampse. Ma niekto skusenost, ako sa to sprava?

O par hodin to budem moct vyskusat, temu zakladam, lebo sa mozno ozve niekto, kto to skusal. A ked nie, tak sem napisem skusenost ja :-)

Dakujem!
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod s3030150 » 17.04.2016 20:18

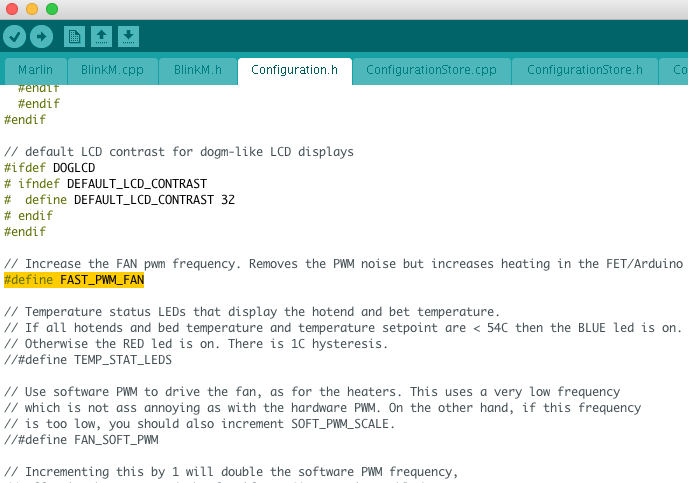

tak to teda funguje, overene. v prilohe je riadok (u mna 713), kde to treba odkomentovat a radialne vetraky uz nie su otravne, ako ozraty sused po socialke. parada!

Screen Shot 2016-04-17 at 20.17.12.png
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod kroxigor » 17.04.2016 20:25

Nezkoušel jsem páč používám MagLev ventilátory a ty jsou tiché.
Kontroluj si zahřívání FETu ať si ho neuškvaříš
  • 0


PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1815
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Stisenie ventilatora

Příspěvekod s3030150 » 17.04.2016 21:13

ja mam lacne sunty z ciny a PWM frekvencia, ktorou su spinane je dost nizko, predpokladam ze je to okolo 10kHz, preto (uz ked mam tak tichu tlaciaren) som to chcel stlmit. keby nevyslo toto, tak by som urobil samostatny PWM spinac a pred FET by som dal RC filter. ale vyzera to tak, ze FET sa drzi na 40 stupnoch v celom rozsahu otacok

akurat na teba som myslel, ked som sem pisal :)

teraz mam chladenie takto (2x radial) a planujem dat kruhovy chladic na jeden ventilator. tie ofuky maju taku silu, ze pri rychlej tlaci mostov a plnom vykone mi sfuknu filament, tak musim uberat na otackach. ale hlavne ze uz to nehuci
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod celeron » 19.04.2016 00:47

kroxigor píše:Nezkoušel jsem páč používám MagLev ventilátory a ty jsou tiché.
Kontroluj si zahřívání FETu ať si ho neuškvaříš

Vážně to je s MagLev takovej rozdíl v rambajzu? Já myslel, že to je hlavně hluk proudícího vzduchu kolem vrtule a nárazy vzduchu do pevných předmětů, třeba příčky středu ventilátoru. Po tom, co jsem dal 32 kroký drivery na X a Y, tak je slyšet jen větrák zdroje a občasný zdvihnutí Z-ka. MagLev mám jen na chlazení extrudéru, ten původní strašně kňoural a kolísaly otáčky už po pár hodinách tisku. Ofuk tisku používám minimálně, ten řešit nebudu ale ta 80-ka na zdroji vykuchaná z PC je slyšet dost a to ji mám přes stabil 7808, tedy z 12 na 8V, možná polovina otáček.
Jirka
  • 0

celeron

Příspěvky: 746
Registrován: 15.03.2015 18:12
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod paja » 19.04.2016 00:59

Ma prvni tiskarna byla i3 - zdroj s ventilatorem.
V Rebelech v JRC mame jen zdroje bez ventilatoru. Je fakt, ze jejich chladici plocha je docela zhava. Na druhou stranu - reklamace jsou pod 1%.
No a jedna z uprav te i3 (krome prestavby na rebela) byla vymena zdroje za pasivni. Opravdu byl ten zdroj nejhlucnejsi cast tiskarny.

Standardni coolery hotendu uz davame 30x30 misto 25x25. V eeprom se da nastavit PWM a tim i hlucnost.
Osobne na chlazeni HE pouzivam 40x40 sunon. Ale normalne by se nevesel. Takze mam takovou neschvalenou (Rebelem) upravu drzaku kabelaze a drzi i jedinny cooler.
  • 0

paja

Příspěvky: 80
Registrován: 20.06.2014 21:05
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod kroxigor » 19.04.2016 05:24

celeron píše:Vážně to je s MagLev takovej rozdíl v rambajzu? Já myslel, že to je hlavně hluk proudícího vzduchu kolem vrtule a nárazy vzduchu do pevných předmětů, třeba příčky středu ventilátoru. Po tom, co jsem dal 32 kroký drivery na X a Y, tak je slyšet jen větrák zdroje a občasný zdvihnutí Z-ka. MagLev mám jen na chlazení extrudéru, ten původní strašně kňoural a kolísaly otáčky už po pár hodinách tisku. Ofuk tisku používám minimálně, ten řešit nebudu ale ta 80-ka na zdroji vykuchaná z PC je slyšet dost a to ji mám přes stabil 7808, tedy z 12 na 8V, možná polovina otáček.
Jirka


No právě je slyšet jen šepot vzduchu, ale minimální. Zřejmě tím, že díky hladkému chodu dochází k laminárnímu proudění - nepřenášejíse vibrace z lopatek na proudící vzduch. Nehledě na to že mají i jiný tvar lopatek. Prostě to je celkově tišší. Mám ho i na zdroji a ten není slyšet ani proud vzduchu pokud k němu nestrčím ucho, ale to pak vydávám zvuk já :lol:
  • 0


PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1815
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Stisenie ventilatora

Příspěvekod s3030150 » 19.04.2016 07:39

Pockat, ale ja som chcel zvysit PWM kvoli mechanickemu hluku, nie kvoli aerodynamickemu. Ventilator na zdroji som vymenil za nejaky znackovy pocitacovy, bezi furt na plny vykon a vobec ho nepocut. Stary dodavany Zahradnikom bol riadne hlucny

Dvihnut PWM som potreboval kvoli tomu, ze to povodne je prilis nizko a moje lacne radialne vetraky pri 30% pistia a vrestia rovnako nahlas ako na 100%. Po uprave PWM je to o dost lepsie
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod celeron » 19.04.2016 18:08

kroxigor píše:No právě je slyšet jen šepot vzduchu, ale minimální. Zřejmě tím, že díky hladkému chodu dochází k laminárnímu proudění - nepřenášejíse vibrace z lopatek na proudící vzduch. Nehledě na to že mají i jiný tvar lopatek. Prostě to je celkově tišší. Mám ho i na zdroji a ten není slyšet ani proud vzduchu pokud k němu nestrčím ucho, ale to pak vydávám zvuk já :lol:

Dnes jsem koukal na ty MagLevy a je víc druhů podle průtoku. Jakej ti šepotá? :)
http://www.gme.cz/dc-ventilatory-80x80-mm/p493648:493848/active:493644,493644/p493644:493644
Jo a nechals mu v cestě žebra zdroje, nebo jsi je vykousal? Na tvých starých fotkách máš na větráku zdroje nějakej "uchobrzdič" :) Nebo jsi ho vyhodil protože zvyšoval hluk?
Jirka
  • 0

celeron

Příspěvky: 746
Registrován: 15.03.2015 18:12
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod kroxigor » 19.04.2016 19:26

Mám tam ten nejpomalejší http://www.gme.cz/ventilator-sunon-ha80 ... 9-p625-270
a tahá vzduch "ven", žebra jsem nechal. Takhle to v pohodě chladí i když jsou letní vedra a mám tu přes 30°
  • 0

Přílohy

PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1815
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Stisenie ventilatora

Příspěvekod s3030150 » 19.04.2016 19:32

Pekna farba! To mas abs ci pla?
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod kroxigor » 19.04.2016 19:53

Oboje PLA i ABS je Mladeč měděná
http://www.jrc.cz/3d_tisk_pla_1_75mm_me ... lament_1kg
http://www.jrc.cz/3d_tisk_abs_t_1_75mm_ ... lament_1kg

Mají téměř stejnou barvu skoro není poznat co je PLA a co ABS
  • 0


PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1815
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Stisenie ventilatora

Příspěvekod s3030150 » 19.04.2016 21:02

fakt paradna farba. skusim vytlacit z PLA pojazdy Z, snad sa nerozsypu :)
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0

Re: Stisenie ventilatora

Příspěvekod kroxigor » 19.04.2016 21:21

Já mám konstrukční díly z ABS a krabičky na elektroniku a LCD jsou z PLA
  • 0


PrusaSlicer2, Simplify3D, TinkerCAD, FreeCad, OnShape
kroxigor

Příspěvky: 1815
Images: 14
Registrován: 28.03.2015 21:17
Bydliště: Středočesko
Reputation: 20
Asi budeš docela dobrej :D

Re: Stisenie ventilatora

Příspěvekod s3030150 » 19.04.2016 21:34

super, tak najprv vyriesim krehke diely (najprv zvysenim teploty) a potom vytlacim vlastny pojazd, lebo ten od zahradnika je riadne krivy

inak, tema uz je zodpovedana, vyuzijem na offtopic :) ked tlacim napriklad drziak tyce pojazdu Z (ten co drzi tyc na mieste hore v rohoch). tak to furt pri sundavani z podlozky zlomim. praskne to v mieste, kde sa ta zvisla cast napaja na vodorovnu, podla mna to infill neudrzi. infill mam 35%, 3 vonkajsie perimetre a teplotu PLA 190 stupnov. Chcem to skusit vytlacit na 210 stupnov, ale potreboval by som poradit, co mozem v S3D este upravit, aby bolo to miesto pevnejsie.

teraz skusam tlacit toto http://www.thingiverse.com/thing:8757 a od spodku sa to da velmi lahko oddelit. vsimol som si, ze pod tymi sikmymi stlpmi, v tom spodku, je len infill, potreboval by som to spevnit. existuje nieco, co ten infill vyrobi hustejsi pod tymi stlpmi? ani neviem ako to mam googlit, snad som to aspon po slovensky napisal zrozumitelne
  • 0

Rebel II, Marlin
s3030150

Příspěvky: 356
Registrován: 16.02.2016 16:27
Reputation: 0
